机加工夹持用台虎钳结构设计

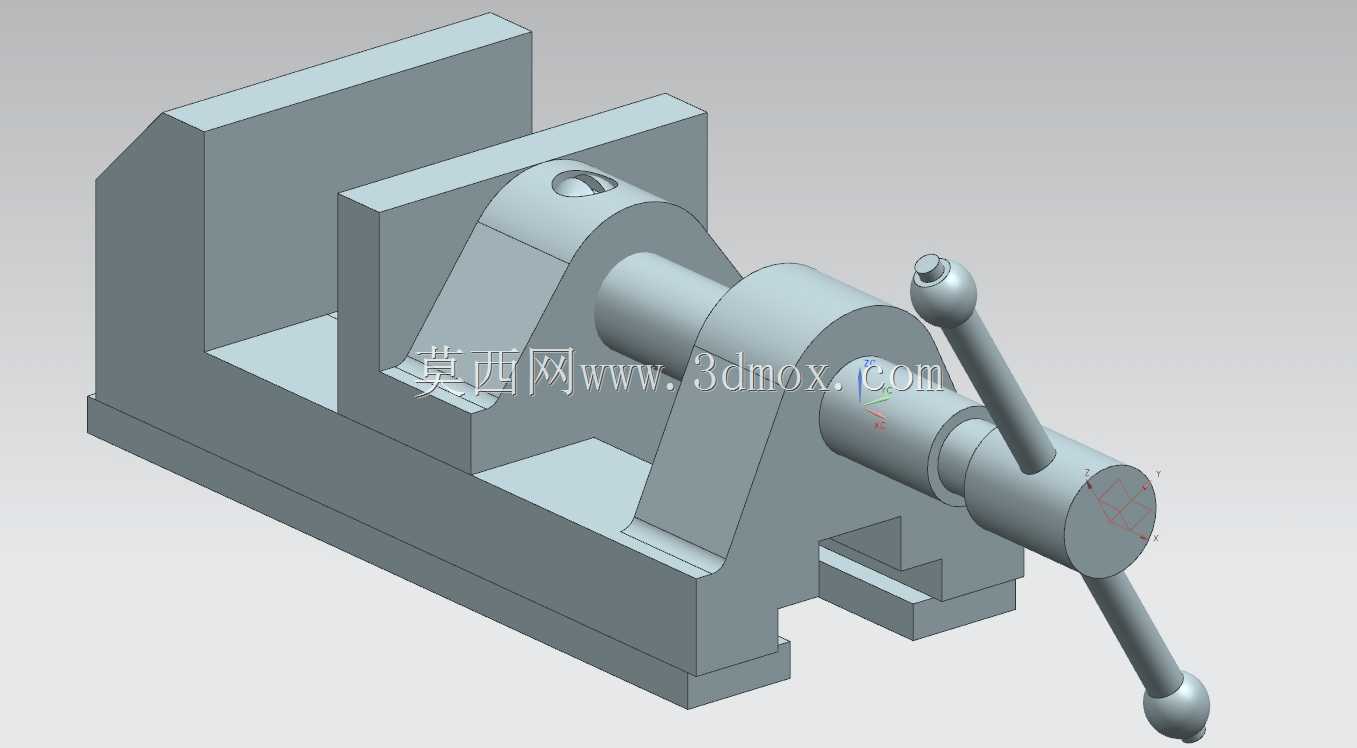

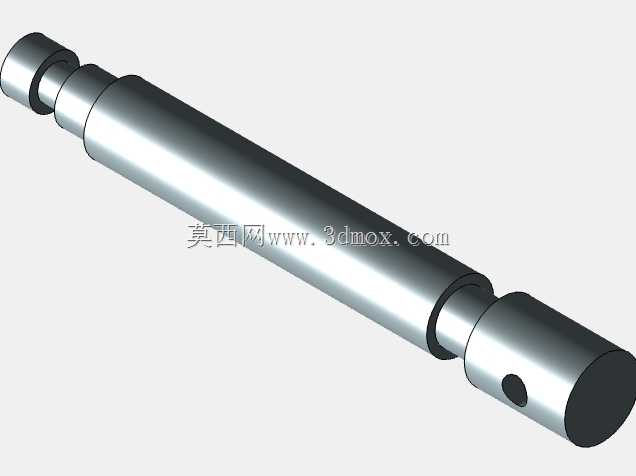

　　在常规机加工、钳工装配、工件修配的作业场景里，台虎钳是工位上不可或缺的基础夹持工装，不管是小型零件的锉削修配、钻孔定位，还是异形工件的粘接对位、锯切下料，都需要依靠这类夹持装置提供稳定的装夹基准，避免加工过程中工件出现位移、窜动，最终影响加工精度或者引发操作安全隐患。这款台虎钳的整体结构采用经典的丝杠传动夹紧方案，固定钳身与活动钳身的配合面做了适配的导向结构设计，活动钳身可沿固定钳身的导向滑轨做直线往复运动，配合梯形丝杠的传动副实现夹紧力的线性输出，梯形丝杠本身具备自锁特性，当夹紧力达到作业需求后，即便撤去摇杆上的操作力，钳身也不会自行松脱，能够长时间维持稳定的夹持状态，适配长时间连续加工作业的需求。

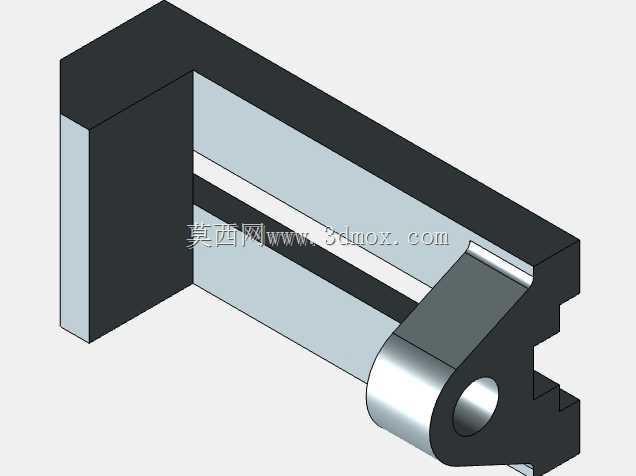

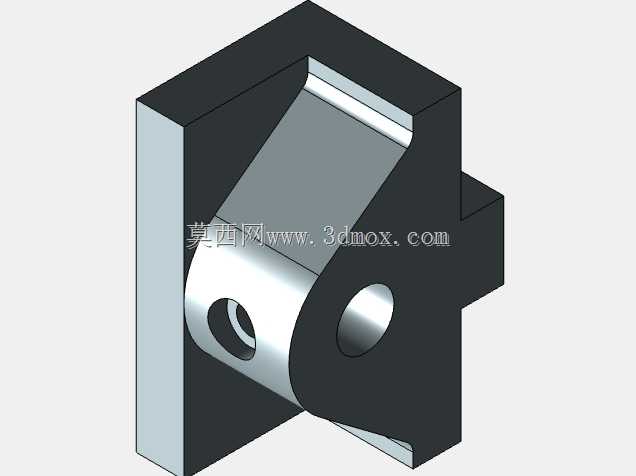

　　从结构布局来看，固定钳身的底部预留了标准的工作台安装边界，可适配常规钳工台、机加工辅助工作台的台面孔位，通过螺栓锁紧即可完成设备固定，安装后整体重心偏低，夹持重型工件时也不会出现倾翻风险；活动钳身与固定钳身的夹持面做了平行度公差约束，空载状态下两钳口贴合间隙控制在0.02mm以内，装夹矩形工件时可保证夹持面受力均匀，不会出现局部应力集中导致的工件夹伤、夹持偏移问题。摇杆部分采用偏心球头的操作结构，操作人员握持施力时可获得更舒适的操作力矩，不需要额外加力杆即可满足常规金属工件装夹的夹紧力需求，摇杆与丝杠的连接部位做了防脱结构设计，频繁正反转操作时也不会出现摇杆脱落的故障。

　　钳身整体采用一体化的刚性结构设计，壁厚经过受力校核，在最大夹持力工况下，钳身的形变量控制在允许范围内，不会因为长期承受夹紧反力出现导向面变形、钳口错位的问题。导向滑轨的接触面做了耐磨结构处理，长期反复开合使用后，磨损量可维持在较低水平，能长期保持钳口的平行度与运动精度，减少日常维护的频次。在实际应用场景中，这类台虎钳除了适配常规的金属切削、修配作业，也可搭配软钳口配件完成薄壁零件、非金属零件的装夹，避免硬钳口直接接触工件表面造成压痕、夹伤；针对小型异形工件的装夹，也可配合定制的钳口垫块实现异形面的贴合夹持，拓展工装的适用范围。从设计逻辑上，这款台虎钳没有冗余的复杂结构，所有结构特征都围绕夹持稳定性、操作便捷性、长期使用可靠性展开：丝杠的行程设计覆盖了常规小型零件的装夹尺寸范围，不需要频繁调整安装位置即可满足多数工位的日常加工需求；钳身的排屑空间做了预留，加工过程中产生的金属切屑不会堆积在导向滑轨内，避免切屑卡滞导致活动钳身运动卡涩；所有运动副的润滑通道都做了隐蔽式设计，日常加注润滑脂即可完成维护，不会因为润滑结构外露导致切屑粘附在润滑部位加剧磨损。

　　安装尺寸方面，固定钳身的底座安装孔距适配国内多数标准钳工工作台的预装孔位，不需要对现有工作台做二次打孔改造即可完成安装，整体安装后突出工作台面的高度符合人体工程学操作范围，操作人员站姿或者坐姿操作时，手臂都可自然放置在舒适的施力角度，长时间作业也不容易产生操作疲劳。钳口部位的硬度经过针对性设计，夹持面具备足够的硬度抵抗工件装夹过程中的磨损，同时不会因为硬度过高导致脆性崩裂，即便夹持带硬边的锻件、铸件毛坯，也不会出现钳口崩缺的问题。
