Fristom带线LED拖车灯示廓灯结构

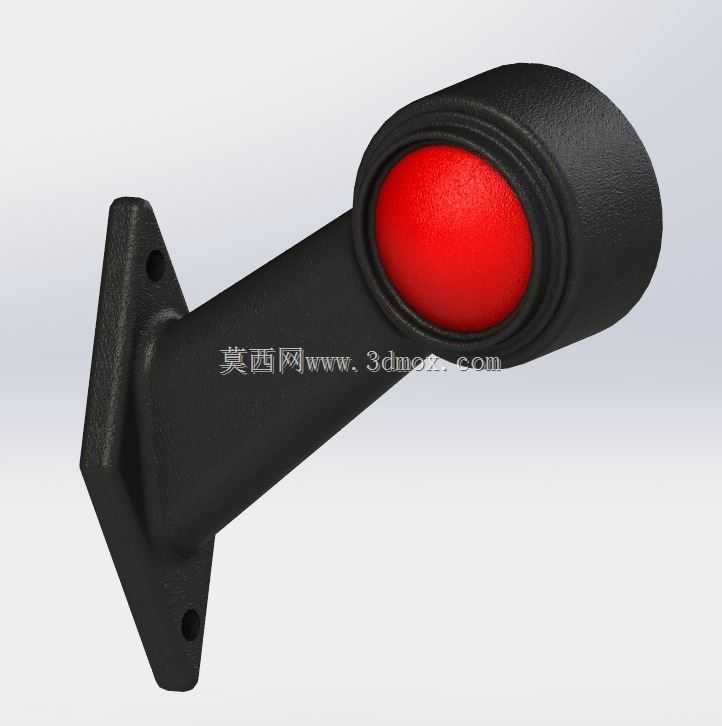

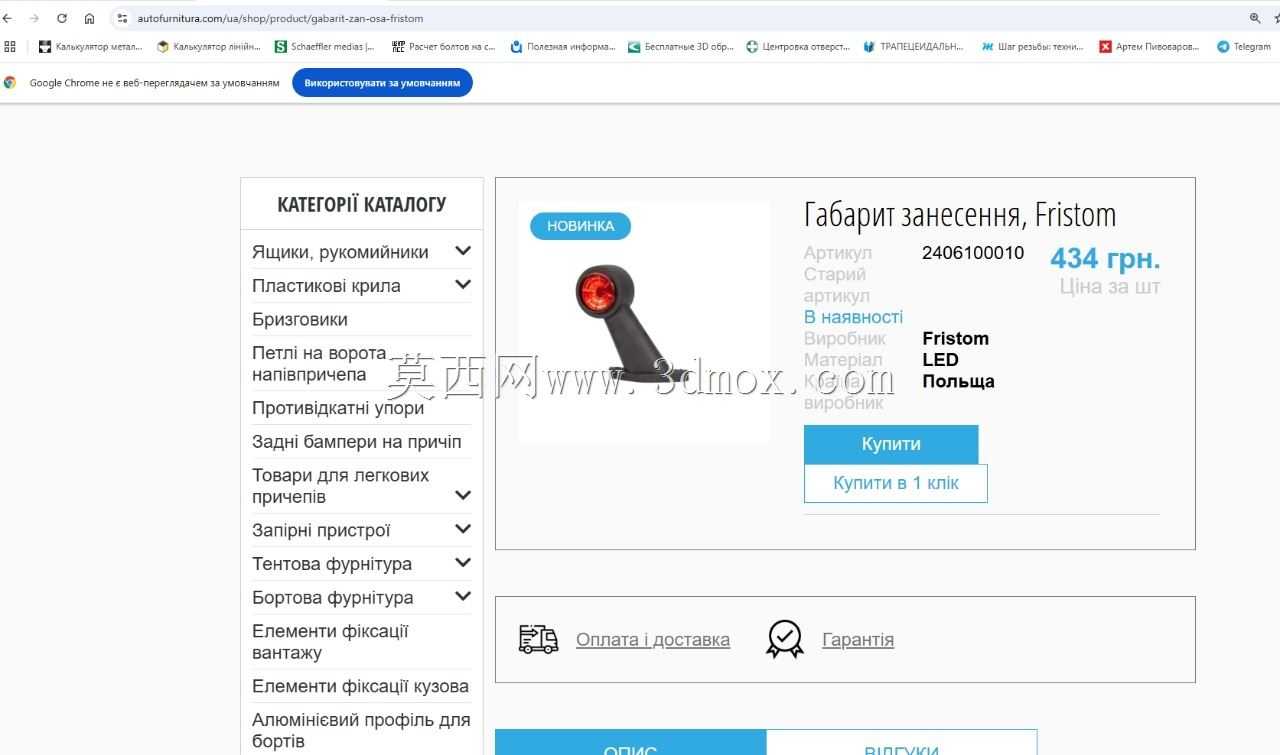

　　这款带线缆的LED示廓拖车灯，主要适配货运挂车、农用拖斗、小型工程拖挂设备的侧边示廓场景，在道路低速行驶、夜间作业停靠时，为周边车辆、行人提供清晰的车辆外轮廓标识，避免剐蹭碰撞风险。从结构设计来看，灯体采用一体化弯折臂式安装结构，安装底座为带两个固定孔的菱形法兰面，安装时可通过螺栓直接固定在拖挂车体的侧边钣金或型材支架上，固定孔位间距适配多数拖挂设备的通用安装孔距，无需额外打孔改造即可完成替换安装，弯折臂的长度经过实际场景校核，安装后灯头会伸出车体侧面一定距离，不会被车体上的外挂部件、货物遮挡发光面，保证示廓信号的可视角度。

　　灯头部分采用圆形密封结构，红色发光面为漫透射PC材质，LED光源内置在灯头腔体内部，光线透过红色灯罩向外发散，可视角度覆盖侧方180度范围，满足道路车辆示廓灯的法规可视要求，灯体外壳采用黑色耐候工程塑料注塑成型，表面做磨砂纹理处理，可抵御户外行驶过程中的碎石冲击、雨水侵蚀，同时耐紫外线老化，长期户外使用不会出现壳体脆化、褪色问题。线缆从灯臂尾部引出，出线位置做了密封防水结构，避免雨水顺着线缆缝隙渗入灯体内部造成电路短路，线缆长度适配常规拖挂车体的布线距离，可直接沿车体车架走线连接到尾灯供电回路，无需额外延长接线。

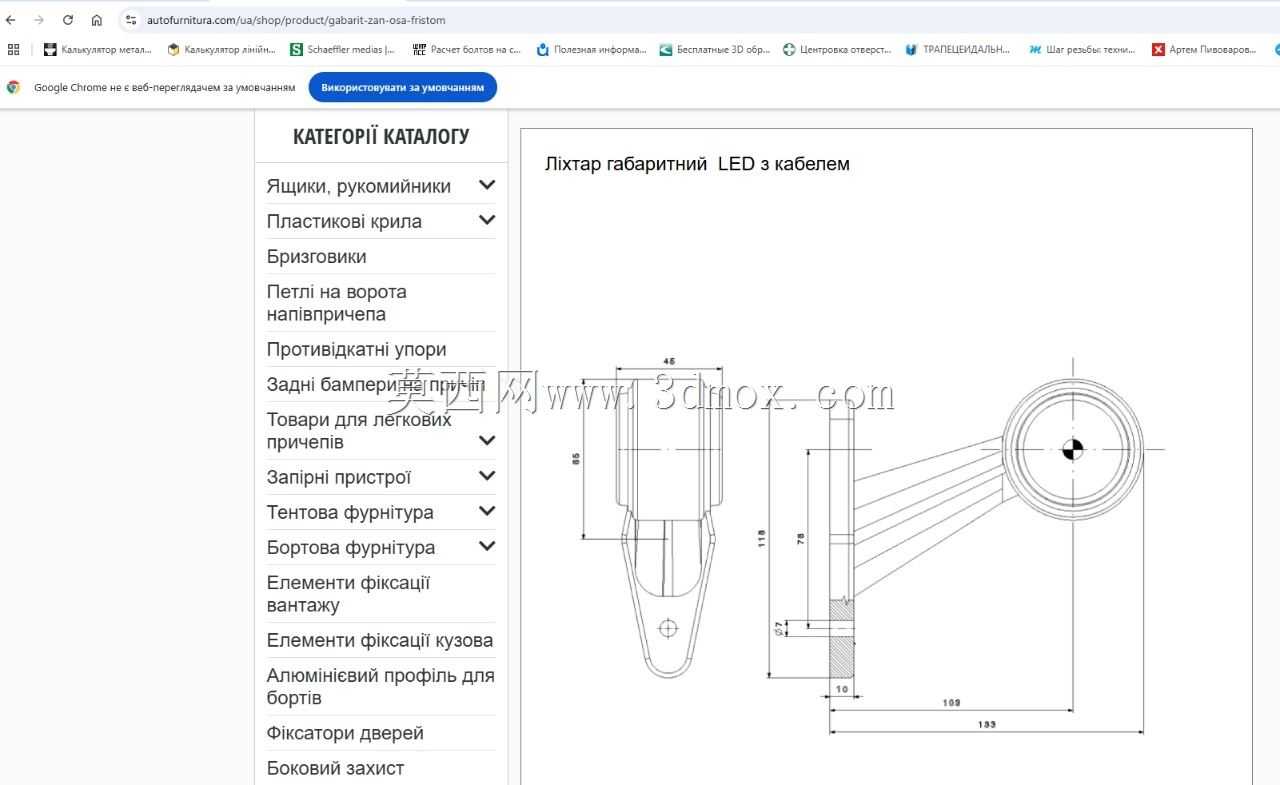

　　从安装边界来看，安装底座的贴合面为平面结构，可适配平面安装面或小弧度曲面安装面，固定螺栓采用常规M6规格即可完成锁紧，灯体整体向外伸出的长度控制在合理范围，不会超出车辆限界要求，同时在车辆通过狭窄路段时，轻微剐蹭不会直接造成灯体断裂，弯折臂的结构强度经过校核，可承受常规行驶过程中的振动、冲击载荷，不会出现长期使用后臂体开裂、灯头下垂偏移的问题。在实际选型应用中，这类示廓灯多用于总质量3.5吨以下的轻型拖挂、农用拖斗、旅居挂车的侧边标识，相比传统白炽灯泡示廓灯，LED光源的功耗更低，使用寿命更长，不需要频繁更换灯泡，密封结构的可靠性也更高，适合拖挂车辆长期户外停放、行驶的使用工况。

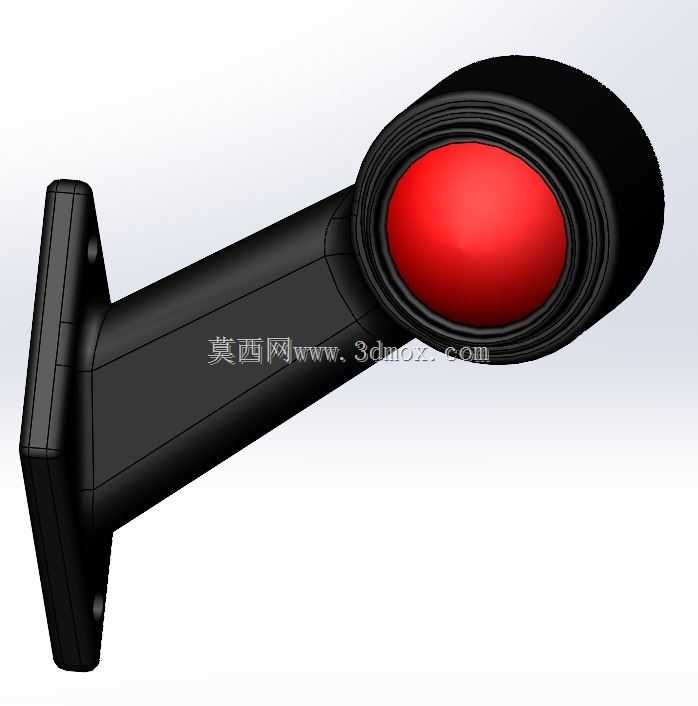

　　建模过程中，灯体的曲面过渡做了连续处理，安装底座与弯折臂的衔接位置做了圆角加强，避免应力集中，灯头与臂体的连接位置做了止口结构，既保证装配定位精度，也能提升密封性能，发光面的弧度经过光学扩散角度校核，保证光线均匀发散，不会出现局部亮斑或者暗区，满足示廓信号的识别要求。
