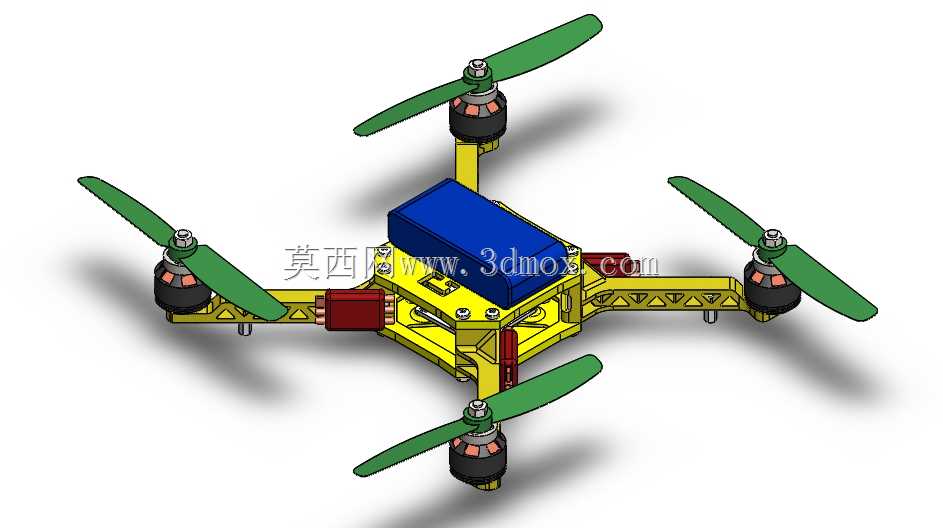

简易四旋翼无人飞行器结构设计方案

　　这套四旋翼飞行器的结构设计，核心面向低空近距作业场景的轻量化需求，可适配室内外短距巡检、小型载荷投送、航模教学演示等实际使用场景，整体结构围绕易装配、易维护、低自重的工程目标搭建，没有冗余的装饰性结构，所有构件都服务于飞行稳定性与部件安装可靠性。

　　从实际用途出发，该结构预留了足够的载荷安装空间，中心舱体可容纳飞控板、电池、信号接收模块等核心电子部件，机臂末端的动力安装位可适配常规规格的无刷电机与螺旋桨，能够满足0.5kg以内起飞重量的飞行需求，日常用于教学场景时，可快速拆解更换不同参数的动力组件，测试不同桨叶、电机搭配下的飞行姿态差异，也可加装微型摄像头、小型传感器完成低空环境数据采集作业。

　　功能特性上，四个机臂采用对称式X型布局，相邻机臂夹角保持90度，保证旋翼转动时的扭矩相互抵消，无需额外的配重结构即可维持悬停状态的姿态平衡；机臂与中心机架采用快拆式连接结构，日常收纳时可将机臂单独拆卸，减少整体收纳体积，运输过程中若单个机臂受损，可单独替换对应构件，无需更换整个机架，降低后期维护成本；中心舱体上方预留了电池绑带安装位，可根据续航需求适配不同容量的锂聚合物电池，电池安装位置处于整机重心正上方，更换电池时不会造成整机重心偏移，减少调参工作量。

　　设计思路层面，整体结构优先考虑加工可行性，所有构件均可采用3D打印或者轻型铝型材加工完成，没有复杂的曲面结构，普通桌面级FDM打印机即可完成全部非金属构件的制作，金属连接部件采用标准件螺丝螺母固定，无需定制特殊规格的紧固件；机臂部分采用桁架式镂空设计，在保证结构强度、抵抗飞行过程中电机振动带来的形变的前提下，尽可能削减机臂自重，降低动力系统的负载；电机安装座预留了减震垫安装槽，可加装橡胶减震垫过滤电机转动时的高频振动，避免振动传递到中心舱体影响飞控传感器的采样精度，减少飞行过程中的姿态漂移问题。

　　外形尺寸与安装边界方面，整机对角电机轴距控制在250mm级别，属于小型四旋翼范畴，螺旋桨采用6寸正反桨搭配，单支桨叶长度152mm，转动时相邻桨叶之间预留10mm以上的安全间隙，避免高速转动时出现打桨故障；中心舱体内部净尺寸为60mm40mm25mm，可容纳常规尺寸的分电板、飞控板与电调组件，舱盖采用卡扣式固定，无需螺丝即可快速开启，方便调试内部电子部件；机臂末端电机安装孔位适配22系列无刷电机的标准安装孔距，安装面与机臂保持水平，保证电机输出轴与机架平面垂直，避免因安装倾斜导致的飞行姿态偏移；整机底部预留了5mm高度的起落架安装位，可加装轻型起落架，降落时可缓冲地面冲击，同时避免底部搭载的传感器直接接触地面造成磨损；所有走线槽均沿机臂内侧布置，电调与电机的连接线可嵌入机臂的镂空槽内，避免飞行过程中线材被桨叶打到，同时减少外露线材带来的风阻影响。

　　实际装配过程中，需注意四个机臂的安装高度保持一致，电机安装座的平面度误差控制在0.2mm以内，避免因安装误差导致旋翼平面不在同一水平面，增加飞控的姿态修正负担；中心舱体内的电子部件需按照重心对称原则布置，电池、飞控、接收模块的重量尽量均匀分布在中心轴线两侧，保证整机重心落在四个旋翼的几何中心位置，提升飞行稳定性。
