固定翼长航时Predator无人机结构设计

　　本次呈现的固定翼无人机结构方案，核心围绕低空长航时作业场景的实际需求展开设计，可适配边境巡检、林区火情监测、大范围地理测绘、管线巡查等多种户外作业场景，区别于消费级多旋翼无人机的短续航局限，该构型通过气动布局优化实现更长的留空时间与更大的作业半径，能覆盖单架次上百公里的巡查范围，减少作业过程中的起降频次，降低外场作业的人力与设备损耗。

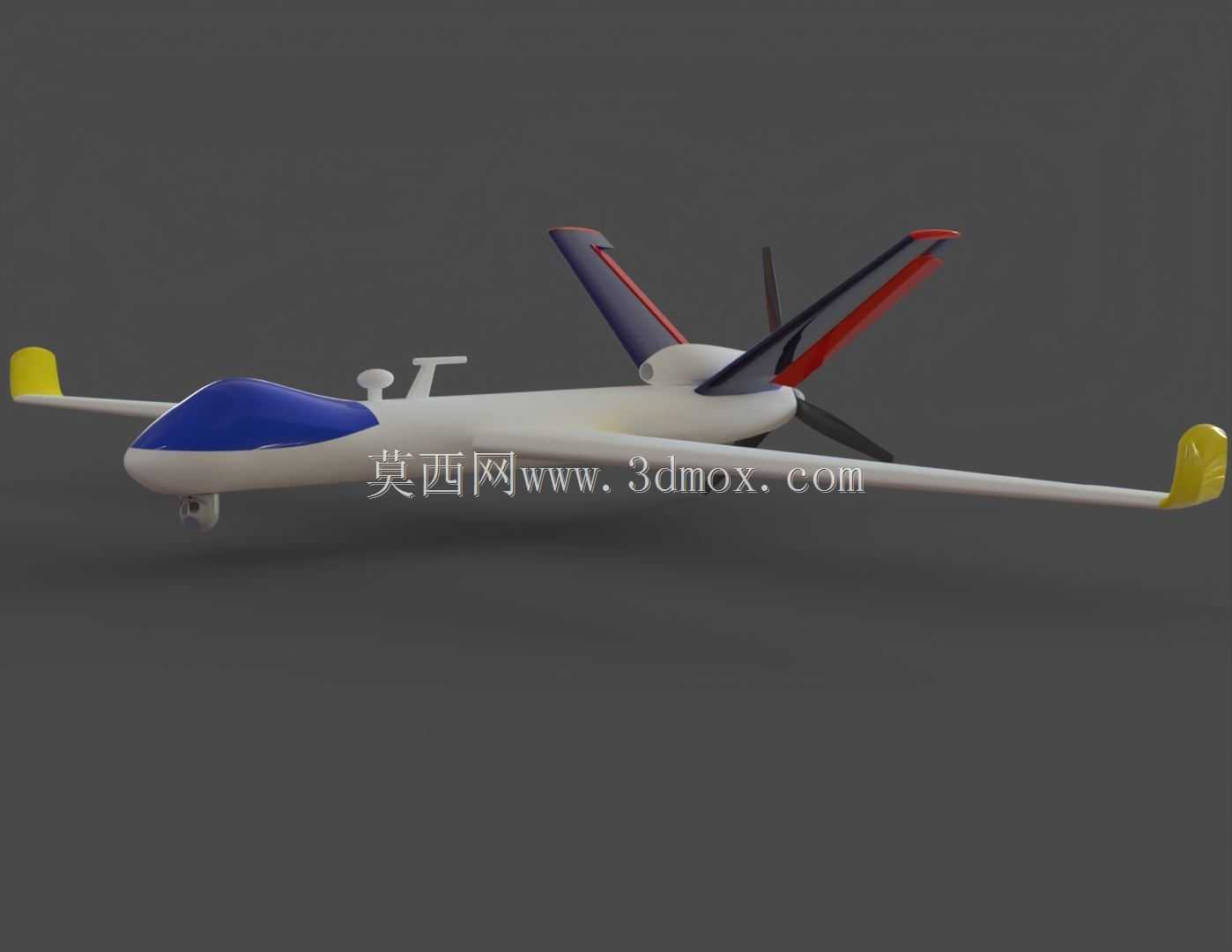

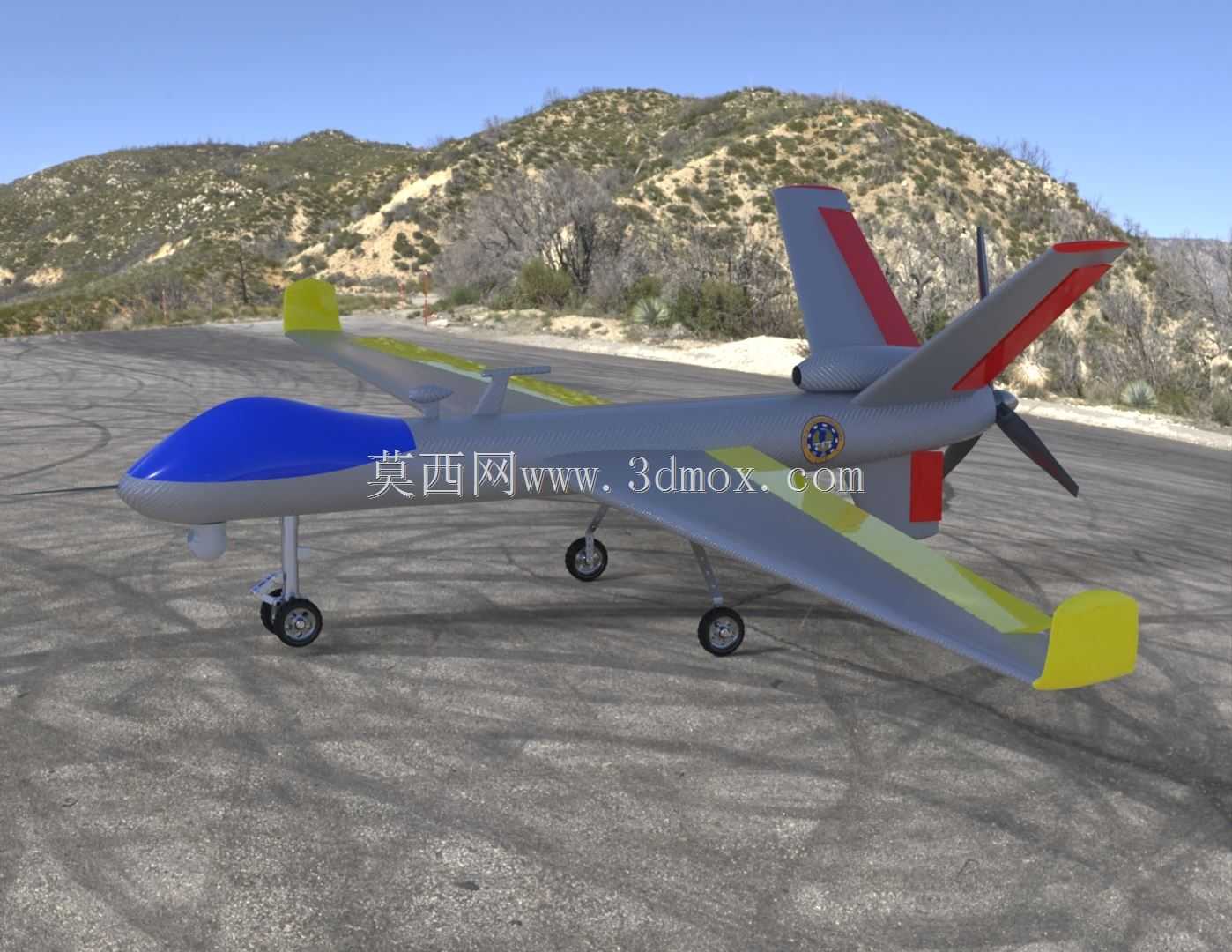

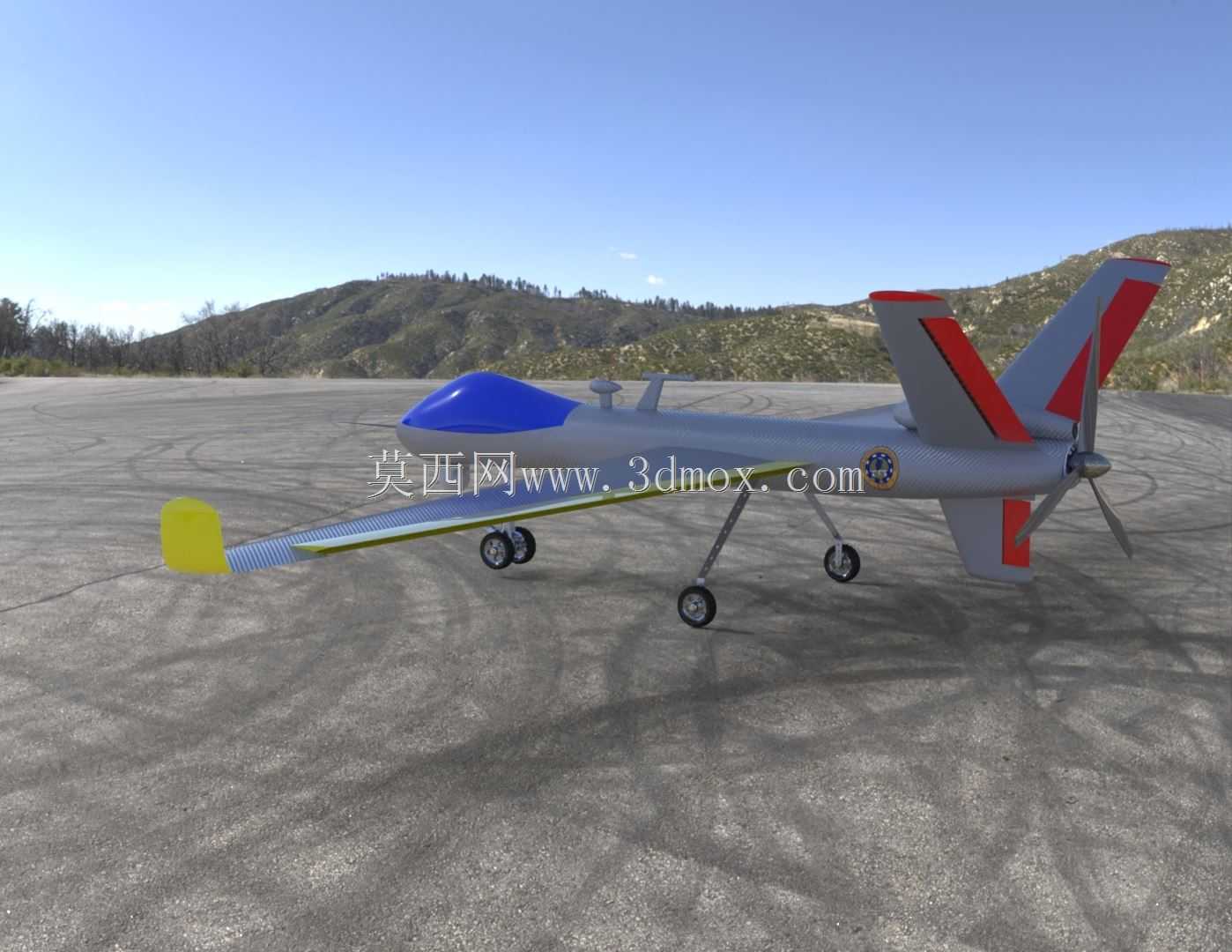

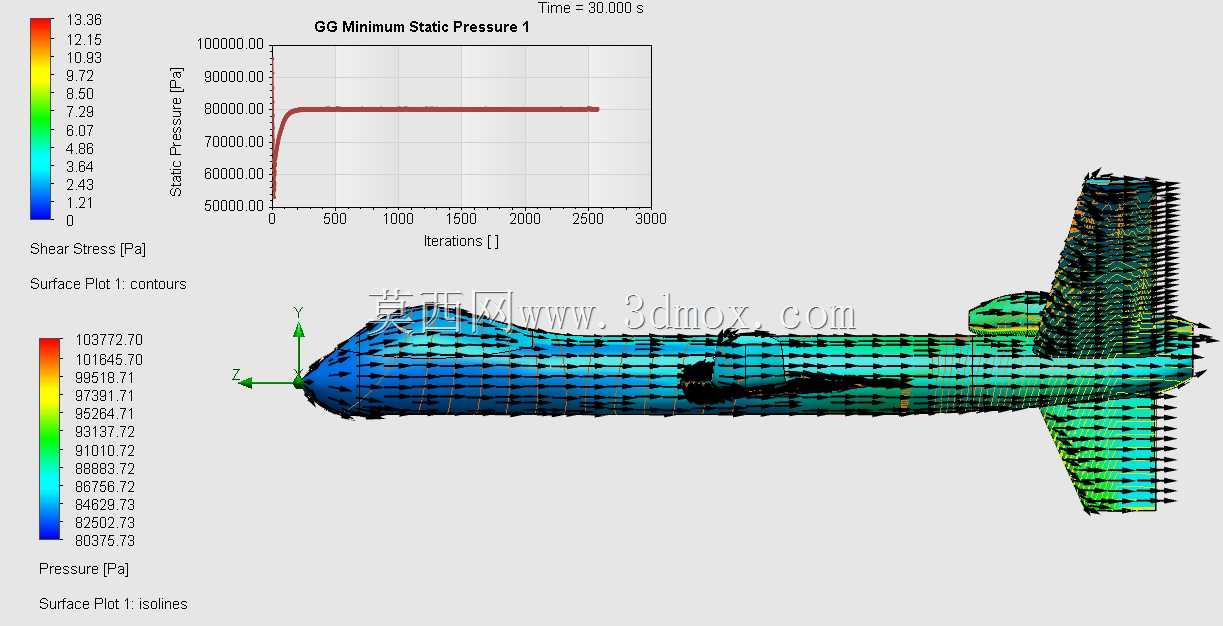

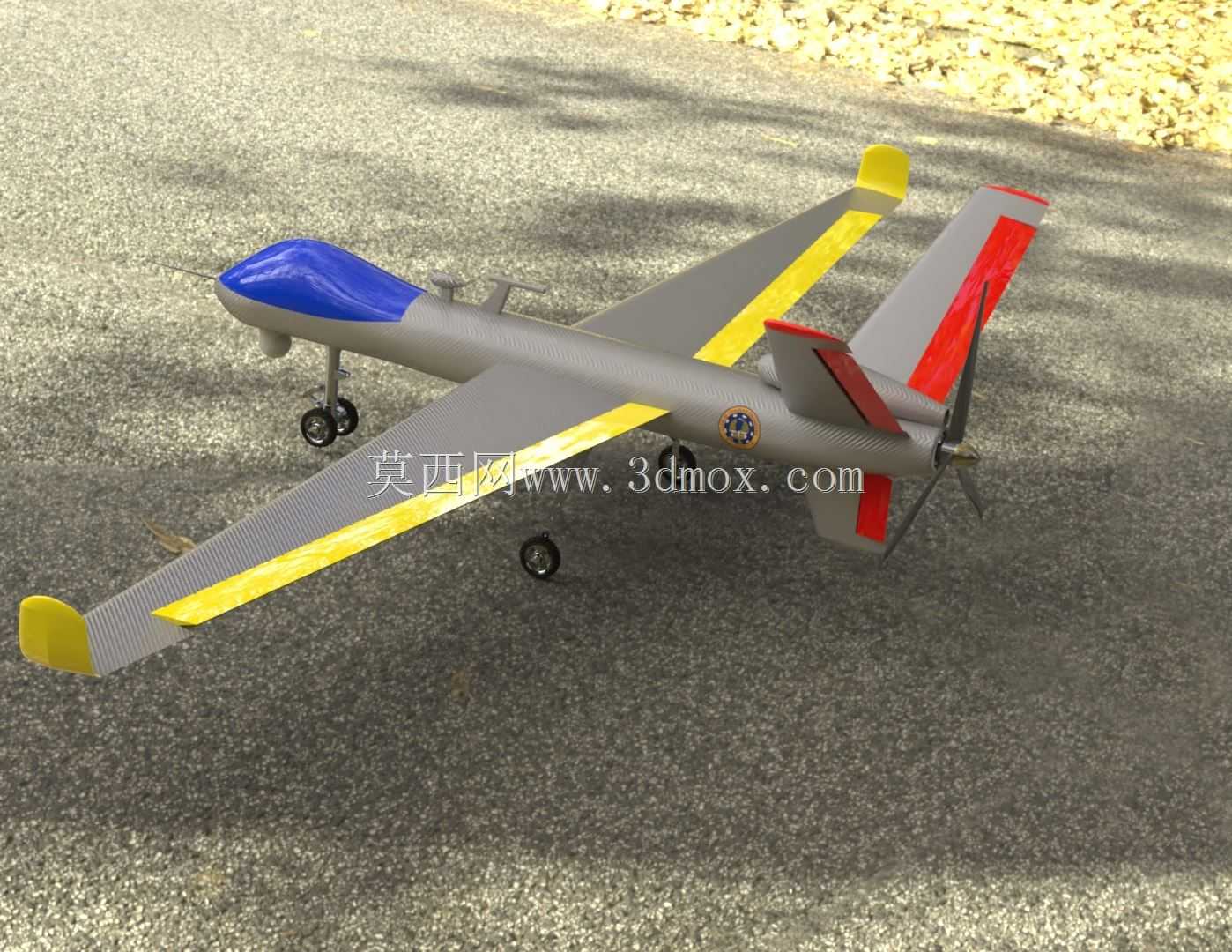

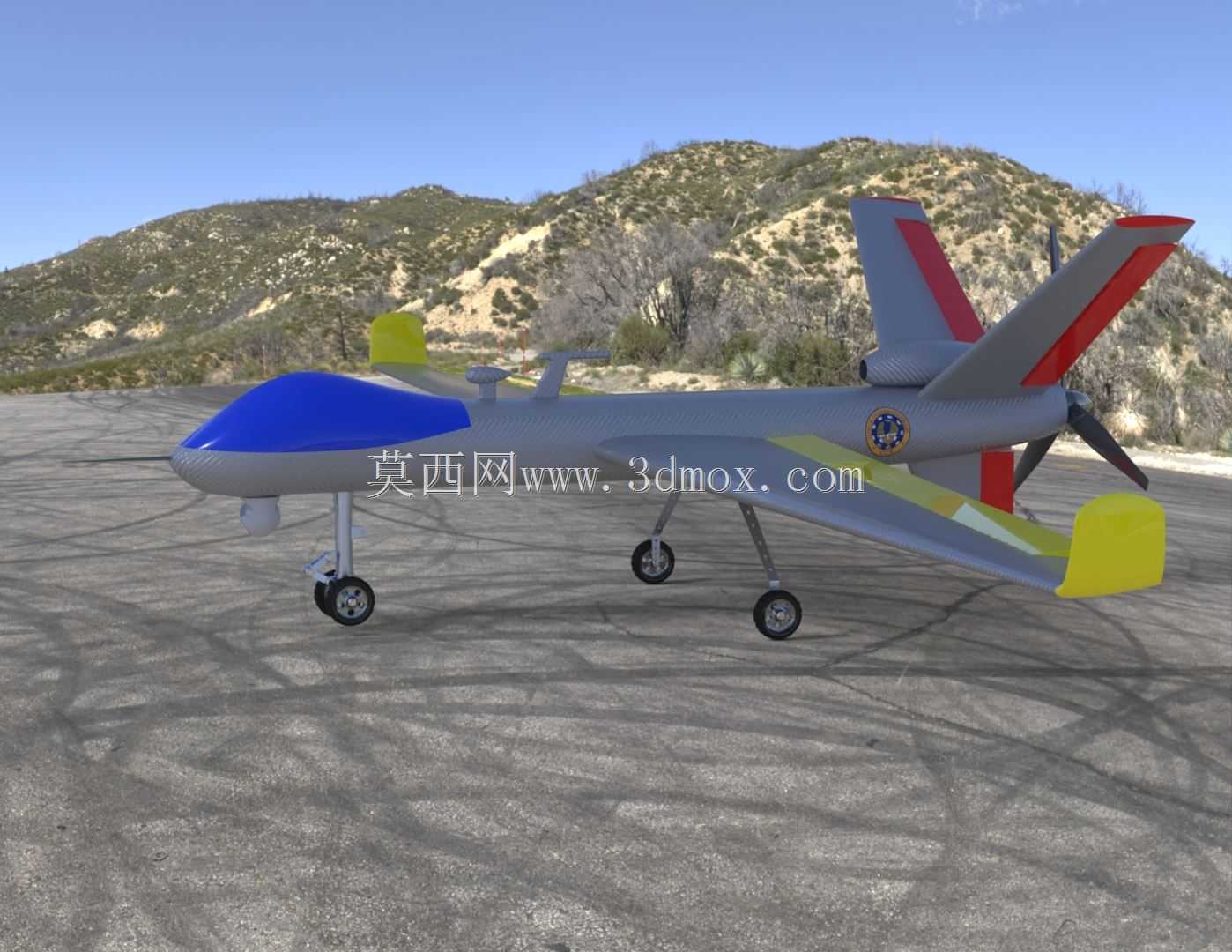

　　从功能特性来看，该无人机采用常规尾推式动力布局，搭配高置上单翼构型，机翼展弦比经过反复核算，在低速巡航状态下能获得较高的升阻比，降低动力单元的持续输出负载，匹配长航时作业的能耗要求。机身主体采用流线型修形设计，从机头航电舱段到机尾动力舱段的过渡曲面连续顺滑，尽可能减少飞行过程中的压差阻力，机头预留的航电安装舱可根据作业需求更换可见光摄像、红外热成像、多光谱测绘等不同任务载荷，舱段采用快拆结构设计，外场作业时无需复杂工具即可完成载荷更换，适配不同场景的作业需求。起落架采用后三点式固定起落架构型，结构简单可靠，起降过程中对跑道平整度的要求更低，可在平整土路、草地等非硬化简易场地完成起降作业，适配野外无专业机场的作业环境；起落架与机身的连接位置经过受力校核，可承受降落过程中的垂直冲击载荷，连接部位设置有缓冲结构，避免硬着陆时的冲击力传递到机身航电舱段损坏内部精密器件。

　　设计过程中优先考虑结构的易维护性与装配合理性，机身采用分段式结构设计，分为机头航网段、中部设备舱段、机尾动力段三个主要部分，各段之间采用定位销加紧固件的连接方式，加工时可分别成型后再完成总装，降低整体成型的工艺难度，也便于后续设备检修时的分段拆解。机翼与机身采用插接式连接结构，机翼根部设置有定位止口与锁紧机构，外场运输时可快速拆解机翼减小整体外包装尺寸，转场运输时无需大型转运设备，普通民用车辆即可完成整套设备的转运，作业到达现场后可在十分钟内完成整机组装与调试。

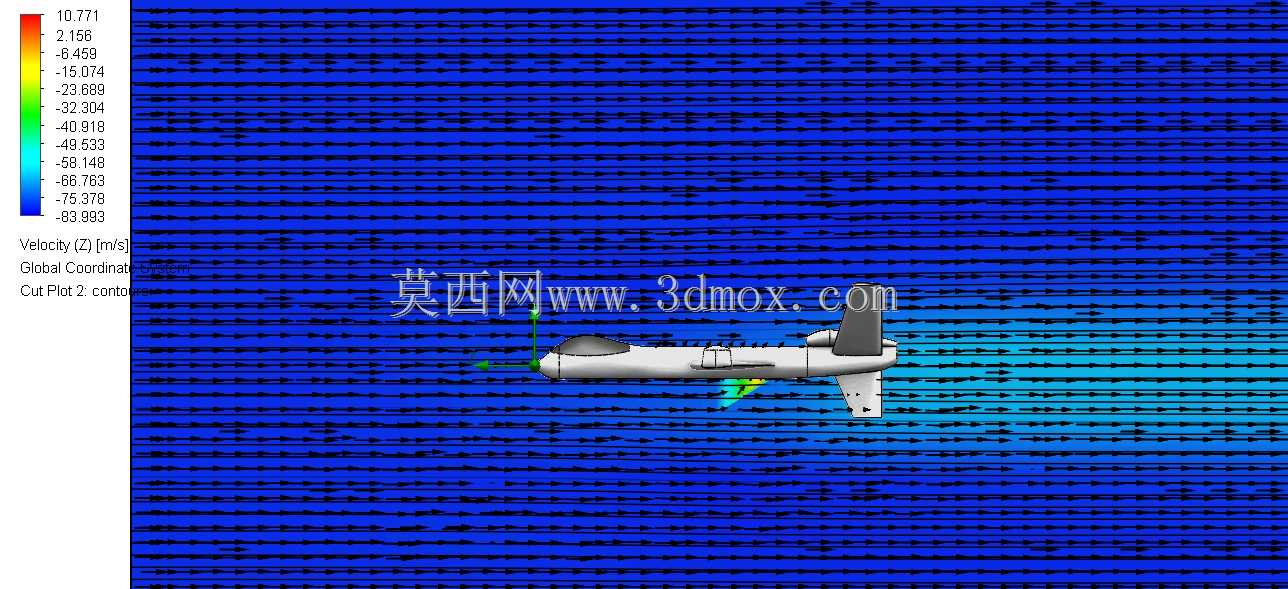

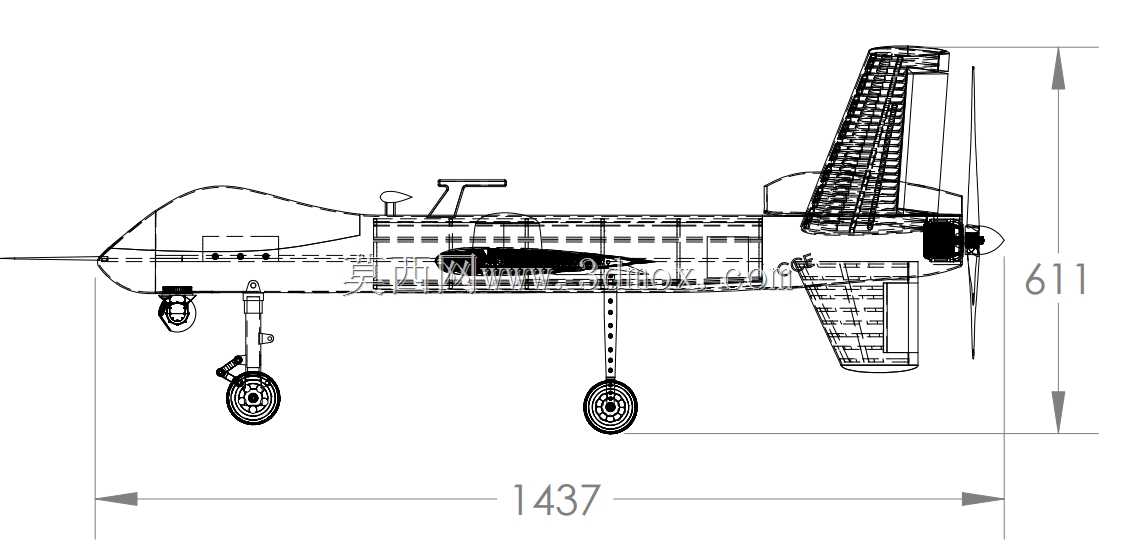

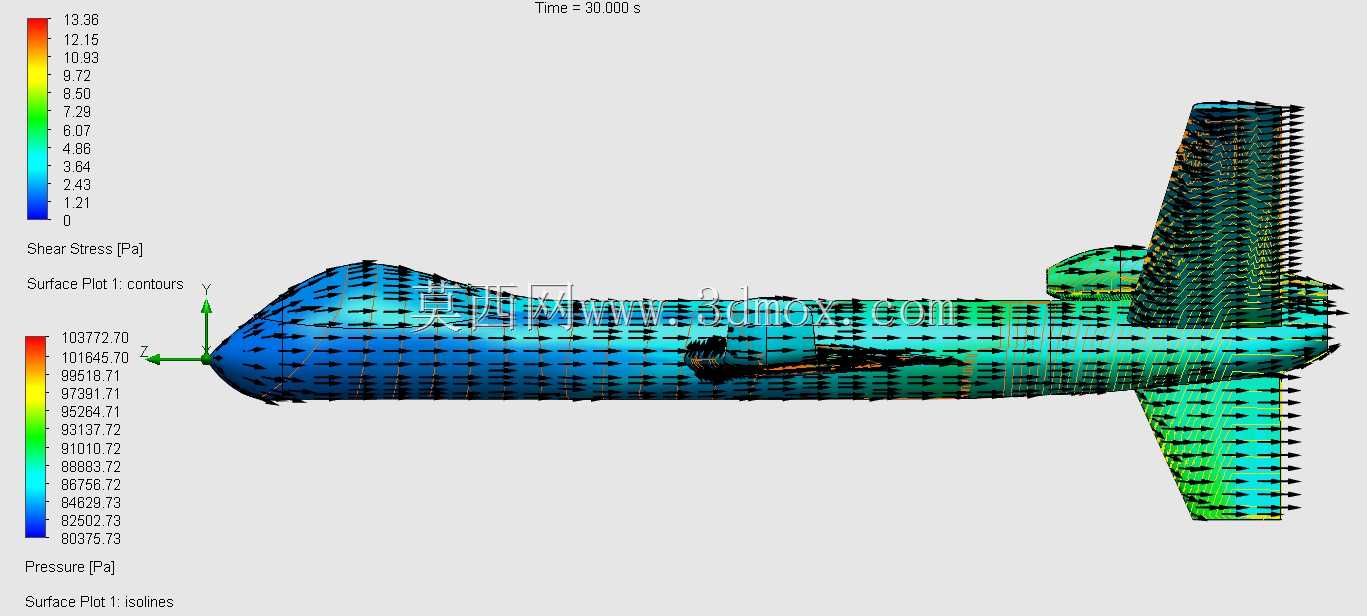

　　从安装边界与尺寸控制来看，整机翼展控制在可单人搬运的尺寸范围内，机身长度与翼展的比例经过气动仿真优化，既保证飞行过程中的航向稳定性，也避免尺寸过大带来的转运不便。机身中部设备舱预留有足够的安装空间，可容纳飞控系统、动力电池、数据传输模块等核心器件，各器件的安装位置都预留有走线槽与固定点位，避免设备安装时出现干涉，同时将重量较大的电池模块布置在机身重心位置附近，减少设备装载对整机重心位置的影响，保证不同载荷配置下的飞行稳定性。尾翼部分采用常规平尾加垂尾的构型，操纵舵面的舵机安装位置预留有足够的偏转空间，舵面偏转角度经过行程校核，可满足低速飞行时的姿态操纵需求，避免舵面偏转过程中与机身、尾撑结构出现运动干涉。动力单元安装在机尾位置，搭配推力螺旋桨，螺旋桨旋转平面与尾翼结构保持足够的安全间隙，避免飞行过程中螺旋桨气流扰动影响尾翼的操纵效率，同时动力安装座设置有减震结构，减少动力运转时的振动传递到机身，保证航电设备与任务载荷的工作稳定性。

　　整体结构设计在保证强度的前提下尽可能控制整机自重，承力部位采用加强筋布局优化，非承力部位做轻量化镂空处理，在满足结构受力要求的基础上提升有效载荷占比，让无人机可携带更多的任务设备或更大容量的动力电池，进一步拓展作业能力与留空时间。
