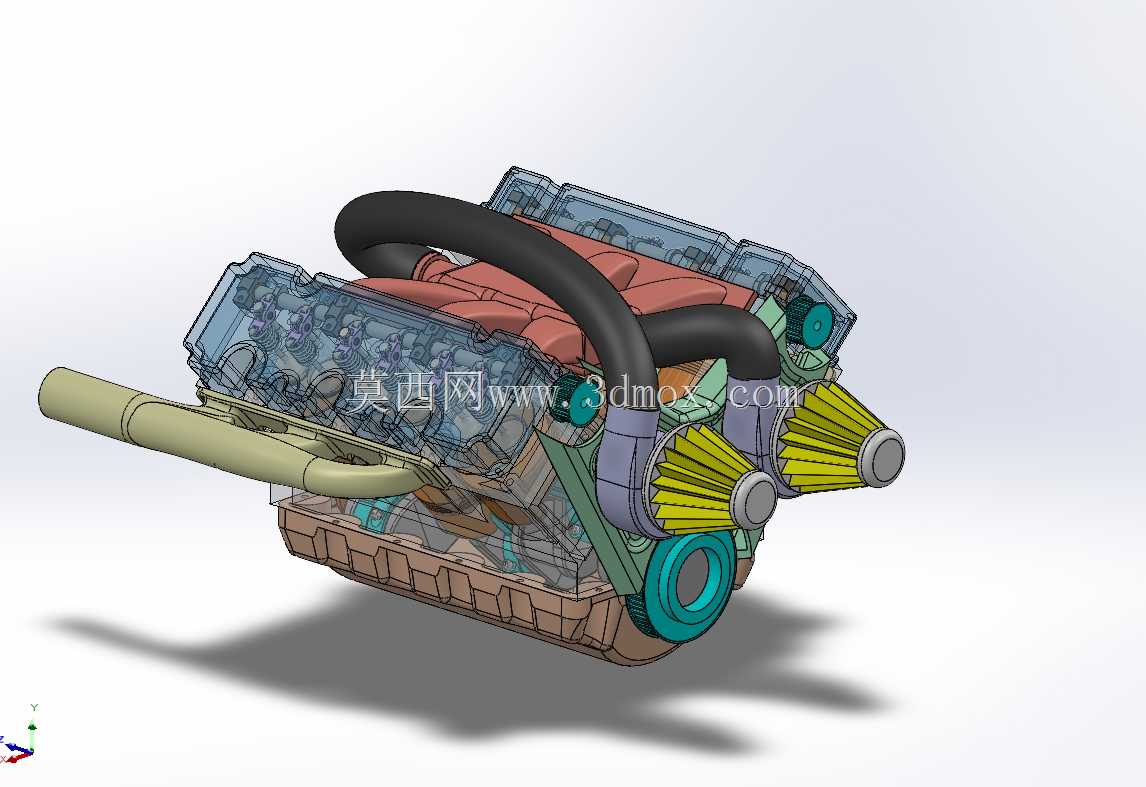

V型多缸内燃发动机完整结构设计

　　这款V型布局的内燃动力装置，是乘用车、工程机械、小型通航动力领域常用的核心动力输出单元，区别于直列缸体的排布逻辑，将两组气缸以夹角形式布置在同一曲轴上方，能在同等排量要求下大幅压缩动力单元的轴向安装尺寸，给前置动力舱的散热模块、转向机构、进排气布局留出更多冗余空间，也能降低整机重心高度，适配对动力舱纵向空间有严格限制的搭载场景。从结构设计逻辑来看，缸体部分采用分模式设计思路，上下缸体结合面经过定位销孔与螺栓阵列的排布优化，既保证曲轴运转时的缸体刚性，也给后期的检修拆解留出操作空间；曲轴的配重块角度与V型气缸的点火顺序完全匹配，能抵消大部分活塞往复运动产生的一阶二阶振动，减少动力输出端的振动传递，提升后端传动系统的使用寿命。

　　进排气系统的管路走向做了避让设计，进气歧管的稳压腔容积经过匹配计算，能保证各缸进气量的均匀性，避免不同气缸做功偏差导致的动力输出不平顺；排气端的管路排布考虑了三元催化、消音模块的安装接口位置，法兰面的螺栓孔位与密封槽设计，能满足高温排气工况下的密封要求，减少漏气风险。冷却系统的水道在缸盖、缸体内部形成闭环回路，水流方向优先覆盖燃烧室、气门座等热负荷最高的区域，避免局部过热导致的缸盖变形、气门密封失效问题；机油道的设计兼顾了主轴瓦、连杆瓦、凸轮轴机构的润滑需求，主油道的孔径经过流量计算，能保证高转速工况下各摩擦面的机油供给压力稳定，避免干磨故障。

　　从安装边界来看，整机的悬置安装点分布在缸体两侧的加强筋位置，安装点的平面度、孔位同轴度公差控制严格，能保证悬置软垫的受力均匀，避免动力总成运转时的异常抖动传递到车架；动力输出端的飞轮壳接口尺寸匹配主流的手动、自动变速器输入轴规格，不需要额外做转接法兰就能实现动力对接，降低整车匹配的设计成本。附件驱动轮系的排布在发动机前端，张紧轮、惰轮的位置经过包角计算，能保证发电机、水泵、空调压缩机等附件的皮带传动效率，同时预留了皮带更换的操作空间，不需要拆解周边大部件就能完成维护作业。

　　气缸盖的气门机构采用顶置凸轮轴设计，凸轮轴的型线经过优化，能兼顾低转速扭矩输出与高转速的进排气效率，气门弹簧的刚度匹配设计，能避免高转速下的气门漂浮问题，保证配气相位的准确性。油底壳采用深冲压结构，集滤器的位置设计考虑了车辆倾斜工况下的机油吸入可靠性，能在爬坡、侧倾角度较大的工况下保证机油泵的正常吸油，避免机油供给中断导致的拉缸、烧瓦等严重故障。这类V型结构的动力单元，相比同排量直列机型，曲轴长度更短，曲轴自身的刚性更好，能承受更高的动力输出扭矩，适合大排量动力需求的搭载场景，同时整机的宽度尺寸控制在合理范围内，不会给整车的轮舱布局、转向机构布置带来干涉问题。在建模过程中，各部件的配合公差都按照实际加工装配要求设定，活塞与缸壁的间隙、轴瓦与曲轴轴颈的配合余量、气门与气门导管的配合公差都符合量产机型的设计规范，能直接用于结构教学、动力匹配选型参考、改装方案验证等场景，也能作为相关课程设计、结构分析的基础模型使用。
