通用方糖型直插继电器结构设计

　　做了快十年工控板卡结构设计，对这类方糖造型的直插继电器再熟悉不过，最早接触是在08年做家电控制板改版的时候，当时板上用的塑封继电器引脚偏软，过波峰焊后容易出现虚焊偏移，后来换了这类结构的产品，生产良率直接提了近三个百分点。这类器件的应用场景其实比很多新人想的要广，小到家用插座的通断控制、小家电的功能切换，大到工业控制柜里的低压信号转接、小型动力回路的隔离控制，甚至车载小功率负载的通断，都能看到它的身影，核心作用就是用小电流控制回路去驱动大电流负载回路，同时实现强弱电之间的物理隔离，避免控制侧的弱电芯片被负载侧的浪涌、干扰打坏。

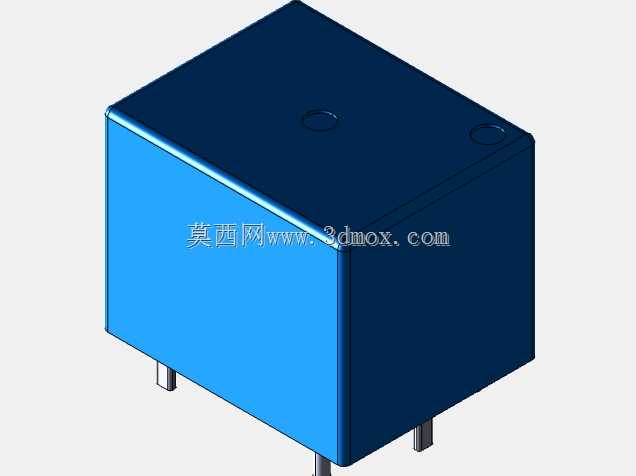

　　从结构设计的角度看，这个模型还原的是行业里通用的塑封方糖款结构，外壳采用深蓝色阻燃PBT材质，这种材料的耐温等级能到130摄氏度以上，过回流焊或者波峰焊的时候不会出现壳体变形、引脚移位的问题，外壳和底座的接缝处做了卡扣加密封胶的结构，能阻挡生产过程中的助焊剂、车间里的粉尘进入内部，避免触点接触不良或者内部线圈短路。顶部预留的两个圆形凹点，不是多余的设计，一个是内部触点动作的排气孔，继电器频繁通断的时候内部会有热量累积，热胀冷缩的空气能通过这个微孔平衡内外压差，避免壳体长期受内应力出现开裂；另一个凹点是生产时的定位基准点，自动化插件机可以通过视觉识别这个点位，快速抓取器件定位，把引脚精准插到PCB对应的孔位里，插件精度能控制在0.1毫米以内，完全满足高速生产线的节拍要求。

　　引脚部分采用的是直插式设计，两根引脚对应内部线圈的供电端，另外两根对应输出触点的两端，引脚材质是镀锡铜包钢，既有足够的刚性，插件的时候不会轻易弯折，又有很好的可焊性，过波峰焊的时候焊锡能均匀附着在引脚表面，不会出现虚焊、漏焊的问题。引脚的伸出长度做了标准化设计，刚好适配1.6毫米厚度的常规FR4 PCB，过板后露出的长度在2.5毫米左右，切脚后留的焊盘长度刚好满足焊锡浸润的要求，不会因为留脚太长导致相邻焊点短路，也不会因为留脚太短导致焊接强度不够。

　　外形尺寸上，这类通用方糖继电器的长宽高基本都遵循行业通用规格，长度大概15毫米，宽度10毫米，高度12毫米左右，这个尺寸是经过几十年行业迭代沉淀下来的，既不会因为体积太大占用过多PCB板上的布线空间，也不会因为体积太小导致内部线圈、触点的排布空间不足，影响载流能力。安装边界上，PCB上对应的开孔间距是标准的3.5毫米，两个引脚的中心距误差控制在0.05毫米以内，不管是手工焊接还是自动化插件，都能顺利插装，器件周围的安全距离也有明确要求，高压侧引脚和周边低压走线的距离要留够2毫米以上，避免高压爬电导致的短路问题。

　　很多新人建模的时候容易忽略外壳的拔模角度，这个模型里的外壳侧壁做了1.5度的拔模斜度，注塑生产的时候能顺利脱模，不会出现壳体侧壁拉伤、卡扣断裂的问题。外壳表面做了细微的磨砂纹理，既可以掩盖注塑过程中产生的轻微流痕、缩水痕，也能增加组装时的摩擦力，工人拿取或者吸嘴抓取的时候不会打滑。内部的结构排布也很有讲究，线圈架采用耐高温的PA66材质，漆包线均匀绕制在线圈架上，触点部分采用银合金材质，能承受频繁的通断冲击，不会因为电弧烧蚀很快出现接触不良的问题，衔铁部分的复位弹片采用弹性不锈钢材质，动作寿命能达到十万次以上，完全满足常规民用、工控场景的使用要求。

　　在实际选型的时候，除了关注线圈电压、触点载流能力这些电气参数，结构尺寸和安装方式也是必须重点核对的内容，很多新人做板卡设计的时候，只看电气参数不核对结构尺寸，结果买回来的继电器高度太高，和外壳的安装柱干涉，或者引脚间距不对，插不到PCB上，耽误项目进度。这个三维模型把所有的安装基准、外形边界、引脚位置都做了1:1的还原，不管是做PCB封装设计，还是做整机的结构干涉检查，都能直接调用，不用再反复核对实物尺寸，能省不少前期设计的时间。另外这类通用结构的继电器，不同厂家的产品安装尺寸是完全兼容的，设计的时候只要按照这个通用尺寸预留安装空间，后续生产的时候可以灵活切换不同品牌的供货渠道，不会因为单一供应商断货影响生产排期，这也是这类通用结构器件在行业里长盛不衰的核心原因。
