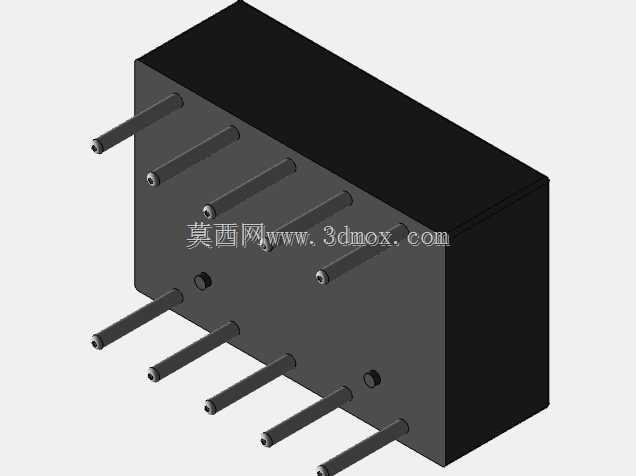

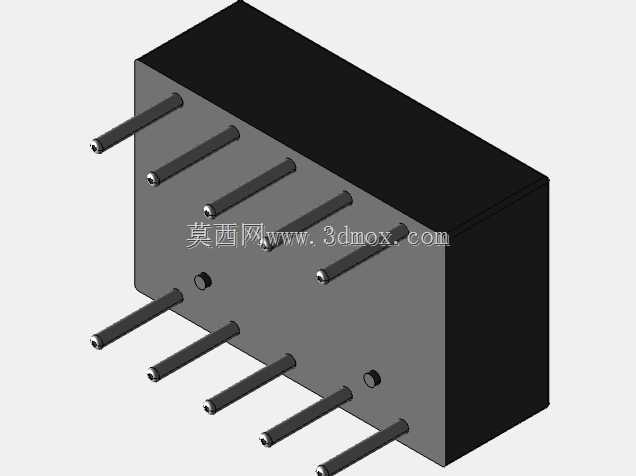

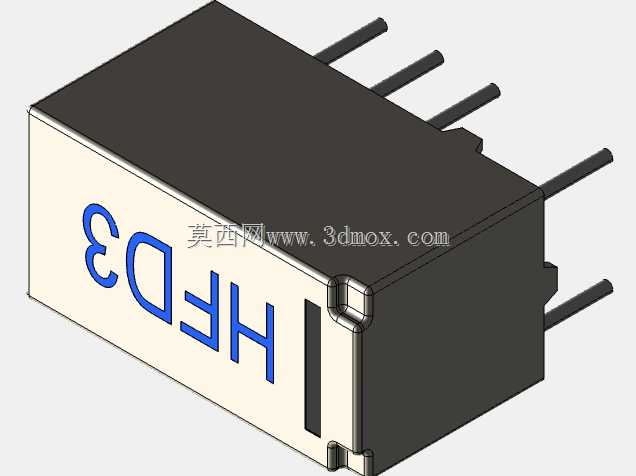

直插式双组信号继电器三维结构

　　在工控板卡、小型通讯设备、消费类电子控制回路的设计过程中，直插式信号继电器的选型与结构适配，往往是决定PCB布局合理性、后期装配效率的核心环节之一。这款双组触点直插继电器的三维结构，完整还原了产品实际装配状态下的所有外形特征与安装边界，能为结构工程师在做板件堆叠、外壳开孔、焊盘排布时提供精准的尺寸参考，避免出现选型后元件与周边结构干涉、引脚对位偏差等常见工程问题。

　　从实际应用场景来看，这类小体积信号继电器主要承担小功率回路的信号切换、低压控制回路的通断功能，常见于工业控制IO板、小型电源模块、家电控制板、通讯信号切换装置中，负责实现控制回路与负载回路的电气隔离，避免强电侧干扰串入弱电控制单元，同时通过小电流控制大电流通断，降低控制回路的触点负载压力。不同于大功率电磁继电器的大体积、大触点容量设计，这款继电器采用双列直插引脚布局，整体为长方体塑封外壳结构，外壳采用黑色阻燃工程塑料注塑成型，表面做哑光处理，能在常规波峰焊、回流焊的温度区间内保持结构稳定性，不会出现外壳变形、引脚移位的问题。

　　从设计思路层面拆解，这款继电器的结构设计完全围绕PCB直插装配的需求展开：引脚采用两排对称排布，每排5根直插引脚，引脚直径与常规2.54mm间距焊盘完全适配，引脚伸出外壳的长度经过精确核算，既保证波峰焊时焊锡能充分浸润引脚形成可靠焊点，又不会因为引脚过长导致焊后剪脚工序额外增加工时，同时引脚根部做了限位凸台设计，插件时能精准控制元件插入PCB的深度，避免元件贴板过紧导致焊接时助焊剂残留渗入外壳内部，或是贴板过松导致焊接后元件歪斜。外壳侧面预留的小型定位凹点，是为了匹配自动化插件设备的定位夹具，在高速插件过程中能快速识别元件方向，避免出现引脚插反、极性装错的问题，这一细节在批量生产的SMT+波峰焊产线中尤为重要，能大幅降低产线的不良率。

　　在安装边界的尺寸把控上，这款继电器的三维模型完整还原了所有外形公差特征：外壳的长宽高尺寸严格按照实物测绘建模，相邻引脚的中心距误差控制在0.05mm以内，引脚的圆柱度、端面倒角特征都做了还原，工程师在做PCB布局时，可以直接调用模型测量元件与周边电容、电阻、接插件的安全间距，尤其是在高密度布板的场景下，能提前预判元件高度是否会与上层外壳、散热片产生干涉，引脚是否会与周边走线的焊盘出现短路风险。另外，模型也还原了外壳顶部的平整平面特征，在做产品整机的抗振动测试仿真时，可以直接在模型上施加对应方向的加速度载荷，模拟继电器在设备运输、工作振动环境下的固定可靠性，验证焊盘的受力情况是否在合理范围内。

　　不同于很多简化建模的元件库模型，这个结构完整保留了继电器所有的外部装配特征，没有做过度的几何简化，不管是用于整机结构的干涉检查，还是用于PCB装配的数字孪生仿真，都能提供足够的精度支撑。对于刚接触电子结构设计的工程师来说，通过拆解这个模型的引脚排布、外壳限位设计，也能直观理解直插式电子元器件在面向批量生产时的设计考量，理解为什么引脚要做特定长度、为什么外壳要预留定位特征、为什么塑封外壳要做特定的拔模角度，这些细节都是实际工程中反复验证后沉淀下来的设计经验，不是单纯靠尺寸标注就能完全传递的。在做设备维修替换选型时，也可以通过这个模型快速比对待替换继电器的安装尺寸、引脚定义位置，不用等实物到手就能提前确认替换可行性，缩短设备维修的等待周期。
