Pixhawk飞控配套迷你电源模块结构设计

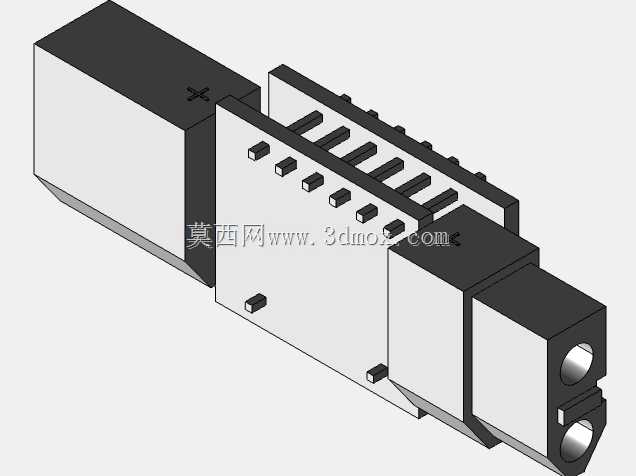

　　在多旋翼、固定翼无人机飞控系统的搭建过程中，供电模块的可靠性直接决定整套飞控系统的运行稳定性，这款迷你电源砖正是针对Pixhawk系列飞控的紧凑安装需求开发的供电转换部件，主要承担机载电源的稳压、分流以及电源状态监测的功能，为飞控核心板、GPS模块、数传电台等外设提供稳定的直流供电输出。从结构设计来看，这款模块采用了拼接式的壳体布局，主体分为电源输入处理段、核心电路封装段、输出接插件段三个部分，整体外形做了直角切边处理，没有多余的圆弧凸起，能够最大化利用飞控安装架周边的狭窄空间，避免和机架上的电调、接收机等部件产生安装干涉。

　　模块的接插件端采用了多针排插布局，针脚的间距按照Pixhawk飞控的标准电源接口定义做了匹配设计，插装时不需要额外转接，直接对准接口按压即可完成连接，排插周边的壳体做了凸起的限位筋，插装到位后筋位会卡在飞控接口的塑胶边缘，避免飞行过程中的振动导致接插件松脱断电。壳体表面的凸起定位柱和卡扣结构，是为了适配常见的3D打印飞控安装座设计，安装时可以直接卡入安装座对应的卡槽内，不需要额外打螺丝固定，能够减少整机的装配零件数量，降低整机重量。从安装边界来看，模块的整体长度控制在适配小型穿越机、迷你固定翼的安装空间范围内，宽度方向没有超出飞控板的边缘尺寸，叠装在飞控侧边时不会遮挡飞控上的其他接口，也不会影响IMU模块的振动隔离效果。

　　模块两端的金属接线端分别对应电源输入和大电流输出通道，接线端的开孔尺寸适配常用的16AWG硅胶线，焊接时焊盘周边的壳体做了避空设计，避免焊锡高温烫伤壳体塑胶，同时接线端的固定槽可以对焊接后的线材做径向约束，避免飞行过程中线材拉扯导致焊盘脱落。在实际应用场景中，这款迷你电源砖多用于小型航拍无人机、教学实验无人机、室内穿越机的飞控系统搭建，相比传统的分电板加独立BEC的供电方案，这款集成式模块把电源转换、电压监测、分路输出的功能整合在单一壳体内，减少了飞控舱内的接线数量，降低了接线错误导致的飞控烧毁风险。

　　设计过程中针对无人机的高振动使用环境，壳体内部的电路板固定采用了多点定位的方式，电路板和壳体之间预留了微小的缓冲间隙，避免高频振动传递到电路板上导致元器件虚焊，壳体的拼接缝采用了卡扣加定位柱的配合方式，不需要打胶就可以实现紧密贴合，防止户外飞行时的雨水、灰尘进入壳体内部造成电路短路。模块侧面的散热槽布局对应内部功率器件的安装位置，飞行过程中产生的气流可以直接通过散热槽带走功率器件工作产生的热量，不需要额外加装散热片，进一步压缩了模块的整体体积。在结构建模过程中，所有的接插件位置、安装卡扣尺寸、限位筋高度都按照实物配件的公差范围做了适配，模型的装配间隙控制在0.1mm到0.2mm之间，完全符合3D打印外壳或者开模注塑的尺寸精度要求，设计人员可以直接基于这个模型修改外壳的安装孔位，适配不同型号的机架安装需求，也可以在模型基础上拓展电流监测、电压报警等附加功能的结构空间。
