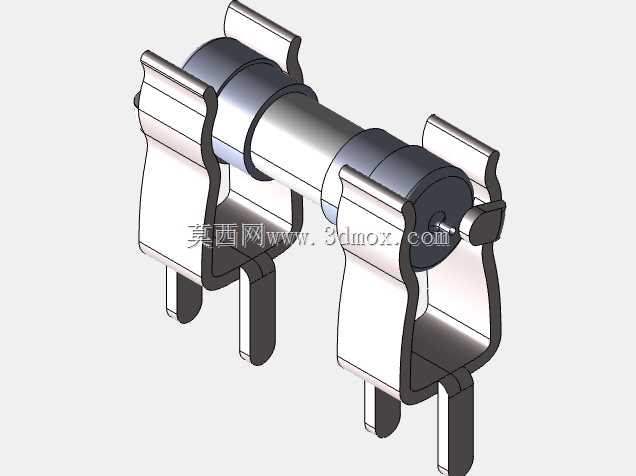

在低压直流供电类PCB的布局设计中,过流保护器件的安装固定结构往往是容易被忽略却直接影响后期维护效率的细节,这款适配3.6mm直径、10mm长度规格玻璃管保险丝的夹持支架,就是针对紧凑板卡空间设计的板载固定结构。从实际应用场景来看,这类支架广泛用在嵌入式控制板、DIY音频放大电路、小功率电源模块、原型验证电路板的供电回路中,承担过流熔断保护的保险丝安装功能,相比直插焊接式保险丝座,这种夹装结构不需要在保险丝更换时进行拆焊操作,能大幅降低后期维护的操作难度,也避免拆焊过程中高温对PCB焊盘造成损伤。
从功能特性上看,支架主体采用两个对称的弹性金属夹臂结构,夹臂的圆弧接触面完全匹配3.6mm直径玻璃保险丝的外圆柱面,依靠金属材料自身的弹性形变产生的夹持力,将玻璃管保险丝牢牢固定在两个夹臂之间,既不会因为设备运输、运行过程中的振动出现保险丝松脱移位,也能在需要更换熔断的保险丝时,仅用小型镊子或者尖嘴钳就能直接取出旧件、插装新件,操作门槛极低。夹臂下方延伸出的两个直插式引脚,完全适配常规PCB的通孔安装工艺,引脚的宽度与厚度匹配标准焊盘尺寸,过波峰焊或者手工焊接时都能获得可靠的焊接强度,同时引脚的长度经过精准控制,穿过标准1.6mm厚度PCB后露出的焊脚长度刚好满足焊接工艺要求,不需要额外剪脚处理,能减少SMT或者通孔焊接环节的工序。
设计过程中首先要考虑的是安装边界的约束,这类支架的应用场景大多是空间紧张的紧凑板卡,所以整体横向占用宽度控制在刚好容纳10mm长度保险丝的范围内,夹臂外侧没有多余的突出结构,不会和周边的电容、电阻、接插件等元器件产生空间干涉;纵向的高度也经过优化,夹装保险丝后整体最高点距离PCB板面的高度控制在较低水平,适配外壳内部空间有限的电子产品装配需求,不会出现板卡装壳时保险丝顶到外壳内壁的问题。夹臂的弹性参数是设计中的核心要点,弹力过小会导致夹持力不足,设备受振动时保险丝容易接触不良甚至脱落,造成供电回路断路;弹力过大则会导致保险丝插拔阻力过大,更换时需要施加较大的力,容易把玻璃管捏碎造成安全隐患,设计时通过调整夹臂的弯折角度、金属片的厚度来平衡夹持力与插拔手感,经过多次试样验证,最终的弹力参数既能保证接触电阻足够小,不会因为接触点压降过大导致异常发热,也能让更换操作足够顺畅。
另外,夹臂与保险丝接触的部位做了圆弧过渡处理,没有尖锐的棱角,避免安装或者更换保险丝时刮伤玻璃管外壁,防止玻璃管产生暗裂在后续使用中出现碎裂问题。两个夹臂的同轴度也有严格的公差要求,安装后保险丝的轴线与PCB板面保持平行,不会出现倾斜偏移,一方面保证外观整齐,另一方面也避免倾斜后保险丝两端的金属帽和夹臂接触面积不足,导致载流能力下降。从电路适配性来看,这种结构的保险丝座能满足常规小功率低压电路的载流要求,接触部位的导电性能良好,在额定电流范围内工作时不会出现明显的温升,完全符合消费类电子、工业控制板卡低压供电回路的保护器件安装需求。在PCB布局阶段,这个三维模型能直接导入到PCB设计软件中,精准匹配封装尺寸,设计师可以直观看到支架安装后的空间占用情况,提前规避和周边元器件的干涉问题,不需要反复核对二维尺寸参数,能大幅提升板卡布局的效率,减少打样后出现装配干涉的概率。
- 全部评论(0)
- 模板大小: 885.64 KB
- 售价:5金币
- 下载次数: 19
- 系统要求: STEP / IGES,SOLIDWORKS
- 软件分类: 变压器/电感器
