63mm规格变压器绕线骨架结构设计

项目分类:变压器/电感器 发布时间:2025-02-20 ID:943966
  • 63mm规格变压器绕线骨架结构设计
  • 63mm规格变压器绕线骨架结构设计

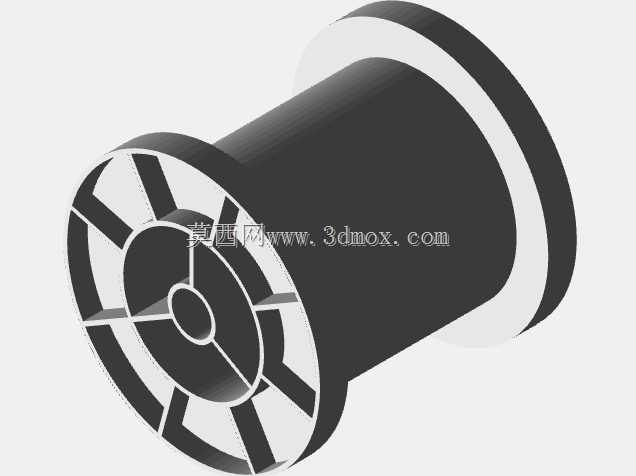

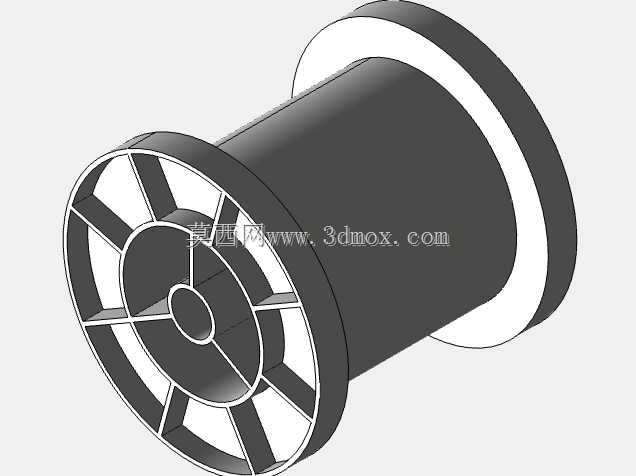

  在中小功率电源类变压器的生产装配环节,绕线骨架是承载漆包线绕组、实现绕组与铁芯绝缘隔离、固定引脚排布的核心结构件,本次设计的63mm规格绕线骨架,主要适配额定功率在150W-300W区间的工频电源变压器、小型脉冲变压器使用场景,常见于工业控制板卡供电模块、小型家电电源回路、低压照明配电装置的变压器配套。从结构功能层面看,该骨架采用两端带挡边的中空轴式结构,中空内腔用于穿插变压器硅钢片叠装铁芯,内壁的定位筋条可在铁芯插装时实现周向限位,避免铁芯插装后出现径向窜动,同时保证绕组与铁芯之间的绝缘爬电距离满足安规要求。

  两端的法兰挡边一方面用于约束漆包线绕制的轴向边界,防止绕线过程中漆包线从轴体边缘滑脱,另一方面挡边外侧的辐条状加强筋,既可以在不额外增加壁厚的前提下提升挡边的结构刚度,减少注塑成型后的缩痕变形,也能在绕组浸漆烘干过程中,让绝缘漆从筋条间隙顺利渗透到绕组内层,提升绕组固化后的整体结构强度。设计过程中,首先根据适配铁芯的截面尺寸确定了中空内腔的配合公差,内腔与铁芯叠片的单边间隙控制在0.2mm-0.3mm,既保证铁芯插装时的顺畅度,也避免间隙过大导致骨架与铁芯之间出现松动异响。绕线轴的有效绕线长度根据目标绕组的总匝数、漆包线线径核算得出,预留了10%左右的绕线余量,避免生产过程中因漆包线线径公差、绕线张力波动导致绕线空间不足。

  两端挡边的外径尺寸比绕线完成后的绕组最大外径大2mm,既可以对绕组形成有效防护,避免装配过程中绕组边缘被磕碰损伤,也能控制骨架整体的外形尺寸,减少变压器整体安装占用空间。从安装适配角度看,该骨架的轴向总长度、挡边外径均控制在常规小型变压器的安装边界内,可适配标准的卧式变压器安装支架,挡边外侧预留的引脚卡槽位置,可根据实际需求插装直插式引脚或者焊片,方便绕组引线的焊接固定,同时引脚位置的挡边局部做了加厚处理,避免引脚插装、焊接过程中出现挡边开裂的问题。材质选型上适配阻燃级增强尼龙材料,可满足变压器长期工作状态下的耐热、绝缘要求,辐条状的筋条设计也能在绕组工作发热时,通过筋条之间的空隙提升散热效率,降低绕组工作时的温升速率。

  在绕线工艺适配性上,轴体表面做了细微的磨砂纹理处理,可增加绕线首层漆包线与轴体之间的摩擦力,避免绕线首层出现打滑移位的问题,两端挡边的内侧边缘做了R0.5mm的圆角过渡,避免绕线过程中尖锐的挡边棱角刮伤漆包线的绝缘漆层,造成绕组匝间短路的隐患。针对批量生产的注塑工艺要求,骨架整体的壁厚做了均匀化处理,主体壁厚控制在1.8mm,筋条位置的壁厚不超过主体壁厚的60%,减少注塑过程中出现缩水、翘曲变形的概率,中空轴体的脱模斜度控制在1°,既方便注塑脱模,也不会影响铁芯插装的配合精度。在实际装配场景中,该骨架可适配自动绕线机的装夹定位,轴体内腔的定位槽可与绕线机的涨紧轴配合,实现绕线过程中的周向固定,避免高速绕线时骨架出现跟转打滑的问题,绕线完成后,两端挡边的平整端面可作为绕组绝缘胶带缠绕的基准面,保证外层绝缘胶带缠绕的平整度。
