ArduinoNano33ble带排针开发板结构

　　在嵌入式硬件开发、小型智能设备原型搭建的场景里，这类带排针的开发板是结构设计阶段绕不开的核心部件，很多做智能穿戴、小型传感节点、低功耗蓝牙设备的结构工程师，在做整机堆叠的时候都需要精准匹配它的安装边界。从实际使用场景来看，这块开发板常被用在小型物联网终端、可穿戴原型、桌面级创意电子项目里，它自带蓝牙通信能力，排针的设计就是为了方便开发者快速外接各类传感器、执行模块，不用额外焊接接插件，能大幅缩短原型验证的周期。

　　从结构设计的角度看，这块板的外形采用了和经典Nano系列兼容的窄长板型，板边两侧布置的直插排针是标准2.54mm间距，这个间距是行业通用的面包板、洞洞板的适配间距，排针的引脚伸出长度刚好能满足常规插装需求，既不会因为过长导致安装后突出过多占用整机内部空间，也不会因为过短导致插装接触不良。板载的接口部分，侧边预留的MicroUSB接口位置做了结构避让，接口的金属外壳高度、塑料基座的尺寸都和实际量产元件完全匹配，做外壳开孔的时候可以直接参考这个模型的尺寸来定位，不用再单独测量实物公差。

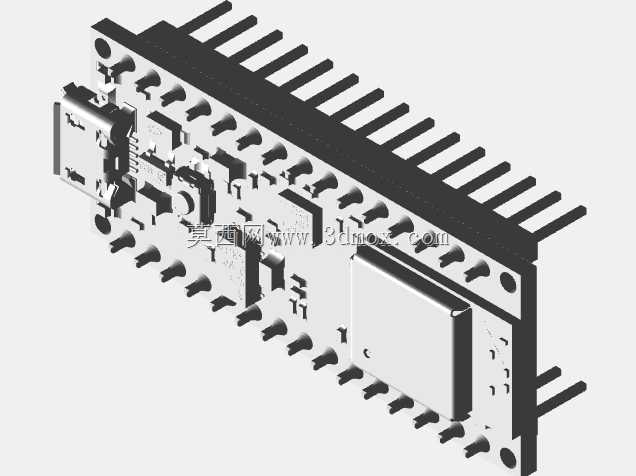

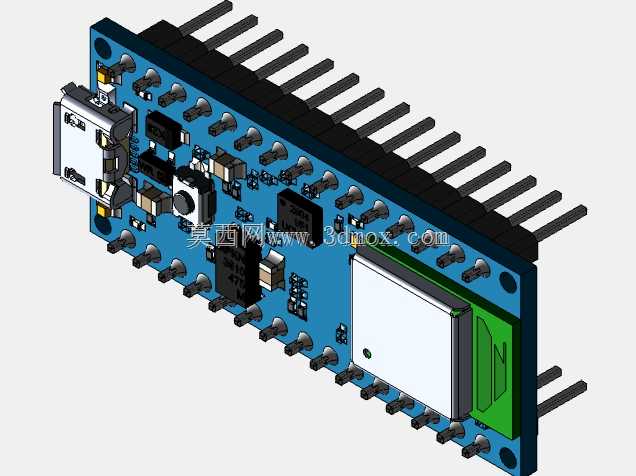

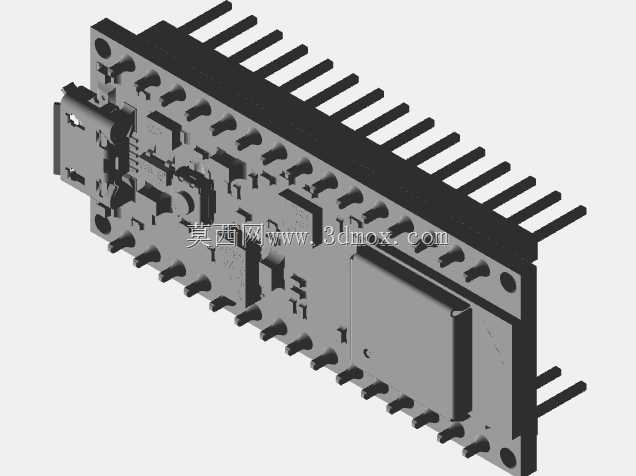

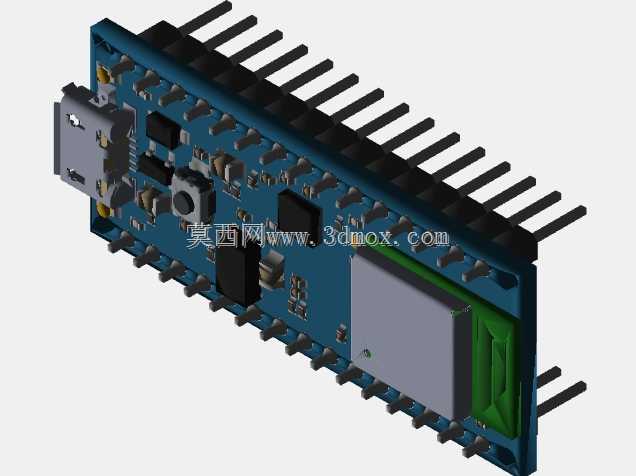

　　板上的元件布局也完全还原了实际硬件的排布，蓝牙模块的屏蔽罩位置、板载天线的净空区域、电源管理芯片、LED指示灯、复位按键的位置都和实物一致，做结构设计的时候要特别注意天线区域不能有金属件遮挡，不然会影响蓝牙信号的收发效果，这个模型里把天线区域的绿色标识部分做了明确区分，能提醒结构工程师在做整机堆叠的时候给这个区域留出足够的非金属净空。排针的排布是两侧各引出一排引脚，引脚的定义顺序和官方硬件完全对应，做外接扩展板设计的时候，可以直接对齐这个模型的引脚位置来做对接座的封装，不用再反复核对引脚定义的位置偏差。

　　从安装边界来看，整板的厚度包含板基、背面元件、正面排针的总高度都做了精准还原，四个角的安装孔位置、孔径大小也和实物一致，如果需要把开发板固定在外壳内部，可以直接用对应规格的铜柱配合安装孔固定，模型里的安装孔深度、周围的元件避让距离都准确还原，不用担心固定铜柱会和板上的电容、电阻元件产生干涉。板上的USB接口突出板边的长度也做了精准建模，做外壳侧孔的时候，只要按照模型里接口的外轮廓预留0.2mm左右的装配公差就能顺利装配，不会出现接口和外壳开孔错位的问题。

　　很多工程师在做项目初期，往往会因为没有精准的开发板模型，导致外壳设计反复修改，要么是排针位置和外壳的避让槽对不上，要么是USB接口开孔偏差插不上线，这个模型把所有元件的实际高度、位置都做了1:1还原，包括板上的小型贴片电容、电阻的高度，主芯片的散热片高度，都和实物的公差控制在合理范围内，在做整机结构干涉检查的时候，可以直接把这个模型导入装配体，和外壳、电池、外接传感器模块做配合检查，提前发现结构冲突的问题。另外排针的模型也做了细节还原，每一根插针的直径、塑料基座的高度都和实际排针一致，在设计扩展板的时候，可以直接用这个模型的排针来做对接母座的配合间隙验证，避免出现母座和排针插装过紧或者过松的问题。

　　在实际的项目应用里，这类开发板往往不是单独使用的，会搭配各类传感器模块叠层安装，这个模型的排针高度刚好适配常规的叠层安装间距，两层板之间的预留空间足够放下中间的接线、小型贴片元件，不会出现叠装后元件互相挤压的问题。板载的复位按键位置在板边的易操作区域，模型里按键的高度、按动行程的预留空间都做了体现，做外壳的时候如果要在复位按键对应的位置做按键帽，就可以参考这个按键的高度来设计按键帽的行程，保证按动手感的同时不会出现卡键的问题。还有板上的状态指示灯位置，模型里也做了准确的位置还原，做外壳的时候可以在对应位置做导光柱开孔，不用再拆开实物测量指示灯的具体坐标。
