铰接式万向传动nuckel关节结构

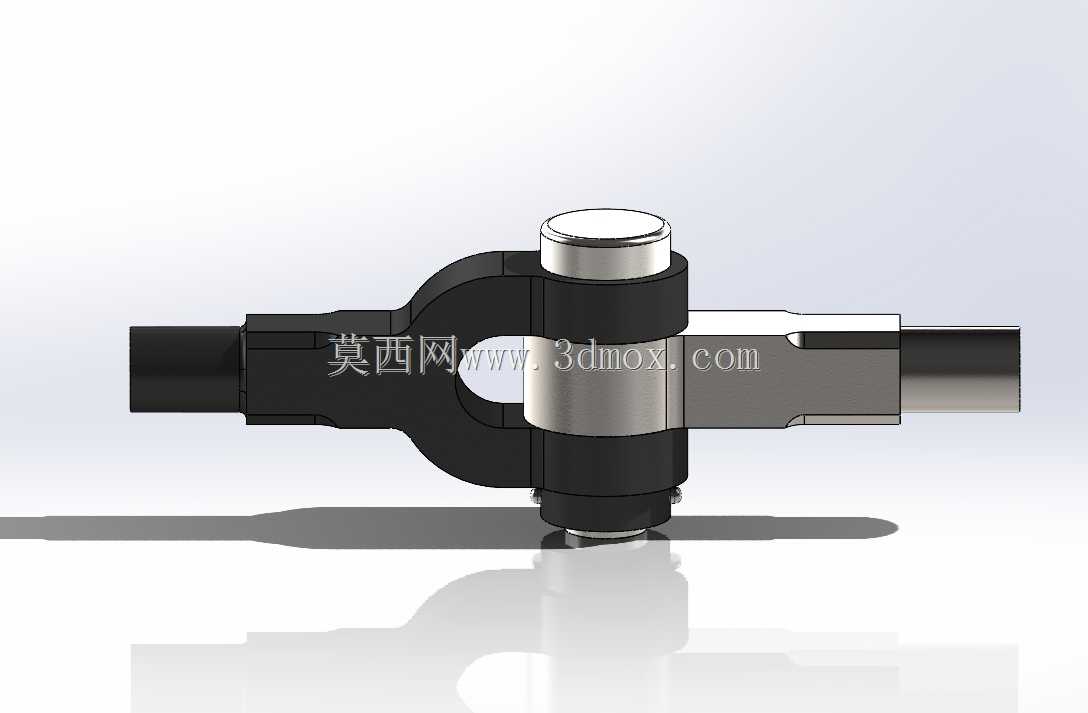

　　这类铰接关节结构常见于需要小角度扭矩传递、允许两连接轴存在一定偏角的机械传动场景，比如小型自动化设备的连杆传动端、工装夹具的活动连接位、轻型输送设备的摆臂衔接处，核心作用是在两轴存在同轴度误差或者需要相对摆动的工况下，持续稳定传递旋转扭矩，避免刚性连接带来的应力集中、轴件弯折断裂问题。从结构设计来看，该关节采用分体式抱合铰接结构，中间的销轴组件作为旋转核心，两侧分别对接不同规格的轴端，一侧为带防滑定位结构的黑色包覆连接端，适配非金属或者软质轴材的过盈配合安装，另一侧为金属切削成型的方轴衔接端，可直接插入对应规格的方孔传动位，无需额外键连接即可传递额定扭矩，减少装配工序。

　　设计过程中优先考虑了铰接位的耐磨性能，销轴与两侧抱合臂的接触位置设置了耐磨衬套结构，避免金属直接摩擦产生的磨屑卡滞，同时抱合臂的开口间隙经过公差匹配，既保证销轴转动的顺滑度，又控制径向窜动量在0.02mm以内，满足精密传动场景的间隙要求。外形尺寸方面，整个关节的径向最大尺寸集中在中间铰接座位置，轴向总长度适配常规10-15mm直径的传动杆安装，安装边界需要预留至少销轴直径1.2倍的径向摆动空间，避免关节摆动时与周边安装结构发生干涉。在实际选型应用时，需要注意该关节的额定传递扭矩匹配，其结构强度主要由中间销轴的抗剪切强度、抱合臂的抱紧力决定，不适用于大扭矩重载传动场景，更适合轻型传动、手动操作机构、小型实验设备的活动连接位。

　　结构建模时，需要重点管控铰接位的同轴度公差，两侧轴端的安装基准与销轴中心的垂直度误差需控制在0.01mm以内，否则装配后会出现转动卡滞、偏磨的问题；同时抱合臂的内圆弧面与销轴外圆的配合公差选择H7/g6的间隙配合，既保证转动灵活，又不会出现过大的旷量。连接端的结构设计做了差异化处理，黑色包覆端的外表面做了防滑纹理处理，当采用粘接或者过盈压装时，可增大连接摩擦力，避免传动过程中轴件松脱；金属端的方轴结构做了端部倒角，方便装配时快速导入对应安装孔，方轴的棱角处做了微小R角处理，减少应力集中，避免反复正反转传动时棱角崩裂。

　　这类关节结构相比传统的万向联轴器，结构更紧凑，零件数量更少，装配维护更简单，不需要定期加注润滑脂，依靠衬套的自润滑特性即可满足长期使用需求，在对安装空间有严格限制的小型设备中应用优势明显。建模过程中对所有配合面做了公差标注，生产加工时可直接参考三维模型导出的工程图进行机加工，铰接座的分体结构采用螺栓锁紧的方式抱紧销轴，锁紧力经过计算，既不会压变形衬套影响转动，又能保证销轴不会出现轴向窜动。在实际工况测试中，该关节可适应最大15度的两轴偏角，在偏角状态下传动效率可保持在90%以上，不会出现明显的传动滞后问题，适合低速摆动、小角度往复传动的应用场景，比如自动化设备的挡料摆臂、检测设备的探针调整架、小型工装的夹紧臂连接位等。
