多接口集成式液压油路阀块结构设计

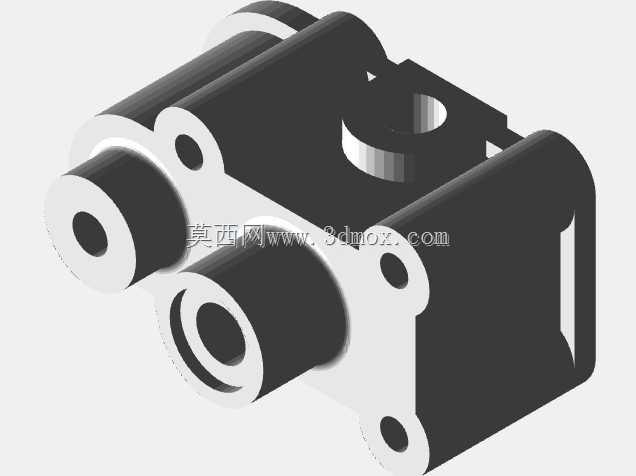

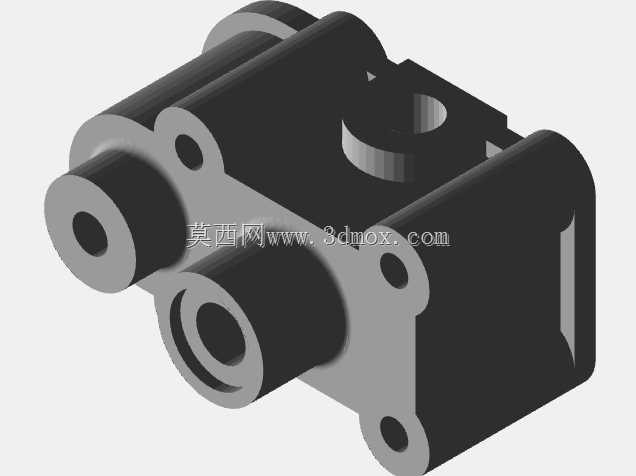

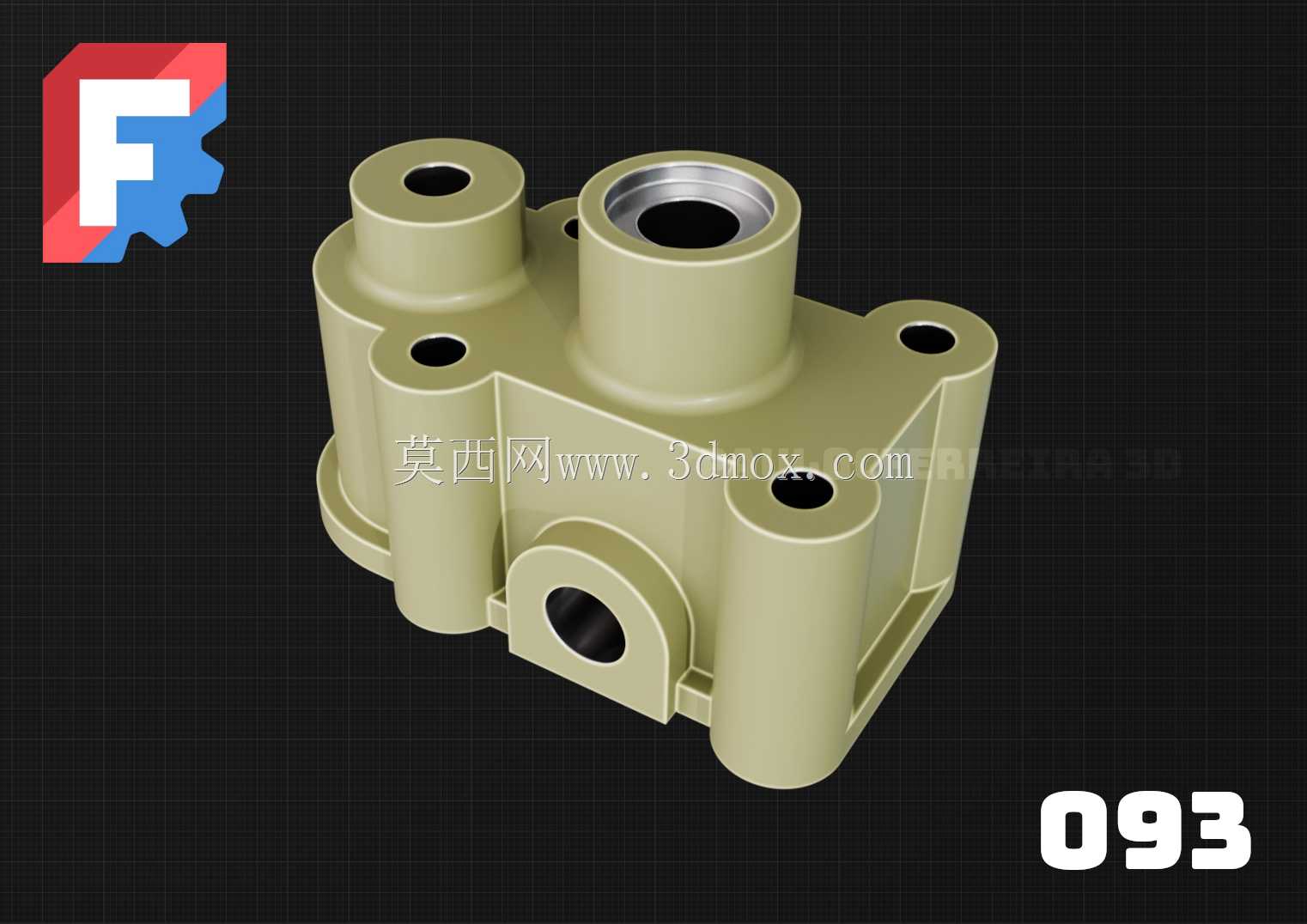

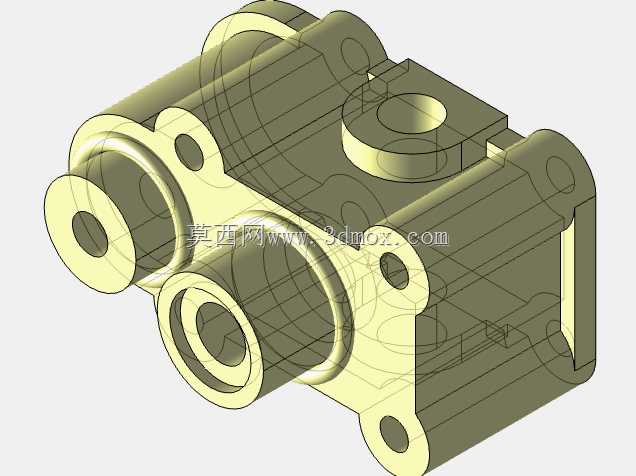

　　该零件属于液压系统中的集成式油路安装基座，核心作用是将分散布置的液压阀、管路接头整合在单一基体上，减少管路连接点的泄漏风险，同时压缩液压站的整体安装空间，在小型液压动力单元、机床液压夹具回路、自动化设备的执行元件供油模块中应用广泛。从结构设计逻辑来看，基体采用近似方形的安装底板作为承载基础，底板边缘预留的四个通孔为安装固定孔，孔径匹配常用的内六角圆柱头螺钉规格，安装时可直接穿过螺钉固定在液压站的安装面板或阀组安装板上，孔位的位置度公差控制在0.1mm以内，避免安装时出现螺钉别劲、密封面贴合不严的问题。

　　基体上凸起的多个圆柱凸台对应不同的油路接口，其中最高的凸台为进油口接口，内孔加工有标准管螺纹，用于连接液压泵的供油管路，凸台端面加工有密封槽，安装管接头时可放置O型圈实现端面密封，相比传统螺纹密封的形式，耐压能力更高，可承受25MPa以上的系统工作压力。其余高度较低的凸台为工作油口与回油口接口，分别对应连接液压缸、液压马达等执行元件的进出油管路，以及回油过滤器的管路接口，各凸台的高度根据接口的安装操作空间做差异化设计，避免相邻接头安装时出现扳手空间不足的问题。

　　基体侧面的横向通孔为测压口预留接口，可外接测压接头实时监测油路压力，也可作为溢流阀、单向阀等插装阀的安装孔，孔内加工有插装阀对应的安装台阶与密封槽，无需额外加工连接板即可直接安装标准插装元件。内部油路采用钻孔成型的方式设计，各油道之间的交叉位置做了工艺倒角处理，避免油液流动时出现直角节流导致的压力损失，油道内壁粗糙度控制在Ra1.6以内，减少油液流动阻力同时避免杂质附着在管壁造成油路堵塞。整体外形的边角位置做了R2-R3的圆角过渡，一方面避免加工与装配过程中尖锐边角划伤操作人员，另一方面减少铸件（或机加工毛坯）的应力集中点，提升零件在高压工况下的结构强度。

　　安装边界方面，零件的总宽度与长度控制在100mm以内，总高度不超过80mm，适合在空间紧凑的小型液压系统中布置，底板的安装孔距按照标准阀组安装尺寸设计，可直接替换同规格的标准油路块，无需修改安装面板的孔位。设计过程中优先考虑了加工工艺性，所有外表面均为平面与圆柱面的组合，可通过三轴加工中心一次装夹完成大部分加工工序，减少装夹次数带来的形位公差误差，内部油道的钻孔深度均控制在钻头长径比5:1的合理范围内，避免深孔加工出现的孔偏、排屑困难等问题。在功能特性上，该集成阀块将原本需要多个管接头、连接板才能实现的油路整合为一体，相比分散式管路连接，可减少70%以上的管路接头数量，大幅降低液压系统的泄漏点，同时缩短油路长度，减少系统的压力损失，提升液压系统的响应速度。在实际选型应用中，可根据系统的流量需求调整各油道的孔径，当系统流量在40L/min以内时，现有油道孔径可满足通流要求，若流量更大可适当加大对应油道的直径，同时调整凸台的接口尺寸匹配更大规格的管接头。
