电源变压器用U型插装式铁芯固定结构

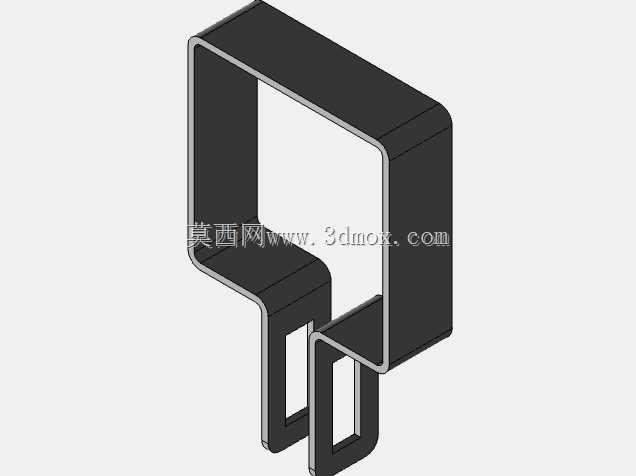

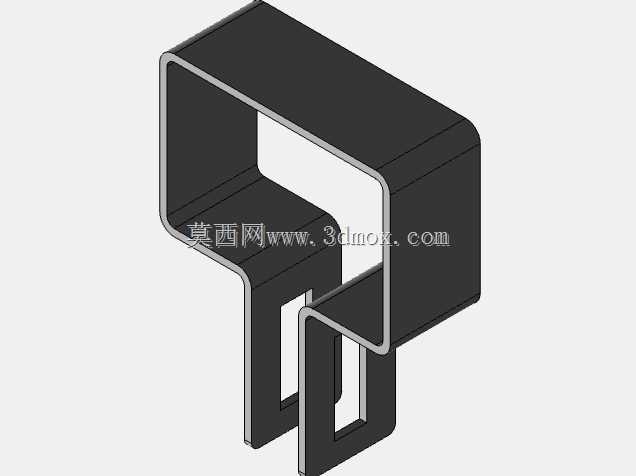

　　在工频小功率电源变压器的量产装配环节，铁芯固定结构的可靠性直接决定整器的抗振性能与磁路闭合效率，这款U型插装式固定结构正是针对桌面式工业控制电源、小功率充电模块内置变压器的装配需求设计的。不同于传统叠片铁芯采用的焊接或钢带捆扎固定方式，该结构采用一体化弯折成型的框体设计，主体为对称的U型闭合框，下端延伸出两个带矩形镂空的插装支脚，可直接插入变压器骨架预设的安装卡槽内，无需额外焊接或螺丝紧固，装配时仅需将叠装好的硅钢片从框体上端开口推入，待硅钢片叠厚达到设计值后，将支脚插入骨架对应卡槽，通过支脚与骨架卡槽的过盈配合即可完成铁芯的周向固定，单台产品的铁芯装配耗时可压缩至传统捆扎工艺的三分之一，适配自动化产线的快速插装工序。

　　从实际应用场景来看，这类固定结构多用于额定功率15W至60W的开放式EI型电源变压器，常见于工业PLC辅助供电模块、小型工控仪表内置电源、民用小家电控制板电源等场景，这类场景下变压器多安装在封闭的设备壳体内部，无额外的外部固定支架，铁芯的固定完全依赖自身结构与骨架的配合，因此对结构的抗侧向偏移能力有明确要求。该结构的框体内腔尺寸与对应规格硅钢片的外形尺寸采用H7/h6的间隙配合，既保证硅钢片可以顺畅推入框内，又能限制硅钢片叠组在框内的横向窜动，避免设备运输过程中因振动导致硅钢片错位产生的空载电流增大、运行噪音超标问题。

　　下端支脚的矩形镂空并非减重设计，而是为了在插装时给骨架上的定位卡扣提供让位空间，当支脚插入卡槽到位后，骨架上的塑料卡扣会自动卡入支脚的镂空槽内，形成轴向的防脱限位，即使变压器在长期运行中出现温升导致的塑料骨架轻微蠕变，卡扣与镂空槽的配合也能避免支脚从卡槽中脱出。设计过程中针对框体的弯折圆角做了反复优化，最初的方案采用R0.5的内弯折圆角，试产时发现弯折处存在应力集中，经过100次冷热循环（-20℃至85℃）后弯折处出现微裂纹，后续将内弯折圆角调整为R1.2，同时在弯折处增加了0.1mm的压筋强化，既保证了框体的整体刚度，又消除了应力集中带来的断裂风险。

　　框体的侧壁厚度根据对应变压器的功率等级做了差异化匹配，30W以下规格采用0.8mm厚的冷轧钢带冲压弯折，30W至60W规格采用1.0mm厚的钢带，避免侧壁过薄导致的框体变形，或过厚带来的材料浪费与装配尺寸超差。安装边界方面，该结构的最大外轮廓尺寸比对应硅钢片叠组的外轮廓大1.2mm，其中两侧侧壁各占0.4mm厚度，前后方向的限位边各占0.2mm，保证安装后不会超出骨架的预设安装空间，不会与变压器外围的绕组、绝缘胶带产生干涉；下端支脚的伸出长度为8mm，插入骨架卡槽的有效深度为6.5mm，预留1.5mm的装配余量，避免因骨架注塑尺寸公差导致支脚插装不到位。在磁路适配性上，该结构的框体本身不参与导磁，所有导磁功能由框内包裹的硅钢片叠组完成，框体仅承担固定与限位作用，因此材料选用普通冷轧碳素钢带即可，无需采用硅钢材料，在保证结构强度的前提下有效控制了物料成本。实际装配验证中，采用该固定结构的变压器在10-500Hz的扫频振动测试中，铁芯无错位、无松动，空载电流测试值与设计值偏差小于3%，连续72小时满负载运行后，铁芯固定结构无明显形变，固定可靠性满足工业级电源的长期使用要求。
