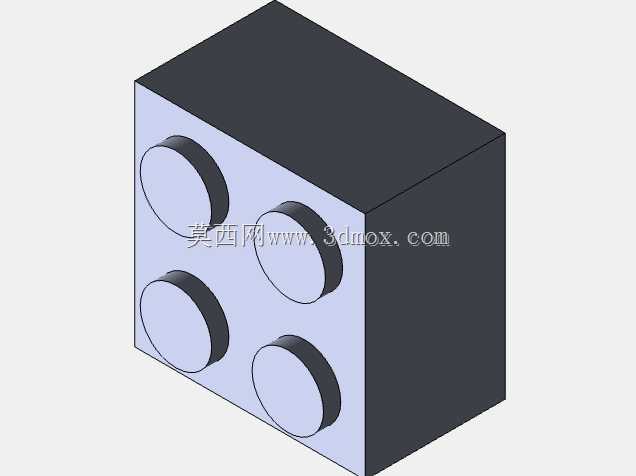

2x2凸点标准拼接积木块结构设计

　　日常做机械结构演示、工装快拆验证的时候，经常会用到这类标准化拼接块做快速搭装，这次做的这款2x2凸点积木块，就是专门针对教学演示、快速原型搭装场景做的结构设计。先从实际使用场景说，不管是职业院校机械专业做机构运动演示，还是自动化设备前期做工位排布的快速搭装验证，或是创客做小型装置的快速拼接，这类标准拼接块都能省去大量定制连接件的加工时间，靠统一的拼接公差实现快速拆装组合。

　　设计的时候最先考虑的是凸点的配合公差，四个凸点均匀分布在块体顶面，凸点的直径、高度以及相邻凸点的中心距，完全匹配通用拼接积木的行业通用公差带，凸点侧面做了微小的拔模斜度，既保证拼接的时候有足够的摩擦力不会松脱，又不会因为过盈量太大导致拆卸困难，反复拆装几十次也不会出现凸点磨损松旷的问题。块体本身是规整的长方体结构，六个面的平面度控制在0.05mm以内，除了顶面的凸点，其余五个面都是平整基准面，不管是做堆叠搭建，还是用做小型机构的安装基座，都能保证贴合面没有间隙，不会出现搭建后整体歪斜的情况。

　　从安装边界来看，块体的长宽尺寸严格遵循2倍凸点间距的标准模数，高度采用通用积木块的标准高度值，不管是和同规格的块体横向拼接，还是和不同高度的块体纵向堆叠，都能实现完全对齐，不会出现错位、高低不平的问题。块体的边角做了微小的圆角处理，不是尖锐的直角，一方面是避免搬运、搭装的时候划伤操作人员，另一方面也能减少边角磕碰导致的块体崩缺，延长零件的使用寿命。

　　实际做结构验证的时候，特意针对拼接强度做了测试，单个凸点的插拔力控制在15N到20N之间，四个凸点同时拼接的时候，整体能承受50N的垂直拉力不会松脱，完全满足教学演示、轻型原型搭装的负载要求。块体的壁厚设计也做了优化，在保证整体结构强度的前提下，内部做了均匀的减重结构，既不会因为壁厚太薄导致块体受力开裂，也不会因为壁厚过大造成材料浪费，适合小批量3D打印或者注塑加工生产。

　　另外在设计的时候也考虑了多场景适配，块体的底面是完全平整的平面，可以直接粘贴在亚克力板、铝型材台面等各类基准面上，作为固定拼接基座使用；侧面的平整面也可以通过胶水、螺丝固定其他小型零件，拓展作为小型传感器、执行元件的安装座使用。不同于普通玩具类积木的松散公差，这款拼接块的尺寸公差严格控制在±0.02mm以内，搭建多块组合的结构时，累积误差不会超过0.1mm，完全能满足机械结构演示的精度要求，不会出现搭到最后整体错位合不上的情况。

　　很多时候做机械原理教学，比如连杆机构、齿轮传动的演示，不需要一开始就加工金属零件，用这类标准拼接块快速搭出机架，再配合标准的传动零件，几个小时就能做出可动的演示模型，学生能直观看到机构的运动逻辑，比纯图纸讲解的效果好很多。还有做小型自动化设备的方案验证时，用这类拼接块快速搭出工位的大致布局，能提前验证工位间距、操作空间是否合理，避免后期加工零件的时候出现尺寸干涉，大幅缩短方案验证的周期。
