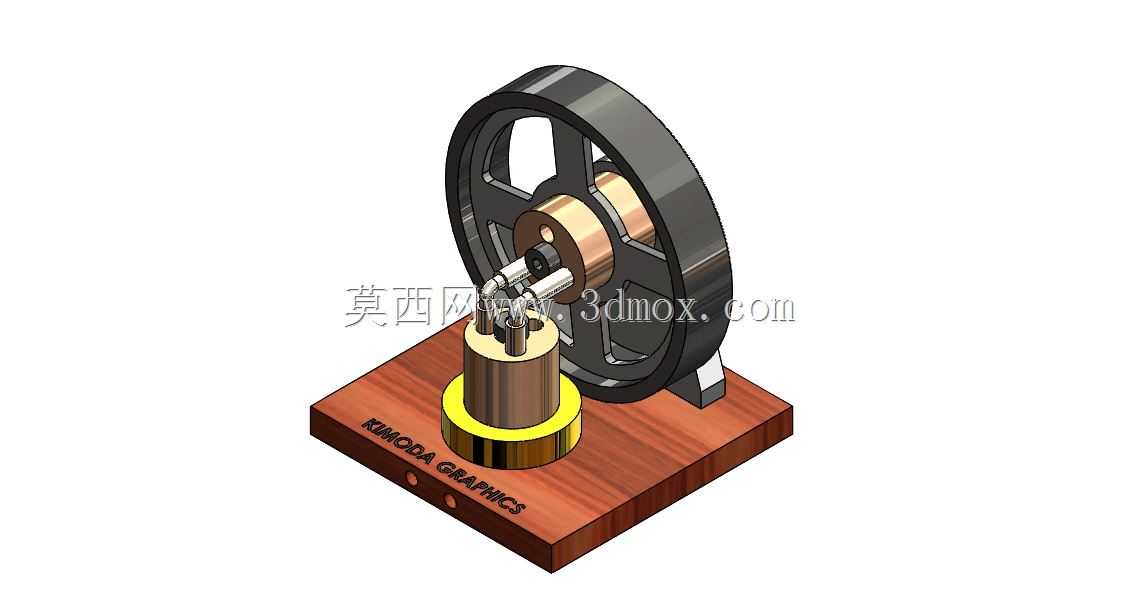

这套旋转轮机构在小型动力原理演示、教学实验台搭建以及微型动力装置原型验证场景中有着很高的适配性,很多职业院校的机械基础实训区、青少年科创活动的机械原理展示区,都会用到这类结构来直观呈现旋转运动的传递逻辑,它不需要复杂的外接动力输入,就能清晰展示曲柄滑块类结构将往复运动转化为连续旋转运动的完整过程,也能反向演示旋转运动带动活塞组件做直线往复动作的传动关系。从实际功能来看,这套机构的核心是大直径的飞轮结构,厚重的轮缘设计可以储存旋转过程中的转动惯量,在动力输入存在间歇性波动的时候,依靠自身的惯性维持输出转速的平稳性,避免机构出现卡滞或者转速骤变的问题,很多早期的小型往复式动力装置都会搭配这类飞轮结构,来抵消活塞往复运动产生的冲击力,让整个运转过程更加顺滑。中间的曲柄连接组件采用了偏心轴配合铜套的结构,铜套的自润滑特性可以降低转动副之间的摩擦损耗,不需要频繁加注润滑脂就能维持长时间的顺畅运转,连接部位的销轴做了防脱限位设计,避免高速旋转过程中连接件脱出引发结构失效。下方的活塞组件做了阶梯式的结构设计,外层的黄铜色衬套既可以作为导向结构约束活塞的运动轨迹,让活塞始终沿着垂直于基座的方向做往复运动,也能在一定程度上隔绝运转过程中产生的细微碎屑,避免碎屑进入配合间隙导致运动卡涩。
基座部分采用了实木纹理的平板结构,四个角做了轻微的倒角处理,避免尖锐边角在搬运或者操作过程中造成磕碰损伤,基座上预留了两个小型的安装定位孔,可以通过螺栓将整个机构固定在实验台或者展示架上,安装孔的间距经过了适配性设计,能够匹配多数标准实验台的安装孔位,不需要额外打孔改造就能完成固定。设计这套结构的时候,首先要考虑的是飞轮的动平衡问题,轮缘的厚度要保持周向均匀,重心必须落在旋转轴的中心线上,否则高速旋转的时候会产生明显的振动,不仅会产生噪音,长期运转还会导致轴承部位的磨损加剧,因此建模过程中需要对飞轮的质量分布做对称校验,确保各个方向的重量偏差控制在合理范围内。
其次是曲柄的偏心距设计,偏心距的大小直接决定了活塞的往复行程,偏心距过大会导致活塞运动到上下止点的时候冲击力过大,偏心距过小则会让旋转运动的输出扭矩不足,需要结合飞轮的直径和整体结构的尺寸做匹配计算,让行程和扭矩达到一个平衡的状态。另外,各个转动副之间的配合间隙也需要做合理设定,间隙过大会导致机构运转的时候存在明显的旷量,运动传递精度下降,间隙过小则会增大摩擦阻力,甚至出现温度升高之后的胀死问题,铜套和销轴之间的配合一般选用间隙配合的公差等级,既保证转动顺畅,又不会有明显的晃动。
从安装边界来看,整个机构的横向最大尺寸不超过飞轮的直径,纵向尺寸从基座底部到飞轮顶端的高度控制在适合桌面展示的范围内,不会占用过多的台面空间,基座的厚度足够支撑整个上部结构的重量,即使在飞轮高速旋转的时候也不会出现倾翻的问题。在实际的教学应用中,这套机构可以搭配透明的外罩使用,既能够让观察者清晰看到内部的传动过程,也能避免旋转的飞轮误触到操作人员,提升演示过程的安全性。在做原型验证的时候,还可以在飞轮的轴端外接扭矩传感器或者转速传感器,来测量不同输入状态下的转速波动和扭矩输出数据,为后续的小型动力装置设计提供实测参数支撑。很多机械入门的建模学习者也会选择这类结构作为练习素材,因为它涵盖了旋转件、偏心件、往复运动件、基座固定件等多种典型的机械结构特征,建模过程中可以练习旋转特征、拉伸特征、装配配合、干涉检查等多个常用的三维建模技能,完成建模之后还可以做运动仿真,验证各个部件的运动轨迹是否存在干涉,运动行程是否符合设计预期。
