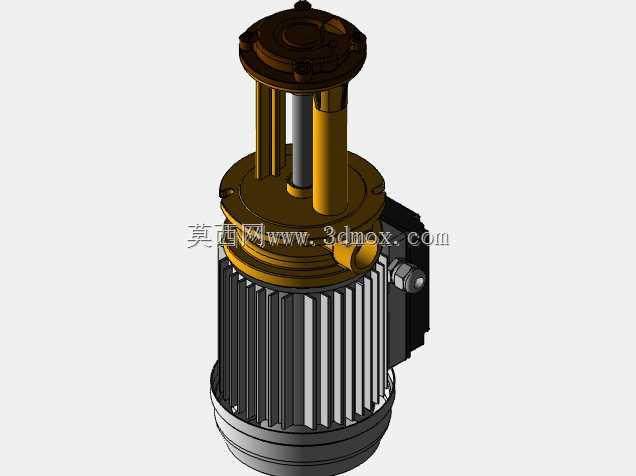

立式浸入式冷却循环电泵三维结构

　　这款立式结构的电驱泵组，主要面向机床冷却、小型工业设备循环供液场景设计，日常工况下多浸入切削液箱、冷却储液槽内完成流体输送，为加工工位提供持续的切削液冲淋、设备换热介质循环动力，也可适配小型水循环系统、低压清洗工位的供液需求。从结构布局来看，整机采用上部出液、下部浸入液下的安装形式，驱动段与泵体液路段做了同轴集成设计，电机外壳采用轴向散热筋结构，沿机壳圆周均匀分布的凸起筋条可以在电机运行时增大与空气的接触面积，即便泵组上部露出液面、处于半封闭的设备舱内，也能依靠自然对流带走绕组产生的热量，避免长时间运行出现过热降效。

　　顶部的出液接口采用法兰式连接结构，接口端面预留了均匀分布的螺栓孔位，可以直接对接金属管路或者耐油软管，安装时不需要额外做转接结构，接口的中心高度与泵体安装法兰的间距经过匹配设计，能够适配多数常规机床冷却水箱的盖板开孔尺寸，安装时只需要将泵体下部浸入液面以下，通过中部的安装法兰搭在水箱盖板上完成固定，不需要额外做竖向支撑结构，现场拆装维护的操作门槛较低。泵体的液下段采用多级导流结构，进液口设置在液下段的最底端，浸入液面后可以最大程度降低吸程损失，即便储液槽内液位出现一定幅度的波动，也能保证稳定吸液，不会出现吸空导致的泵体振动、流量不足问题。

　　叶轮腔与电机腔之间设置了多层密封结构，既可以防止输送的切削液、冷却水渗入电机绕组造成短路，也能阻挡电机腔内的润滑脂渗漏到输送介质中，避免污染切削液影响加工工件表面质量。从安装边界来看，整机的最大外径集中在电机机壳位置，液下段的直径小于电机段直径，水箱盖板的开孔只需要略大于液下段外径即可完成穿装，安装法兰上预留的长圆孔可以适配一定范围内的孔位偏差，现场安装时不需要对水箱盖板做二次精加工。泵体的竖向总长度经过优化，液下浸入深度可以覆盖常规100升到300升容积的工业冷却水箱，既不会因为长度过短导致低液位时吸空，也不会因为长度过长触碰水箱底部的沉渣区域，减少吸入杂质造成叶轮卡滞、流道堵塞的概率。在设计细节上，电机接线盒设置在机壳侧方，接线口朝向可以根据安装方向做调整，方便现场布线时走线，避免管路与线缆出现干涉；顶部的排气螺塞可以在首次加注介质、泵体初次启动时排出腔内积气，保证叶轮快速建立压力，减少空转磨损。整体结构没有多余的外置附件，所有连接部位都采用止口定位加螺栓紧固的形式，日常维护时只需要拆开中部的连接螺栓就可以更换密封件、清理叶轮处缠绕的切屑，不需要将整台泵从设备上完全拆除，能大幅降低设备运维的停机时间。

　　从实际使用的适配性来看，这款泵的输出压力与流量参数刚好匹配普通金属切削机床的冷却需求，单台泵就可以同时为2到3个加工喷嘴提供稳定的切削液供给，不需要额外加装增压元件；结构的动平衡精度按照工业泵的常规要求做了匹配，额定转速运行时的振动幅度控制在较低范围，安装在薄钢板制作的水箱盖板上也不会出现明显的共振异响，适合在中小型加工设备、配套冷却单元中集成使用。建模过程中对各个配合面的公差做了对应预留，安装法兰的平面度、止口的同轴度都按照实际加工的工艺要求做了还原，结构件之间的避让间隙也符合实际装配的操作空间要求，不存在结构干涉、无法装配的问题，可以直接作为设备选型时的布局参考、冷却系统设计时的占位模型使用，也可以用来做安装干涉检查、管路走向排布的校核依据。
