Ду50规格潜水泵自动耦合升降装置

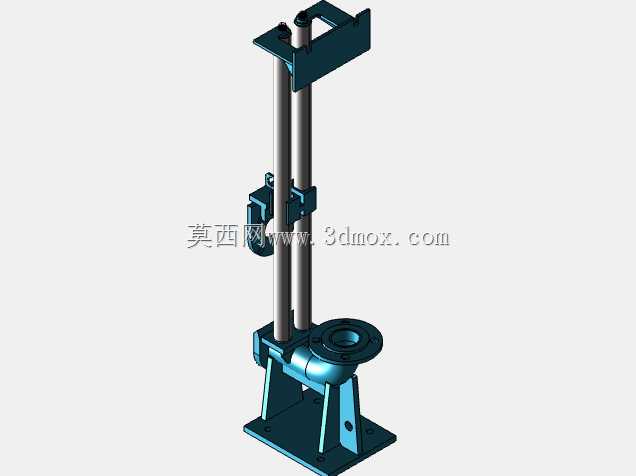

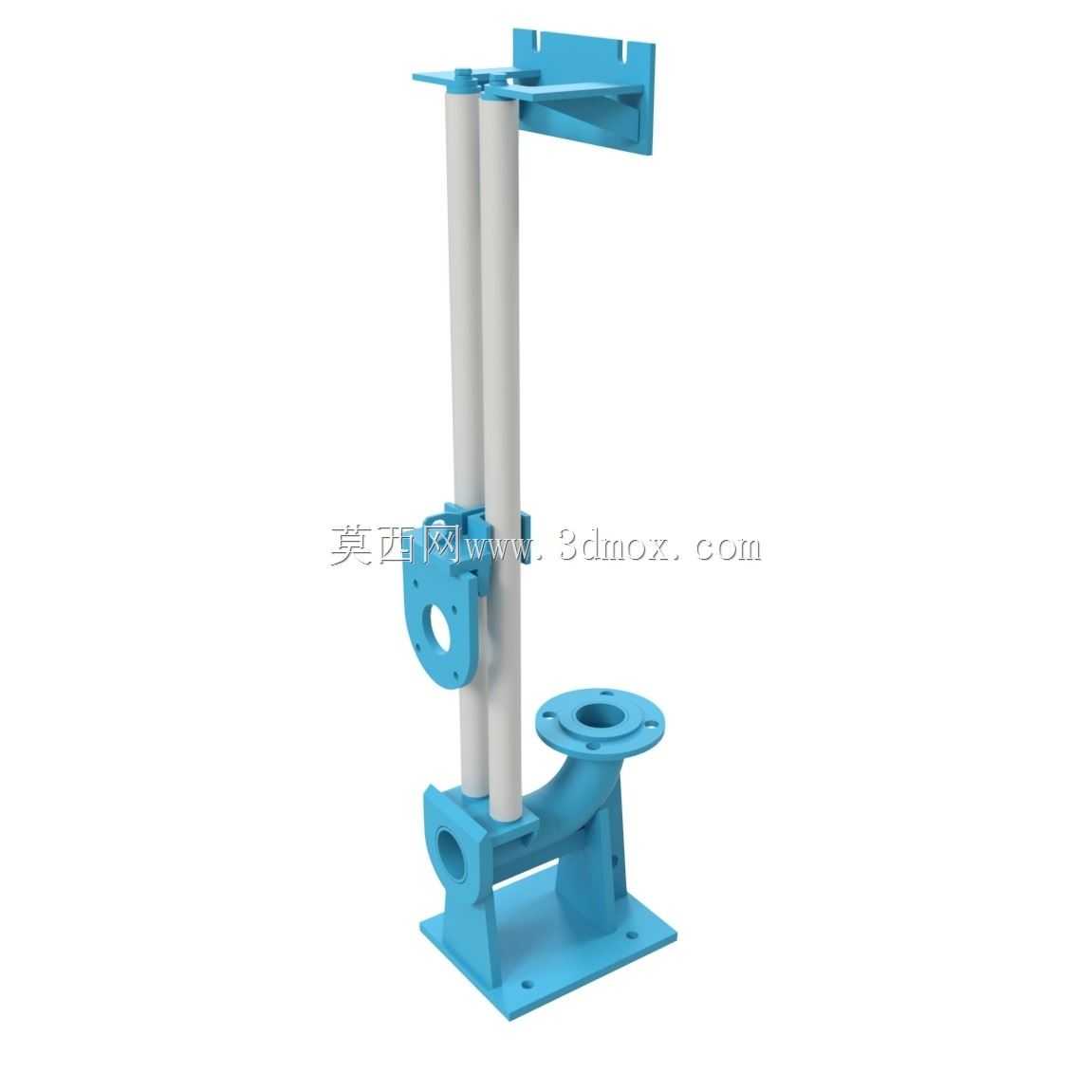

　　在市政给排水、建筑地下空间排污、工业废水收集输送的场景里，潜水泵的安装维护一直是现场运维的核心痛点——传统硬管连接的潜水泵每次检修都需要排空集水池、人员下池拆卸管路，不仅作业效率低，有限空间作业还存在不小的安全隐患，这套Ду50通径的耦合式升降装置，就是针对这类痛点开发的泵用配套安装结构。整套装置的核心功能是实现潜水泵在集水池内的无干预自动对接与沿导轨升降，当需要下放泵体时，泵体自带的耦合接口顺着两根平行的垂直导轨滑下，到达底部安装座位置时，依靠泵体自身重量实现法兰面的自动压紧密封，不需要人员下池进行螺栓紧固；当需要提泵检修时，直接通过起吊设备提拉泵体的吊耳，就能让耦合接口自动脱离密封座，顺着导轨把泵体提升到池面，全程不需要人员进入池内作业，大幅降低运维的安全风险与作业时长。从结构设计逻辑来看，整套装置分为底部固定支座、垂直导向导轨、顶部安装固定架、泵体耦合连接座四个核心部分。底部支座采用带加强筋的板式焊接结构，法兰接口通径为Ду50，也就是公称通径50mm，法兰的螺栓孔位完全匹配同通径的排水管路标准，支座的底板开有四个安装孔，用于通过膨胀螺栓或者化学锚栓固定在集水池的混凝土底面上，支座的密封面加工有密封槽，用于嵌入橡胶密封圈，保证泵体耦合后的管路密封性能，避免输送的污水从接口处渗漏。垂直导向部分采用两根平行的圆形光轴作为导轨，导轨的材质选型兼顾耐腐蚀与结构强度，适配污水环境下的长期使用，两根导轨的中心距经过精准计算，既保证泵体升降过程中不会出现卡滞，又能控制耦合接口的对位偏差，保证下放到底部时能准确卡入密封座。顶部固定架采用悬臂式的折弯焊接结构，通过螺栓固定在集水池的顶面混凝土边缘或者检修平台的钢梁上，架体上开有导轨安装孔与腰型调节槽，安装时可以微调两根导轨的垂直度与平行度，补偿土建施工的尺寸误差，保证导轨的直线度满足泵体顺畅滑动的要求。

　　泵体侧的耦合座采用弯管式流道设计，一端与潜水泵的出口法兰对接，另一端加工有与底部支座匹配的密封对接面，耦合座的两侧安装有导向滑套，滑套的内径与导轨外径采用间隙配合，滑套内部可以镶嵌自润滑耐磨衬套，减少升降过程中的摩擦阻力，同时避免长期使用后导轨磨损导致的对位偏差。从安装边界尺寸来看，整套装置的垂直高度可以根据集水池的实际深度进行适配调整，常规适配的池深范围在2米到5米之间，底部支座的安装平面需要保证水平度误差不超过1/1000，避免泵体下放后出现密封面偏斜导致的渗漏；顶部安装架的固定位置需要预留足够的起吊操作空间，保证泵体提升到池面后有足够的空间进行检修拆卸。

　　在实际选型应用中，这套装置只适配出口通径为Ду50的潜水泵，也就是流量范围在10-30立方米每小时、扬程在10-30米区间的潜水排污泵或者潜水泵，不能适配更大通径的泵体，否则会出现耦合接口不匹配、导轨承重不足的问题。设计过程中还充分考虑了污水环境的腐蚀问题，所有与污水接触的金属结构件都做了防腐处理，焊接部位全部做了满焊打磨，避免出现焊缝腐蚀导致的结构失效；导向滑套的耐磨衬套采用耐污水腐蚀的材质，不需要定期加注润滑脂，减少后期的维护工作量。另外，整套装置的流道设计采用顺滑的弯头过渡，尽可能减少流体经过耦合装置时的水头损失，避免因为流道突变导致的管路阻力增大，影响水泵的实际输送效率。

　　在现场安装调试时，需要先固定底部支座，再安装顶部固定架，之后穿入两根导轨，通过顶部架的腰型槽调整导轨的垂直度，保证两根导轨的平行度误差不超过2mm每米，调整完成后锁紧导轨的固定螺栓，之后再将带耦合座的潜水泵沿导轨缓慢下放，确认泵体能够依靠自重顺利滑到底部，且耦合面密封压紧到位，之后再连接出水管路与起吊链条，完成整套安装流程。这套结构相比传统的固定式潜水泵安装结构，最大的优势就是全生命周期内的运维成本大幅降低，尤其是在地下车库集水井、地铁站排水泵站、小型工业废水收集池这类人员下池作业难度大的场景，能够把单台泵的检修时间从原来的2-3小时缩短到20分钟以内，同时彻底规避有限空间作业的安全风险。
