移动式潜水离心渣浆电泵结构设计

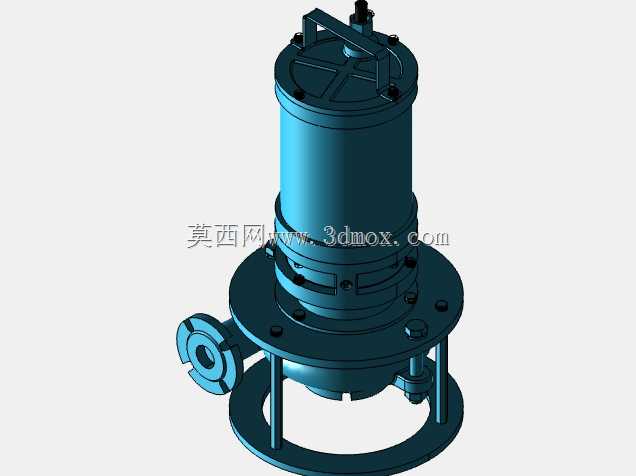

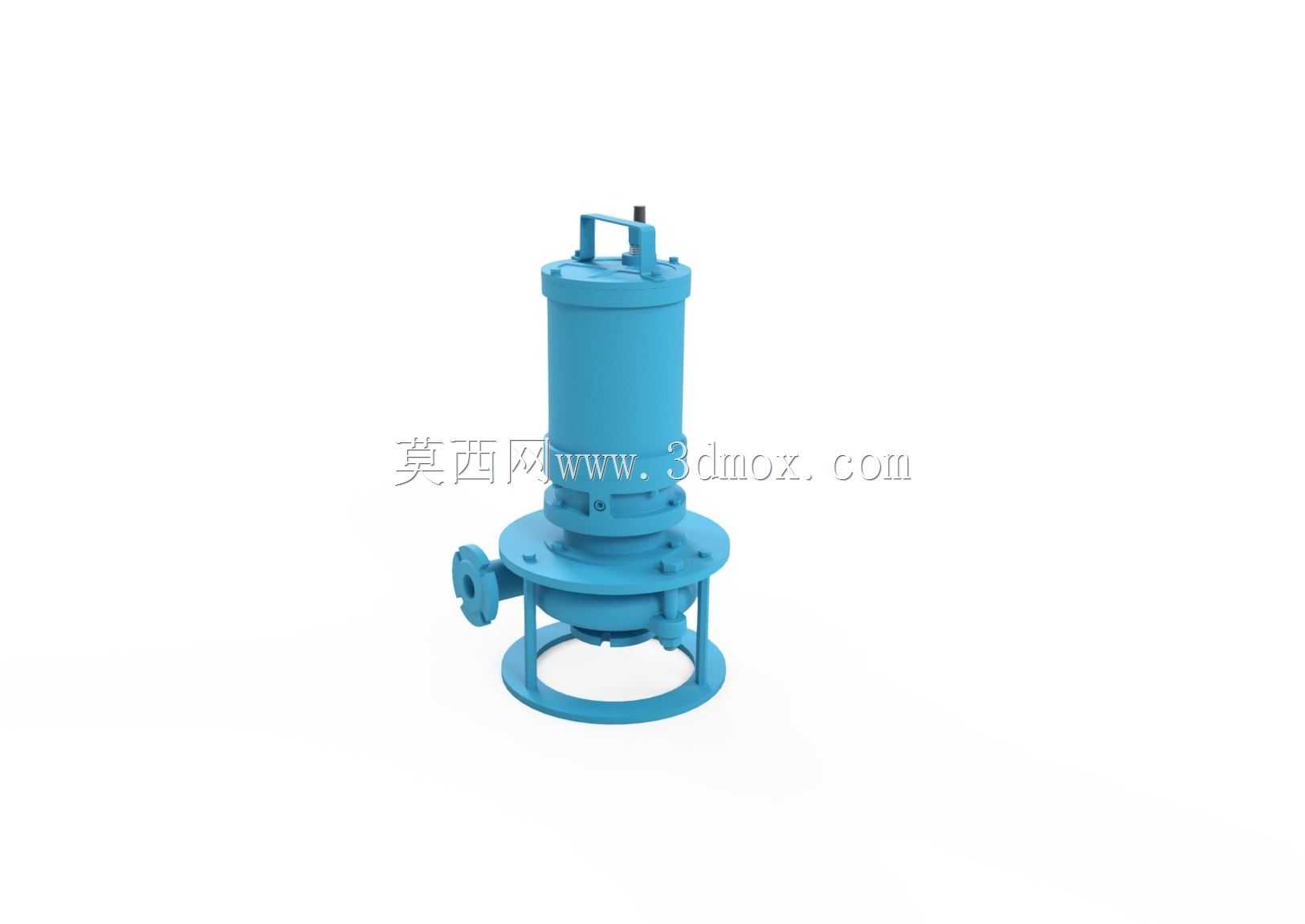

　　这款潜水式离心电泵的结构设计，核心瞄准矿山选矿、尾矿输送、基坑排渣这类高磨蚀性流体输送场景，区别于普通清水潜水泵，整体结构从过流部件材质匹配到安装支撑形式，都围绕含固体颗粒的浆体输送工况做了针对性优化。从整体结构布局来看，电机舱与泵体采用同轴直联的单筒式布局，上部为密封的干式电机腔，外置吊耳结构方便现场吊装移位，中部为机械密封腔隔离电机与过流介质，下部为离心叶轮与蜗壳流道，侧置的水平出口法兰直接对接输送管路，底部的环形支撑脚架既可以保证泵体直立放置在泥渣层表面时，进水口留有足够的进流间隙，避免大颗粒杂物直接堵塞叶轮进口，也能在移动吊装时保护底部进水边不被磕碰变形。

　　在实际工况应用中，这类泵不需要搭建固定的泵基础，也不需要提前灌泵引水，直接吊入作业面的浆体液面以下即可启动工作，非常适合矿山采场工作面的临时排渣、河道清淤的移动作业、选矿厂磨矿环节的矿浆短距离转运，以及建筑工地基坑内含砂污水的抽排，相比卧式渣浆泵，省去了复杂的进水管路安装和引水装置布置，转场作业的效率提升非常明显。过流部件的设计上，叶轮采用大流道的无堵塞结构设计，能够通过最大粒径2mm的固体颗粒，流道的型线做了耐磨优化，减少固体颗粒在流道内的直接冲击磨损，蜗壳的壁厚比普通清水泵厚30%以上，配合高硬度的耐磨材质，能够应对质量浓度25%以内的磨蚀性浆体输送，适配的浆体密度最高可达1300kg/m³，即使是选矿流程里的粗选尾矿、含石英砂的建筑污水，也能保证足够的过流部件使用寿命。

　　密封结构是这类潜水渣浆泵的设计核心，电机轴与泵腔之间采用双端面机械密封结构，密封腔内置独立的润滑腔，避免浆体中的固体颗粒进入密封摩擦面，同时电机腔的外壳做了环形散热筋结构，即使泵体部分露出液面（只要机械密封段完全浸没在介质中），也能通过外壳的散热结构保证电机温升在允许范围内，不会出现普通潜水泵干烧烧毁的问题。安装边界上，侧出口采用标准的法兰连接尺寸，用户可以直接对接同管径的金属输送管或者耐磨橡胶管，底部支撑脚的安装孔位可以适配临时的固定支架，在需要长期固定作业的点位，可以通过膨胀螺栓将泵体固定在混凝土基础上，避免运行过程中泵体移位导致出口管路受力变形；顶部的电缆出线口做了压紧式密封结构，能够承受最大0.1MPa的外部水压，保证潜水深度范围内的电缆进线处不会出现渗水问题。

　　从结构建模的细节来看，叶轮与轴的连接采用普通平键加锁紧螺母的固定形式，方便后期过流部件磨损后的拆卸更换，泵体与电机腔的连接法兰处设置了O型密封圈槽，装配时配合耐油橡胶密封圈实现静密封，所有外露的紧固件都采用不锈钢材质，避免长期在污水环境中出现锈蚀卡死的问题。整体的外形结构紧凑，立式直联的设计让整机的重心落在底部支撑脚的中心范围内，直立放置时的稳定性很好，即使在不平整的泥渣作业面，也不容易出现倾倒的问题。在选型适配时，需要注意出口管路的通径要与泵出口法兰保持一致，避免管路通径过小导致输送阻力增大，加剧过流部件的磨损，同时如果输送的浆体中固体颗粒浓度超过设计上限，需要适当降低泵的实际运行扬程，避免电机出现过载的问题。
