工业通风管路45度焊接弯头结构

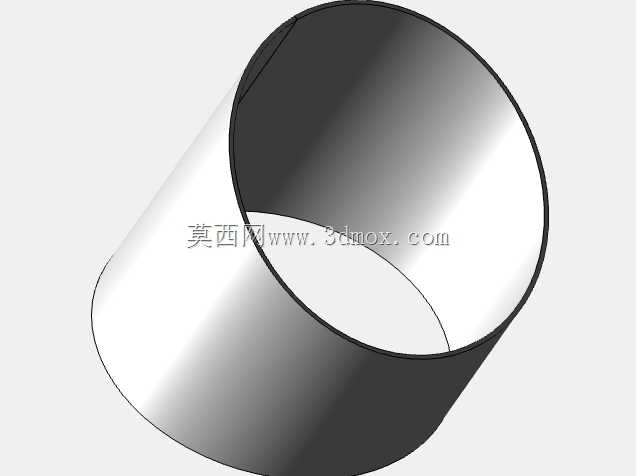

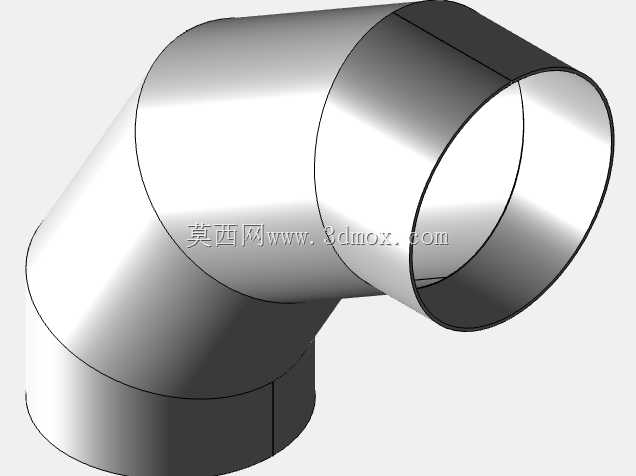

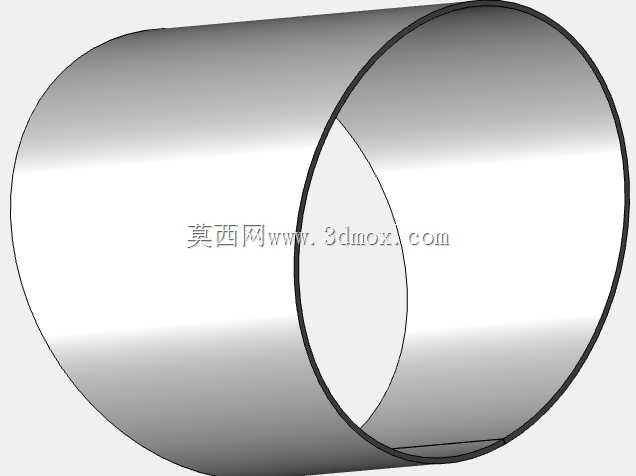

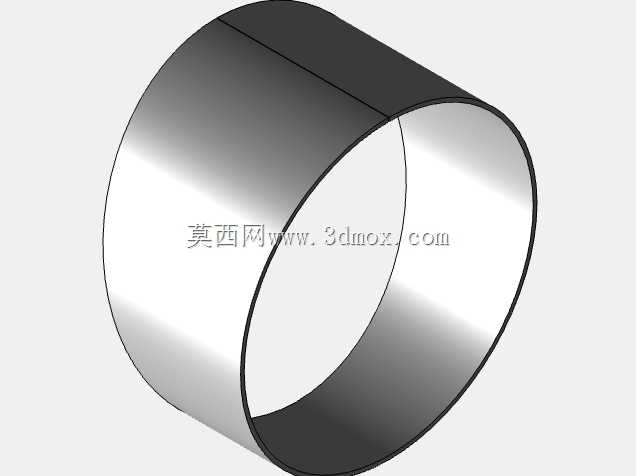

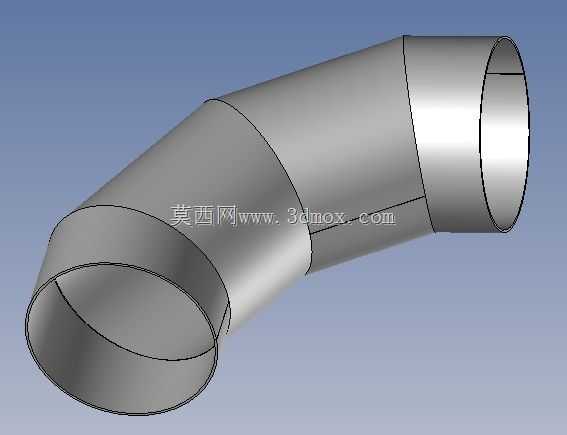

　　在工业通风除尘、低压流体输送、车间排气系统的管路布设场景中，这类变角度弯头是改变管路走向的核心连接件，区别于标准90度直角弯头，45度转向结构能大幅降低管路内的流体阻力，减少风阻带来的动力损耗，尤其适配大管径、低风压的通风系统，避免直角转向造成的紊流、积尘问题。从结构设计来看，该弯头采用两段等径直筒段加中间斜切对接的成型逻辑，两端预留的直边段并非冗余结构，一方面是为现场焊接、法兰对接提供足够的操作空间，避免焊缝处于弯折应力集中区，另一方面能保证管路对接时的同轴度，减少安装错位带来的密封隐患。

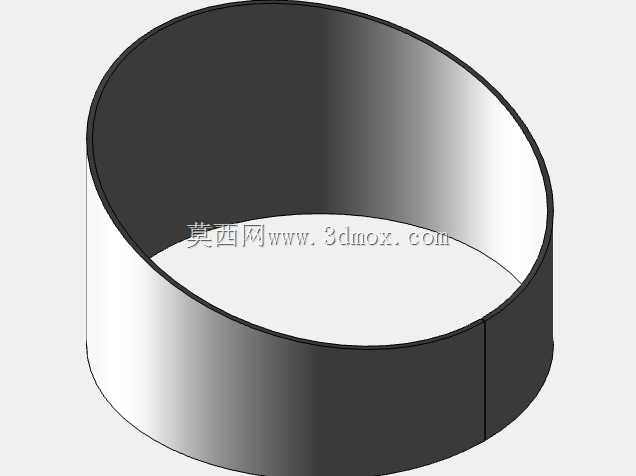

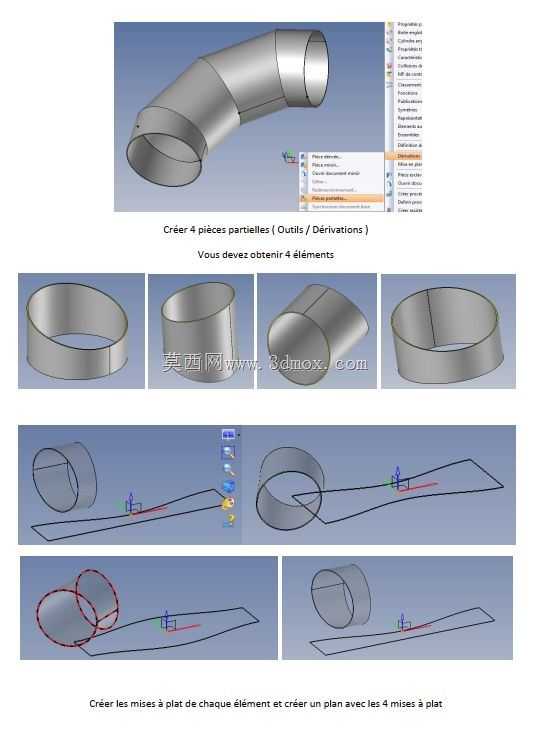

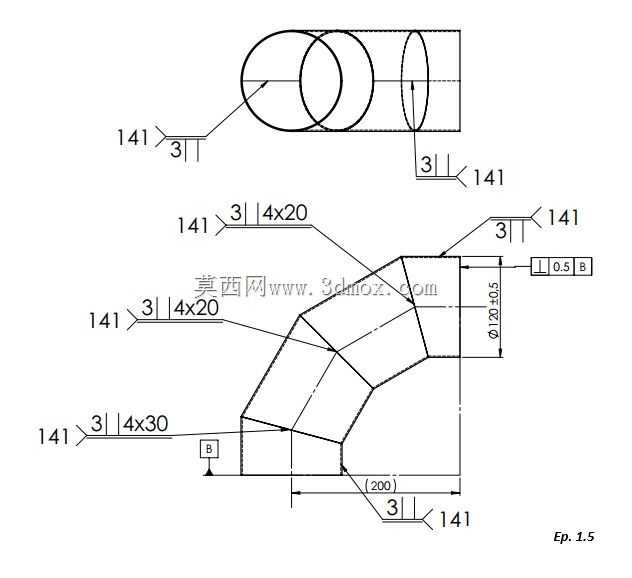

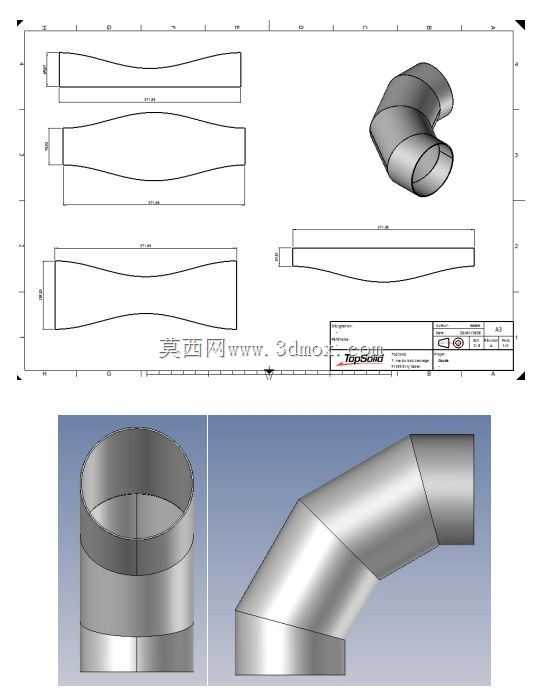

　　中间弯折段的斜切角度经过精确核算，转向后两端管路的轴线夹角为45度，弯折处的曲面过渡平滑，没有突变的折角，能让含尘气流、低压空气顺畅通过，减少颗粒物在弯折处的沉积，降低后期管路维护的清堵频率。从安装边界来看，该弯头两端接口为等径圆形截面，适配同规格的圆形通风管道，安装时可采用焊接、抱箍连接或者法兰对接多种方式，两端直段的长度足够覆盖常规连接工艺的操作需求，不需要额外搭配过渡短节。设计过程中优先考虑了钣金加工的工艺可行性，整体结构可通过板材卷圆、斜切割、拼接焊接的工序完成，不需要复杂的冲压模具，小批量定制加工的成本更低，弯折处的拼接焊缝位于弯头外侧的应力分散区，长期受流体冲刷、管路震动影响时，焊缝开裂的风险远低于折角焊缝结构。

　　在实际应用中，这类弯头常被用于木工车间除尘管路、厂房通风排气系统、粮食输送风网、低压烟气排放管路中，相比直角弯头，其风阻系数可降低40%左右，能有效减少风机的负载，降低系统运行的能耗。同时，等径的结构设计让管路布设时的物料统计更便捷，不需要单独核算变径配件的规格，现场施工时的适配性更强，即使管路走向需要微调，也可通过搭配短节管段完成调整，不需要重新定制特殊角度的弯头。从结构强度来看，两端的直筒段相当于给弯折部位做了加强支撑，当管路悬挂安装时，直段可作为承重受力点，避免弯折部位直接承受管路的整体重量，减少长期使用后的形变概率。

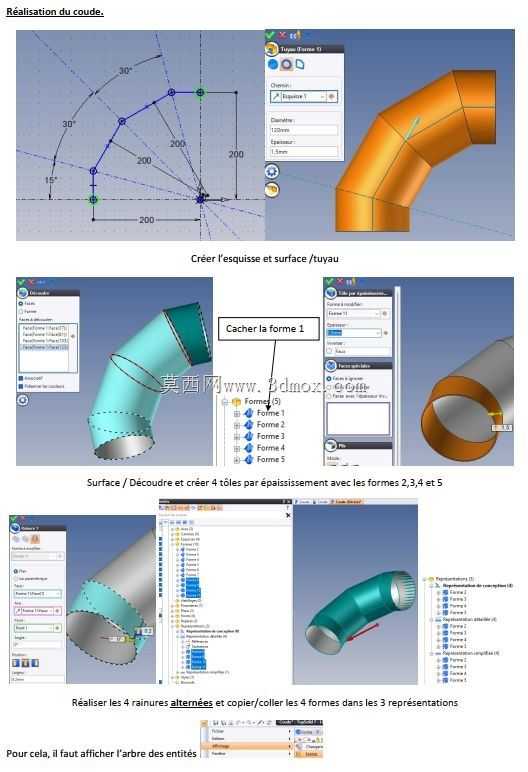

　　内壁的平滑过渡设计也避免了流体在转向时形成涡流，对于输送含细小纤维、粉尘的气流来说，能大幅降低杂物挂壁、堆积的概率，延长管路的维护周期。在建模逻辑上，该结构优先保证了对接截面的圆度公差，两端接口的截面轮廓度控制在合理范围内，避免对接时出现错边、缝隙过大的问题，中间弯折段的相贯线经过精确拟合，拼接后内壁没有明显的凸起台阶，不会对流体流动造成额外阻碍。这类弯头的尺寸适配范围较广，可根据实际管路的直径参数调整整体规格，不需要改变核心的结构逻辑，无论是小管径的车间排风支管，还是大管径的主通风管路，都能采用相同的结构逻辑进行设计加工，通用性较强。
