带双接头的折弯式管路安装固定支架

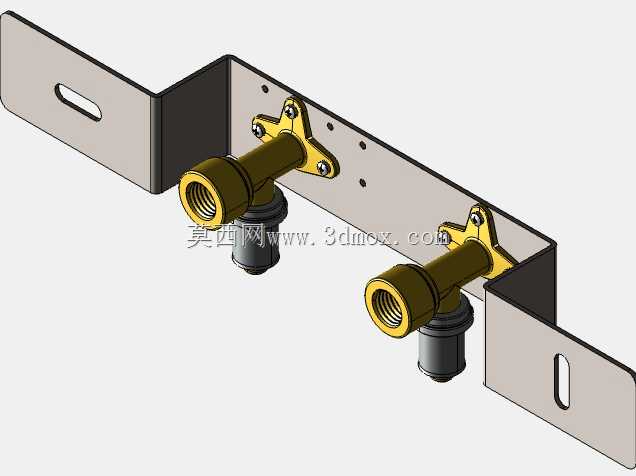

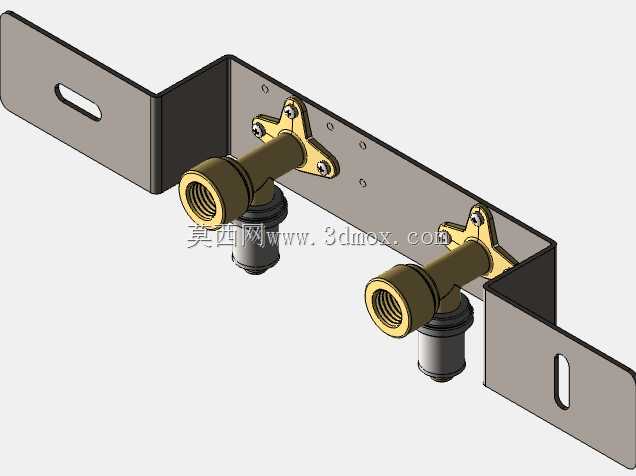

　　这款折弯成型的金属安装支架，主要用于狭小安装空间内的管路布设固定场景，常见于小型机电设备内部的气路、液路接驳工位，也可适配低压流体输送场景下的管路排布需求，解决多管路并排布设时的定位偏移、运行晃动问题。从结构设计来看，支架采用一体化钣金折弯工艺加工，主体为长条状金属板材，两端分别向下弯折形成安装翼板，翼板上开设长条形腰型安装孔，这类孔型设计可以抵消安装面的加工公差，在现场安装时允许支架沿腰孔长度方向做小幅位置调整，降低对安装基面的打孔精度要求，适配不同孔距的安装基面。

　　支架的平直段作为核心安装基面，预留了多组规则排布的螺丝安装孔位，用于固定两个呈90度转向的管路接头，接头通过三角状的固定压片与螺丝锁紧在支架平面上，压片的三个固定点形成稳定的三角支撑结构，能避免接头受管路拉扯时出现偏转，保证接口的同轴度，减少管路接驳处的渗漏风险。两个管路接头采用外螺纹进气/进液端、内螺纹接驳端的结构，接头主体为黄铜材质，具备较好的耐腐蚀性与密封性能，适配常规的低压流体输送管路，接头与支架之间设置有橡胶密封垫圈，既可以填补安装面的平面度误差，也能缓冲设备运行时产生的振动，避免接头与金属支架硬接触产生磨损或松动。

　　从安装边界来看，支架总长度为100mm，适配16x1/2规格的标准管路接头，整体折弯高度根据接头的安装深度做了匹配设计，预留出足够的接头下部安装空间，不会出现接头底部与安装基面干涉的问题。在实际应用中，这类支架常被用在小型液压站、气动控制箱、家用供水设备的管路接驳位置，替代传统的分体式管夹结构，将两个转向接头集成在同一支架上，减少现场安装的零件数量，降低装配工时，同时一体化的结构也能保证两个接头的相对位置精度，避免分体安装时出现的接口错位问题，减少管路接驳时的应力集中。

　　设计过程中，折弯处的圆角半径做了优化处理，既避免钣金折弯时出现开裂问题，也不会因为圆角过大占用额外的安装空间，支架表面做了防锈喷涂处理，适配多数工业设备内部的使用环境，在有轻度腐蚀的场景下也能保证足够的使用寿命。接头的固定位置经过反复校核，两个接头的中心距与伸出长度都匹配常规管路的弯折半径，避免管路接驳时出现过度弯折导致的通径缩小问题，保证流体输送的顺畅性。腰型孔的长度设置为12mm，足够覆盖多数现场安装的孔位误差，同时不会因为孔过长降低支架的安装稳定性，安装时只需将支架两端的翼板贴紧安装基面，穿入螺丝后调整到合适位置锁紧即可，不需要额外的定位工装，对现场装配人员的技术要求较低。
