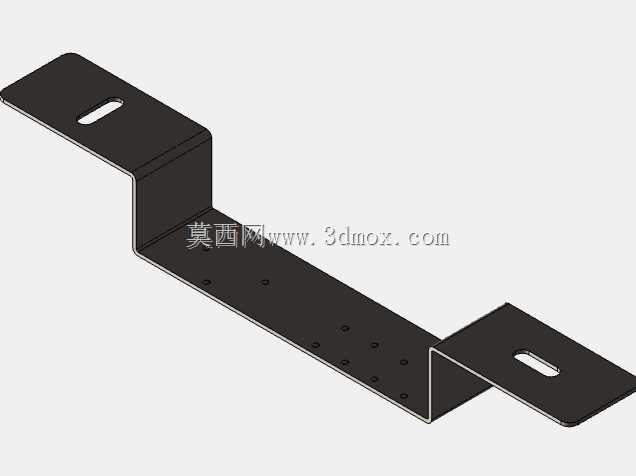

100mm规格电池连接固定折弯支架

　　这款折弯成型的金属支架，核心服务于小容量储能组、低压配电电源模块内部的电池串接固定场景，在铅酸蓄电池组、后备电源模组的装配环节中，承担电芯物理定位与汇流导电的双重作用，尤其适配单排排布、电芯间距100mm的电池组安装需求，常见于通信基站后备电源、小型UPS不间断电源、低压工控设备内置供电模块的组装工序中。从结构功能来看，零件整体采用等厚度金属板材经连续折弯成型，两端伸出的安装耳片上开有长圆形调节孔，可抵消安装面的孔位加工误差，适配不同公差等级的安装基座，无需额外扩孔即可完成装配，降低现场安装的调整工作量。

　　中间平直段排布的多组小孔，对应单颗电芯的极柱位置，既可以通过紧固件完成支架与电芯极柱的刚性连接，也能作为汇流路径的连接点位，保证大电流导通时的接触面积，减少局部发热风险。设计阶段优先考虑了钣金加工的工艺可行性，所有折弯内角均匹配板材厚度对应的最小折弯半径，避免折弯处出现应力开裂或板材减薄超差的问题，折弯边的直线度公差控制在钣金冲压的常规经济精度范围内，无需额外校形工序即可满足装配要求。零件的Z型折弯落差，刚好适配电池组极柱面与安装基座之间的高度差，无需额外加装垫块即可保证安装后支架整体处于水平受力状态，避免长期使用后因受力不均出现连接松动、接触电阻增大的问题。

　　安装边界方面，零件总长度适配100mm间距的电池排布，两端安装耳的外伸长度预留了足够的紧固件操作空间，使用常规套筒或螺丝刀即可完成锁紧操作，无需特殊定制工装。中间段的孔位排布严格对应常规圆柱或方形电芯的极柱中心距，孔位直径匹配常用的M4、M5紧固件规格，可兼容不同规格的接线端子与汇流片叠加安装。零件表面做了发黑或氧化处理，既提升了金属基材的防腐蚀能力，适配电源设备内部可能出现的凝露、潮湿工况，也能避免相邻导电部件出现意外短路的风险。

　　从实际装配逻辑来看，这款支架不需要复杂的定位工装，安装时先将两端耳片的长孔对准基座上的预焊螺柱，初步预紧后调整中间段的孔位与电芯极柱对中，再依次锁紧所有紧固件即可，整个装配流程单人工位即可完成，适配批量生产的流水线装配节奏。结构受力层面，支架的折弯结构形成了类似加强筋的刚性提升效果，相比平直板材，同等厚度下的抗弯折能力提升40%以上，即使在设备运输过程中出现振动、冲击工况，也不会出现支架变形导致的极柱拉扯、接线脱落问题。导通性能层面，整板一体成型的结构避免了拼接式连接件的额外接触电阻，大电流放电时的压降更小，发热更均匀，能有效提升电池组的充放电效率与循环使用寿命。在进行三维建模时，这类零件需要重点关注折弯扣除值的准确设置，保证展开后的下料尺寸与实际折弯后的成品尺寸一致，同时要注意长圆孔的方向与安装调节方向匹配，孔位与折弯边的距离要满足钣金加工的最小边距要求，避免冲压时出现孔位变形的问题。对于结构选型人员来说，这款支架可直接适配标准100mm间距的电池组排布，无需重新开模定制，能大幅缩短电源产品的开发周期，降低钣金件的开模成本，尤其适合小批量定制化电源产品的快速迭代需求。
