90度PEX管壁挂式安装弯接固定支架

　　这款90度弯接固定支架，主要用于家装给排水、采暖管路系统中PEX管材的墙面布设场景，解决16mm外径PEX管与1/2英寸内螺纹接口的转向连接与墙面固定需求，常见于分户采暖分集水器支路、墙面出水点位的管路接驳环节，替代传统需要分别安装弯头、独立管卡的繁琐施工方式，将管路转向与安装固定功能整合为一体，减少现场施工的零件清点与装配步骤，降低管路接驳点的渗漏风险。

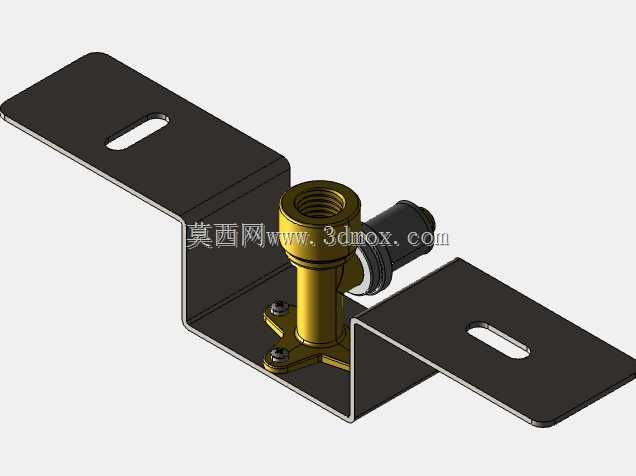

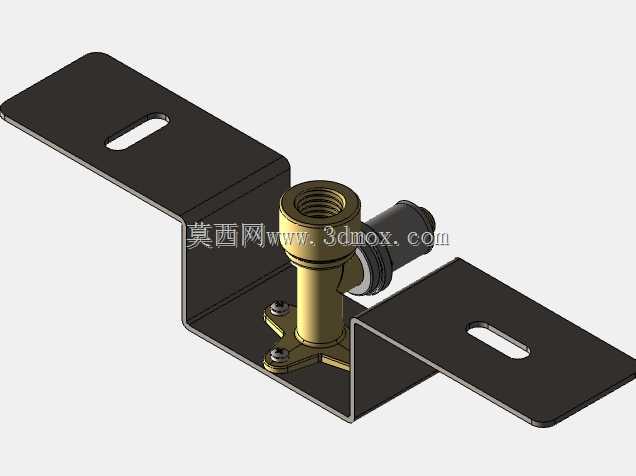

　　从结构设计来看，整体采用Z型折弯的金属安装板作为承载基体，板材厚度适配常规墙面膨胀螺丝的安装受力需求，两侧翼板各开设一个长圆形安装孔，孔位长度预留了±3mm的安装调节余量，可抵消墙面钻孔时的位置偏差，无需在安装时反复扩孔调整，两个安装孔的中心距为50mm，匹配常规家装水路固定的孔位间距标准，安装后翼板与墙面完全贴合，受力均匀不会出现单点受力导致的支架变形问题。中间的折弯段形成下沉式的安装空间，刚好容纳90度弯头的阀体部分，弯头底部采用三角分布的三个固定螺丝与安装板锁紧固定，避免弯头在长期使用过程中出现转动移位，保证内螺纹接口的朝向始终保持水平或垂直的标准安装角度，不会因为管材热胀冷缩的应力拉扯导致接口偏斜。

　　弯头主体采用黄铜材质加工，一端为适配16mm PEX管的卡压式连接结构，内置密封胶圈与卡紧环，管材插入后通过专用卡压工具即可完成密封连接，无需套丝或涂覆密封胶，连接后的抗拉拔能力满足采暖系统10bar工作压力下的密封要求；另一端为标准1/2英寸内螺纹接口，可直接接驳水龙头、角阀、暖气片接口等常规水暖配件，螺纹精度符合通用管螺纹标准，接驳时无需额外调整适配。弯头侧方预留的排气结构可在管路充水时快速排出管内积气，避免采暖系统出现气堵导致的局部不热问题。

　　安装边界方面，支架整体安装完成后突出墙面的高度为32mm，两侧翼板总宽度为90mm，安装时只需在墙面标记两个孔位，打入6mm膨胀管即可完成支架固定，后续管路接驳时无需额外支撑弯头，单人即可完成卡压与螺纹接驳操作。Z型折弯的结构设计让弯头与墙面之间留出了12mm的操作间隙，卡压工具可以顺利伸入完成管材卡压作业，不会因为空间不足导致卡压不到位的问题。安装板表面采用黑色电泳处理，适应潮湿的厨卫、管道井安装环境，长期使用不会出现锈蚀掉漆的问题，黄铜弯头的表面做了钝化处理，避免长期接触水出现氧化发黑的情况，保证管路水质不受影响。

　　在实际施工应用中，这款支架特别适合毛坯房水路改造时的墙面出水点预装，相比传统先固定管卡再安装弯头的方式，零件集成度更高，施工时可以先批量固定支架，再统一进行管路接驳，大幅提升施工效率，同时预装完成后弯头的位置精度更高，后期安装卫浴配件时不会出现接口与装饰盖错位的问题，减少后期返修调整的工作量。对于明装采暖系统的管路布设，这款支架可以直接固定在墙面，无需开槽预埋，管路走向整齐美观，固定点受力均匀，不会因为管材热胀冷缩的位移导致支架松动。
