雅马哈XT125/200摩托车链条导向件结构

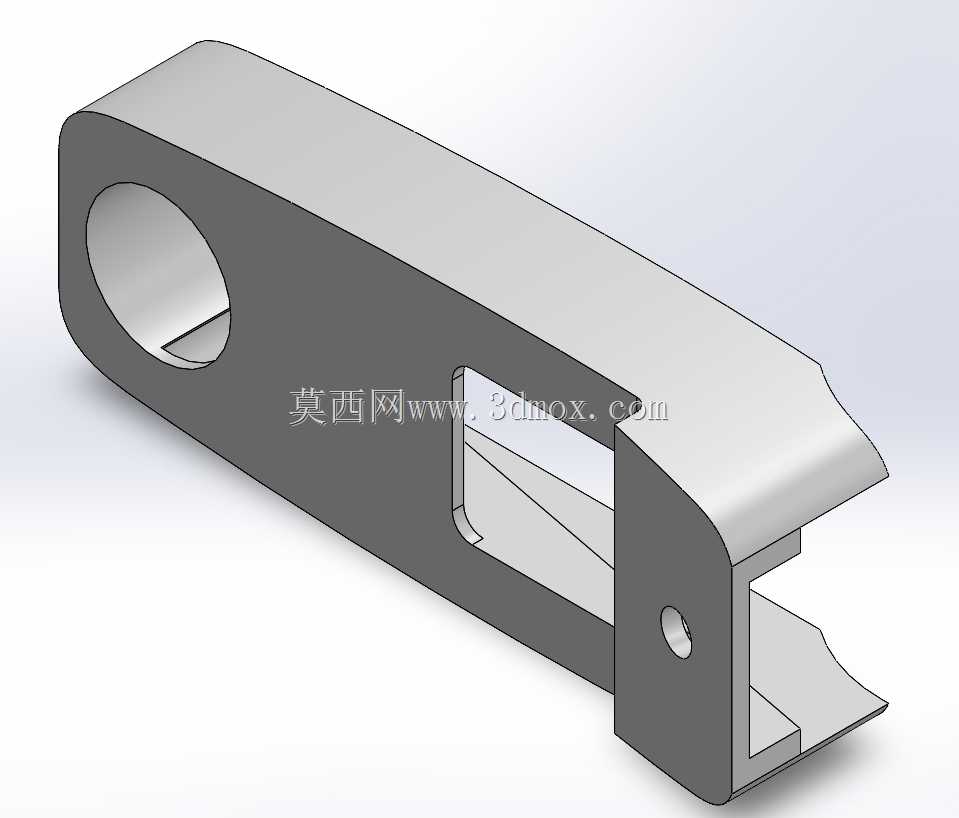

　　该零件为跨骑式摩托车后传动系统的链条导向防护构件，主要适配小排量越野取向跨骑车型的后摇臂安装位，核心作用是约束传动链条在高速运转、颠簸路况下的横向与垂向跳动幅度，避免链条因大幅摆动脱离链轮啮合位置，同时减少链条与后摇臂金属本体的直接摩擦，降低传动系统的异常磨损与运行异响。从结构设计来看，零件整体采用弯折成型的钣金类结构，主体为长条形承载基体，一端设置大尺寸圆形通孔，用于穿过后摇臂的安装定位轴，实现整个导向件的旋转铰接固定，让导向件可随链条张紧度变化小幅自适应摆动，匹配后减震压缩、链条受力张紧时的位置偏移。

　　基体中段开设长条形镂空槽，一方面减轻零件自身重量，降低非簧载质量对车辆操控的影响，另一方面可容纳链条运行过程中带出的泥沙碎屑，避免碎屑卡滞在导向面与链条之间加剧磨损。零件另一端为U型弯折的导向限位结构，两侧折边形成链条运行的侧向约束边界，折边上开设的小孔用于安装耐磨衬垫或者固定限位销，防止导向件在长期振动中出现轴向窜动。从安装边界来看，大端安装孔的孔径匹配对应车型后摇臂铰接轴的标准直径，安装后零件与后摇臂平面的间隙控制在1.5-2mm，既避免运行中出现摩擦干涉，也不会因间隙过大导致导向精度不足；U型导向端的开口宽度略大于链条外链板的总宽度，两侧预留0.8-1mm的间隙，保证链条可顺畅通过同时不会出现横向脱开的风险，导向面的弧度匹配链条在正常张紧状态下的运行轨迹，不会对链条产生额外的张紧阻力。

　　在实际应用场景中，这类链条导向件多用于非铺装路面行驶的越野款小排量摩托车，因为越野路况下车轮跳动幅度大，传动链条的张紧度变化频率远高于铺装路面行驶的街车，没有导向件约束的情况下，链条很容易在飞坡落地、急加速急减速时出现跳齿、脱链的故障，严重时还会打坏发动机箱体或者后摇臂表面。设计过程中需要重点考量几个核心维度：首先是铰接端的耐磨性能，因为导向件会随链条跳动频繁小幅摆动，安装孔位置如果没有做耐磨强化处理，长期使用后会出现孔径磨大、松旷的问题，导致导向精度下降；其次是导向面的弧度设计，弧度不能过陡，否则会在链条运行过程中产生额外的摩擦阻力，加速链条和导向件本身的磨损，弧度也不能过平，否则无法起到约束链条跳动的作用；另外零件的弯折角度需要严格匹配后摇臂的安装角度，保证导向面与链条运行方向平行，避免出现偏磨的情况。

　　从材质选择逻辑来看，这类零件通常采用中等厚度的冷轧钢板冲压弯折成型，表面做镀锌或者喷塑处理提升防锈能力，导向接触面可以额外粘接尼龙耐磨衬层，进一步降低摩擦系数，减少链条运行的噪音和磨损，相比纯金属接触的结构，带尼龙衬层的导向件使用寿命可提升3倍以上，同时不会对链条本身造成过度磨损。在结构强度校核上，需要保证零件在受到链条最大冲击力的时候不会出现弯折变形，比如车辆急加速时链条的瞬间张紧力、飞坡落地时链条的冲击载荷，都要求零件的基体厚度和弯折处的圆角设计满足强度要求，弯折处的圆角半径不能过小，避免应力集中导致长期使用后出现开裂问题。
