多工位分度台转塔机械结构设计

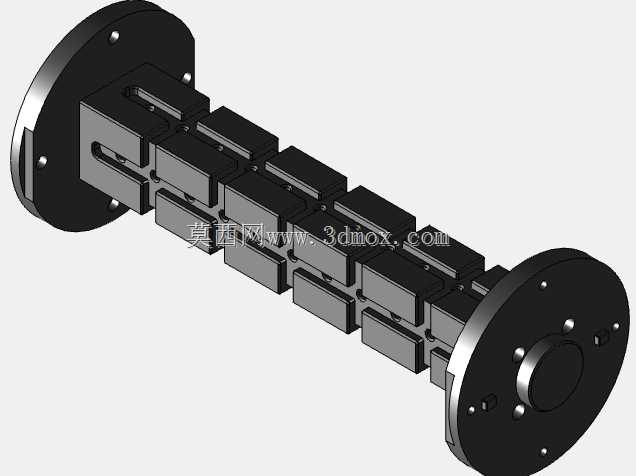

　　在多工序并行加工的自动化产线布局中，分度转塔是承担工位快速切换、工件精准定位的核心执行部件，这套转塔结构采用两端法兰支撑的对称布局，区别于传统悬臂式转塔单侧受力的结构缺陷，两端的安装法兰盘面均布沉头安装孔，可直接通过内六角螺栓固定在设备的两侧墙板上，安装时需保证两端法兰的同轴度公差控制在0.02mm以内，避免转塔回转过程中出现卡滞、偏磨的问题。转塔主体沿轴向等距排布多组独立的工位安装槽，每个槽位的定位面都经过精加工处理，平面度公差不超过0.01mm，可适配不同规格的夹具、检测探头或者加工刀具的安装，相邻工位的夹角经过精确计算，配合后端的分度驱动机构，可实现固定角度的间歇回转，单次工位切换的重复定位精度可控制在±0.015mm范围内，完全满足精密加工、在线检测工序的定位要求。

　　从结构设计逻辑来看，这款转塔采用了模块化的槽位设计思路，没有采用一体式的工位凸台结构，而是将每个工位的安装面设计为独立的嵌装槽，后期如果需要调整工位数量、更换不同规格的安装接口，不需要整体更换转塔主体，只需要加工对应规格的工位安装块嵌入槽内，通过侧面的紧定螺钉固定即可，大幅降低了设备改造成本与后期维护的备件库存压力。转塔的两端轴颈与法兰连接位置做了卸荷槽设计，可有效降低回转过程中应力集中带来的结构变形风险，即使在长时间满负载运行的工况下，转塔主体的径向跳动量也能稳定控制在允许公差范围内。

　　实际应用场景中，这类转塔常配套在多工位自动组装设备、回转式检测台、小型组合机床上，承担不同工序之间的工件流转与定位功能，相比传统的回转工作台，这种轴向排布多工位的转塔结构占地空间更小，工位拓展性更强，可在有限的设备空间内集成更多加工、检测、组装工序，有效缩短工件的工序流转路径，提升单台设备的加工效率。安装边界方面，两端法兰的定位止口尺寸与设备墙板的安装孔位需做适配设计，转塔回转过程中，最外侧工位的回转半径需预留至少5mm的安全间隙，避免工位上安装的夹具、工件与设备周边的固定部件发生运动干涉。

　　转塔的驱动端可根据实际负载情况选配不同规格的凸轮分割器、伺服转台或者棘轮分度机构，法兰端的连接孔位做了通用化设计，可适配市面上主流规格的分度驱动部件，不需要额外做转接法兰的加工。结构细节上，每个工位安装槽的侧面都设计了定位销孔，安装工位块时可通过圆柱销做精确定位，避免螺栓锁紧过程中工位块出现位置偏移，同时槽底设计了排屑缺口，加工过程中产生的切屑、灰尘可通过缺口自然掉落，不会堆积在槽内影响工位块的安装精度。两端法兰的端面还设计了防尘密封槽，可配套安装毛毡或者橡胶密封圈，避免加工过程中的切削液、切屑进入两端的支撑轴承内部，延长支撑部件的使用寿命。对于需要频繁切换工装的生产场景，这种转塔结构的工位快换设计优势尤为明显，操作人员不需要拆卸转塔主体，只需要松开对应工位的紧定螺钉，即可快速更换不同的工装夹具，大幅缩短产线换型的调试时间。在轻量化设计方面，转塔主体在保证结构刚性的前提下，非安装面做了适当的减重槽设计，在不降低整体负载能力的同时，有效降低了转塔的自身重量，减小了分度驱动机构的负载扭矩，可降低驱动部件的选型规格，减少设备整体的制造成本。
