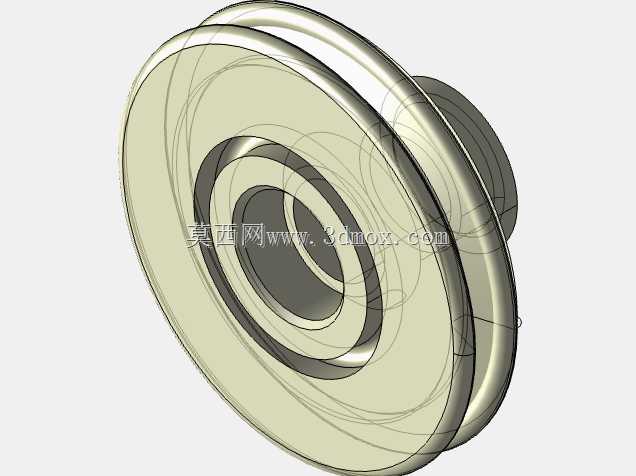

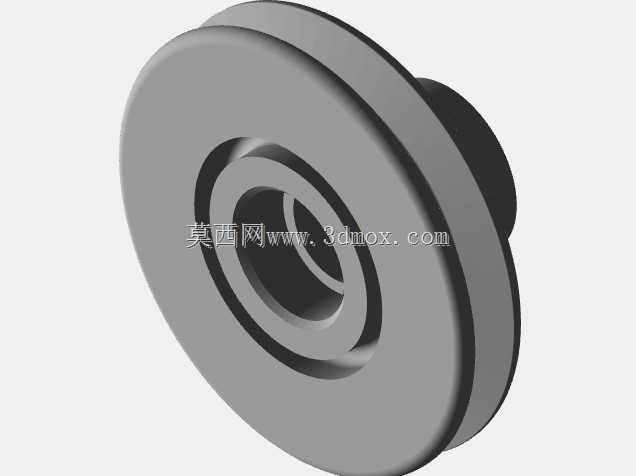

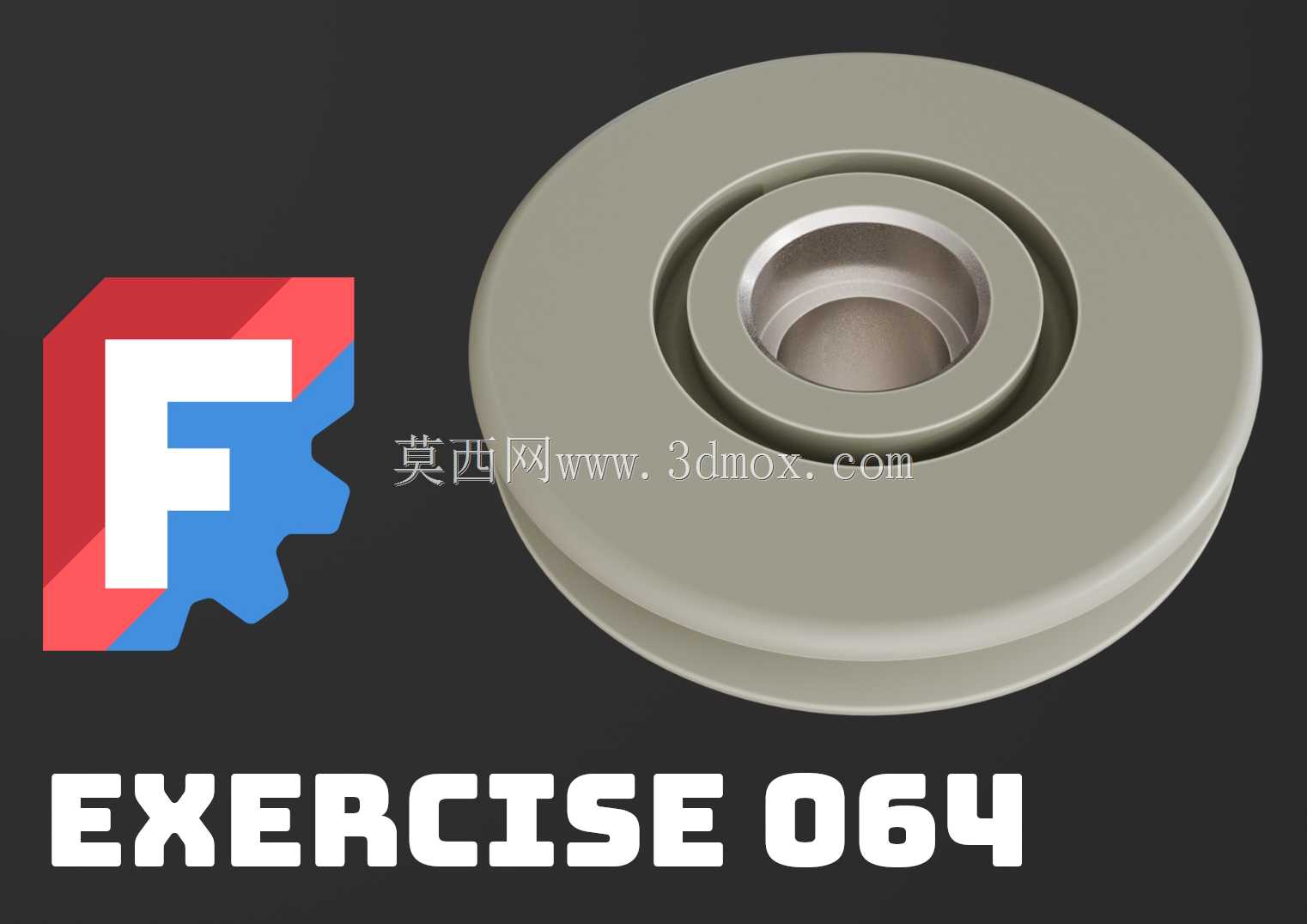

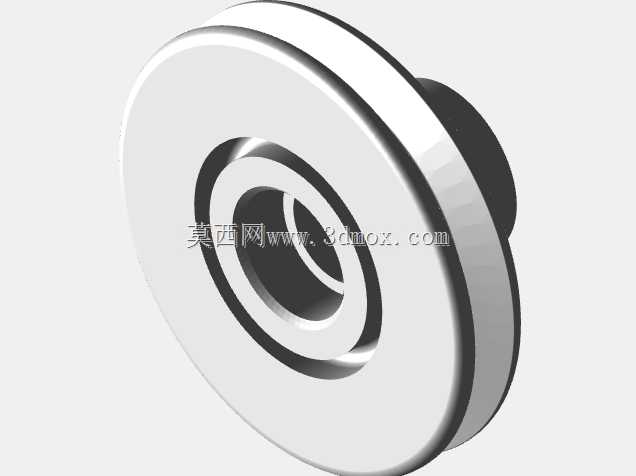

带同轴内孔的槽式导向滑轮结构设计

项目分类:通用机械零部件 发布时间:2025-02-20 ID:944043
  • 带同轴内孔的槽式导向滑轮结构设计
  • 带同轴内孔的槽式导向滑轮结构设计
  • 带同轴内孔的槽式导向滑轮结构设计
  • 带同轴内孔的槽式导向滑轮结构设计

  这类带同轴内孔的槽式滑轮,在轻载输送线、小型起重导向机构、门窗启闭传动系统、3D打印机耗材导向路径、实验室小型试验台的张紧机构里都有广泛应用,核心作用是通过轮体的转动改变柔性传动件的走向,同时依托轮面的凹槽约束绳索、皮带、钢丝等传动介质的横向位移,避免传动过程中出现脱槽、跑偏的问题,保障传动路径的稳定性。从结构设计逻辑来看,轮体采用单槽式的外轮廓设计,槽面的弧度经过匹配对应传动介质的直径做了适配,既保证传动介质和轮槽有足够的接触面积降低接触应力,又不会因为槽宽过大导致介质在槽内出现多余的横向窜动。

  中间的同轴内孔是整个零件的安装基准,内孔的圆柱度、与外轮槽的同轴度是设计时需要重点控制的形位公差,若同轴度偏差过大,轮体转动时会出现径向跳动,轻则导致传动过程中出现周期性的张力波动,重则会让传动介质反复蹭到槽边加剧磨损,甚至出现脱槽故障。内孔的直径尺寸需要和配套的销轴、轴承外径做过渡配合设计,既要保证安装后轮体转动无卡滞,又要避免配合间隙过大导致轮体出现偏心晃动。轮体的整体厚度、外圆直径是根据实际安装空间和传动比需求确定的,外圆直径越大,同等传动张力下轮轴受到的径向载荷越小,但对应的安装空间要求也越高,设计时需要在安装边界限制和载荷需求之间做平衡。

  轮体的外缘厚度做了均匀的等厚设计,既保证轮体有足够的结构强度承受传动过程中的径向压力,又不会因为多余的材料增加轮体的转动惯量,对于需要频繁正反转的传动场景,更低的转动惯量可以减少启停过程中的冲击,提升传动响应速度。在实际选型应用时,首先要确认安装位置的轴向空间是否能容纳轮体的整体厚度,轮体两侧需要预留足够的间隙,避免转动时和周边的安装支架、结构件发生摩擦干涉;其次要确认内孔的直径和配套的安装轴径匹配,若采用轴承安装的结构,内孔的公差需要符合对应轴承外圈的配合要求,保证轴承压装后不会出现跑圈的问题。轮槽的深度设计需要保证传动介质嵌入槽内后,至少有三分之一的直径处于槽体的约束范围内,避免受侧向力时传动介质从槽内脱出。

  这类滑轮的材料选择通常根据使用场景确定,轻载无腐蚀的场景可以采用工程塑料一体注塑成型,降低成本同时减少传动噪音;有一定载荷要求或者需要耐磨的场景,可以采用铝合金或者钢材加工,轮槽表面做硬化处理提升耐磨性能。从建模逻辑来看,这类回转类零件的建模优先采用旋转凸台的方式生成基础轮廓,保证内孔和外圆的同轴度基准统一,后续再对槽面的边缘做倒角处理,去除加工毛刺,避免尖锐的棱边切割损伤传动介质。安装时需要保证轮体的转动平面和传动介质的走向平面完全重合,若存在平面偏角,会导致传动介质在槽内出现单侧磨损,大幅缩短零件和传动介质的使用寿命。在日常维护场景中,这类滑轮需要定期检查内孔的磨损情况、轮槽的磨损深度,当槽面磨损出明显的凹痕或者内孔间隙过大出现晃动时,需要及时更换零件,避免出现传动故障。
