60毫米环形LED照明光源结构设计

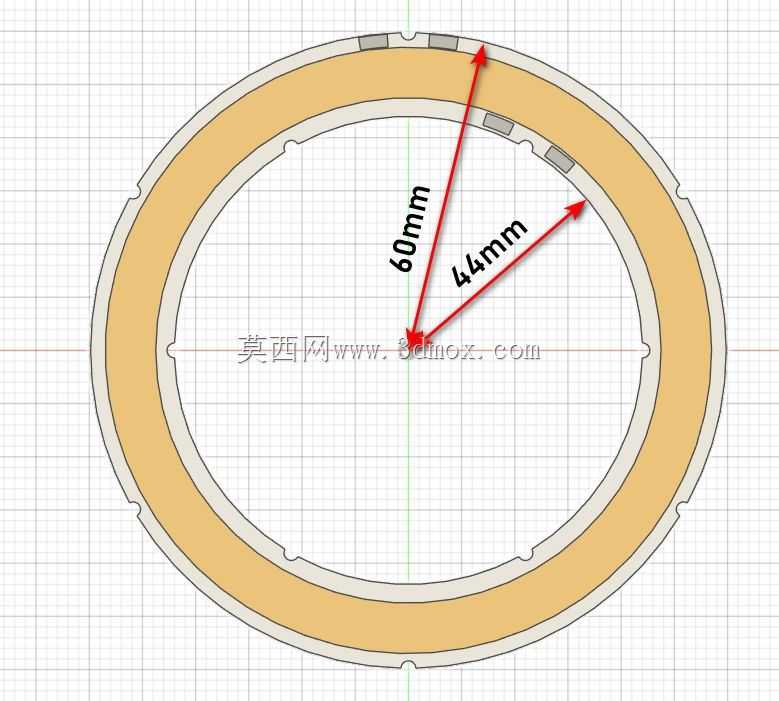

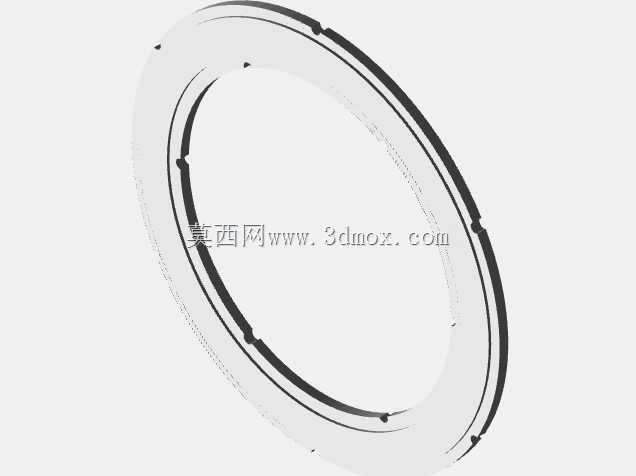

　　在工业视觉检测、小型设备补光、消费电子氛围照明等场景中，环形光源因为照射均匀无阴影的特性，一直是结构设计中经常用到的标准配件，这次的60mm规格LED环，就是针对小范围环形补光需求做的结构设计。先从安装边界说起，这款环形件的外径控制在60mm，内圈预留了足够的通光或者走线空间，环体上均匀分布的多个定位缺口，是专门为螺丝固定或者卡扣卡合设计的，安装时不需要额外做复杂的定位治具，只要对准设备上对应的定位柱就能快速装配，缺口的位置和尺寸经过反复校核，既不会破坏发光区的连续性，也能保证安装后环体不会出现径向转动或者轴向窜动。

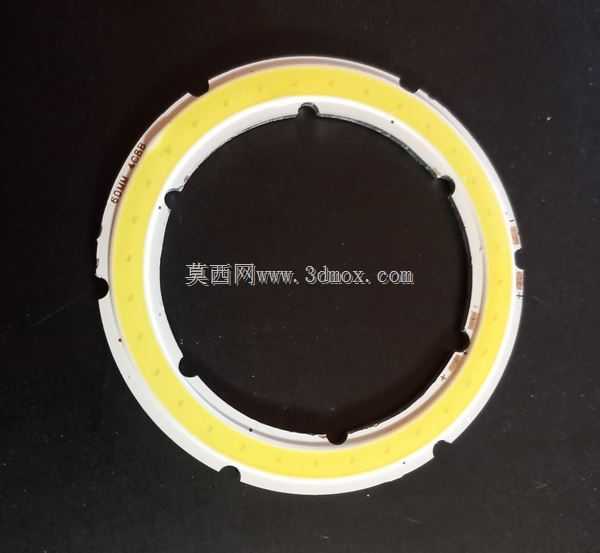

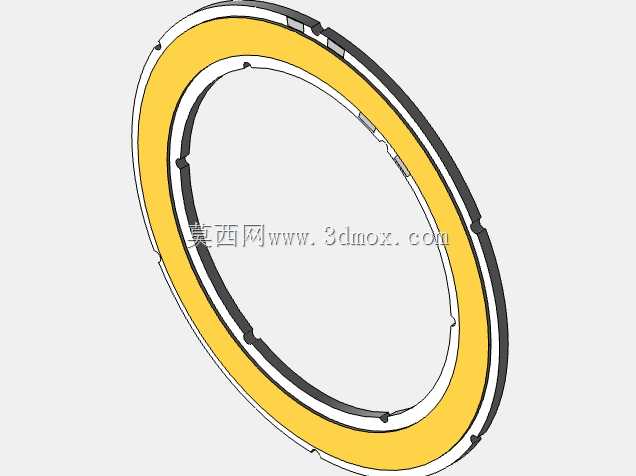

　　从功能特性来看，环形的发光面可以让光线从360度方向均匀投射到被照射区域，不会像点光源或者条形光源那样在中心区域形成明显的阴影，不管是用在小型工业相机的镜头周围做检测补光，还是装在桌面小设备上做工作照明，亦或是嵌入到小型电子产品里做氛围指示，都能获得均匀柔和的光照效果。设计思路上，没有采用传统的分颗LED贴片加导光板的结构，而是直接用了环形COB封装的发光面，这样既减少了环体的整体厚度，也避免了单颗LED之间出现的暗区，环体的基材选用了导热性能较好的白色基板，一方面可以把LED工作时产生的热量快速传导出去，延长发光元件的使用寿命，另一方面白色的基底可以反射侧面的光线，提升整体的出光效率。

　　环体的边缘做了微小的倒角处理，不会在装配时划伤操作人员或者相邻的线材，定位缺口的边缘也做了去毛刺处理，避免安装时应力集中导致基板开裂。实际选型的时候，很多工程师会忽略环形光源的安装孔位匹配问题，这款60mm的LED环在设计时就参考了市面上常用的小型镜头、小型设备端盖的安装尺寸，定位缺口的分布直径和常见的M2、M2.5固定螺丝的孔位分布一致，不需要额外做转接件就能直接适配大部分现有小型设备的安装位。从使用场景拓展来说，除了常规的工业检测补光，这款环形LED还可以用在小型摄影补光灯、化妆镜补光、水族箱照明、模型展示台照明等场景，因为整体厚度很薄，嵌入到狭小空间里也不会占用太多结构空间。

　　设计过程中还考虑了走线的问题，环体上预留的缺口其中一个是专门的走线位，电源线可以从这个缺口位置引出，不会因为压到线体导致绝缘层破损，也不会让线体凸出来影响整体的装配平整度。发光面的宽度经过多次调整，既保证了足够的发光面积，也不会因为环体过宽遮挡内圈需要预留的空间，比如装在镜头周围的时候，不会遮挡镜头的视场角，装在旋转工作台周围的时候，也不会干涉工作台的转动路径。基板的厚度控制在常规PCB板的标准厚度范围内，采购和加工都不需要开特殊模具，能有效控制生产和装配的成本，表面的发光层做了均匀的荧光粉涂布，不会出现局部色温偏差的问题，点亮后整个环的亮度一致性很好，不会出现某一段过亮或者过暗的情况。在结构强度方面，虽然是薄型环形基板，但是因为定位缺口的位置做了圆弧过渡，不会出现应力集中点，正常安装和使用过程中不会出现基板断裂的问题，即使是轻微的磕碰也不容易损坏。很多小型设备在设计照明结构的时候，往往需要自己画LED环的PCB，还要考虑发光均匀性、安装定位等一系列问题，这款标准化的60mm环形LED结构，可以直接拿来适配到对应的设计里，减少重复设计的工作量，也能避免自己设计时出现的发光不均、安装位不匹配等问题。
