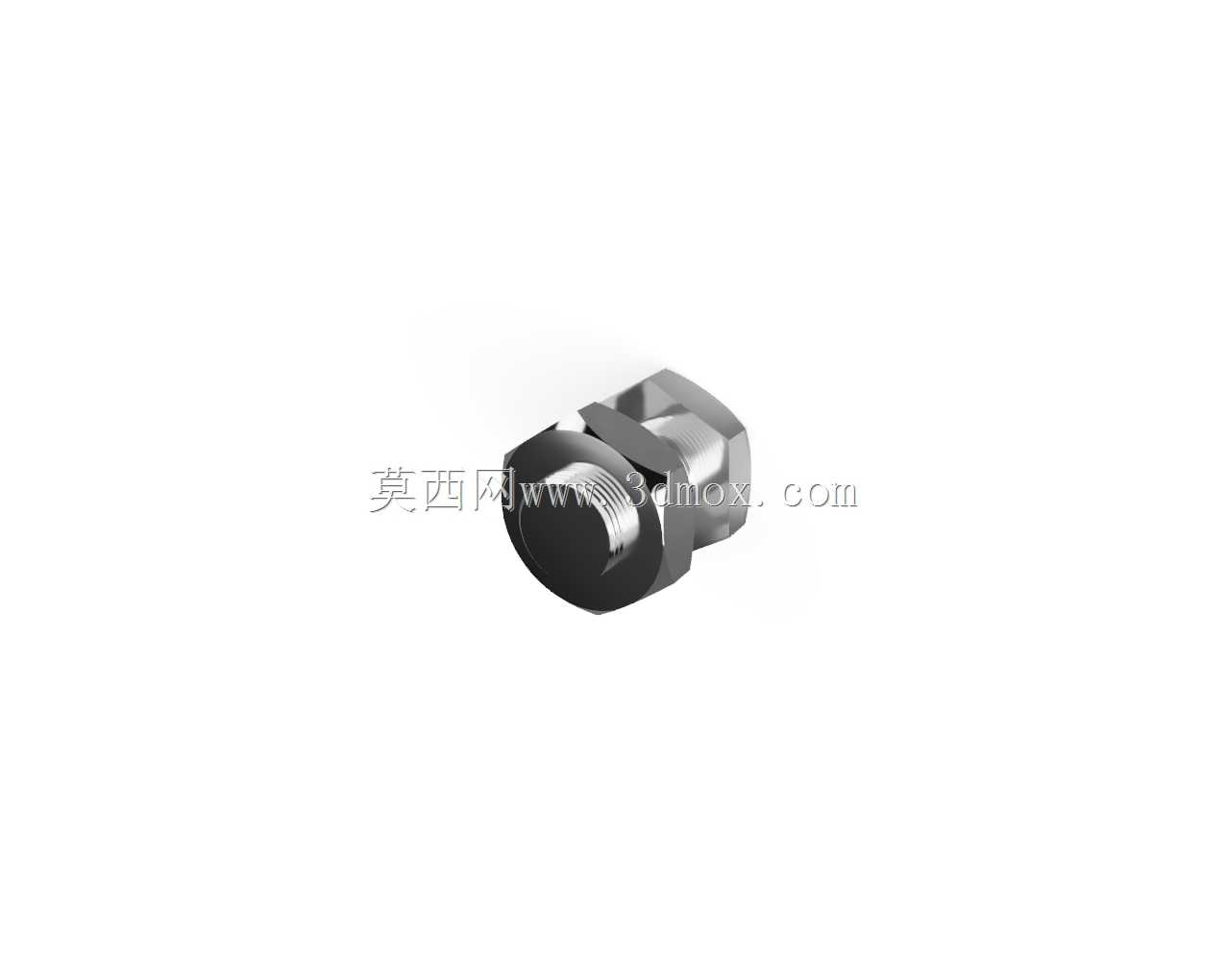

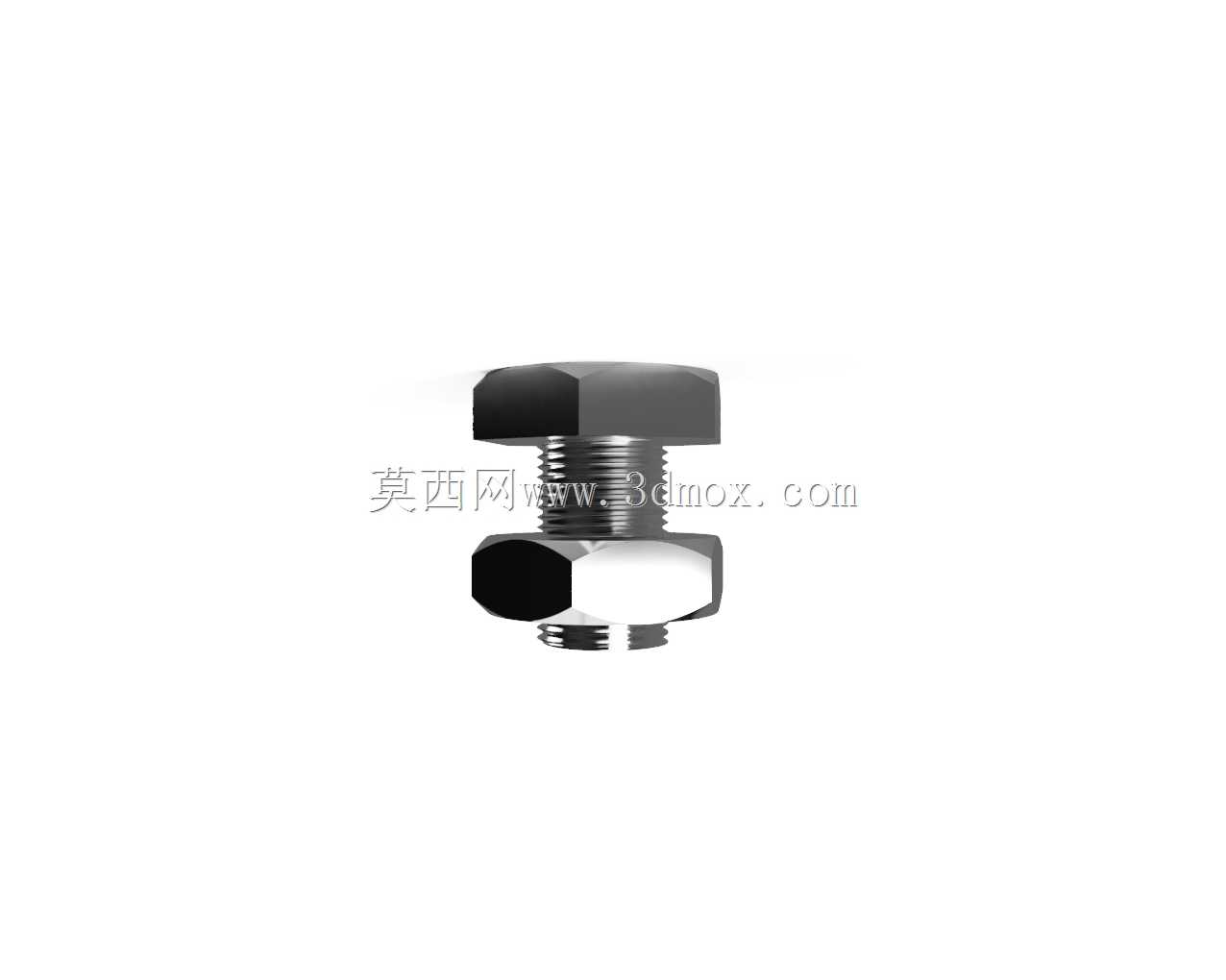

M80x6外六角螺纹接头结构设计

　　在流体输送管路、机电设备装配、液压气动系统的现场安装场景里，螺纹类接头是承担管路对接、部件紧固、密封衔接功能的核心基础零件，这类零件的设计精度直接决定整套连接结构的承压能力、密封可靠性与拆装维护效率。本次设计的M80x6规格外六角螺纹接头，针对大口径管路的中低压连接需求开发，适配公称通径DN70左右的管路对接场景，可应用于工业循环水系统、大型设备冷却回路、粉体输送管路的终端连接与中段转接环节。

　　从结构设计逻辑来看，该接头采用外六角驱动端搭配外螺纹连接端的经典布局，六角头的对边尺寸严格遵循大规格紧固件的受力设计要求，保证常规活动扳手、力矩扳手均可实现可靠夹持，拧紧过程中不会出现棱角崩损、打滑脱力的问题，适配现场安装的常规工装条件，无需定制专用拆装工具。螺纹段选用M80x6的螺距参数，属于大公称直径的粗牙螺纹范畴，牙型角为标准60度，螺纹牙的受力截面经过优化，每一圈螺纹的载荷分布更均匀，避免前几牙螺纹应力集中导致的螺纹滑牙、断裂问题，螺纹收尾处设计有合理的退刀结构，既保证螺纹加工的工艺可行性，也能在拧紧到位时与对接端面形成稳定的贴合限位。

　　尺寸与安装边界方面，接头的轴向总长度控制在合理范围，六角头的厚度满足拧紧力矩下的强度要求，不会因施加额定拧紧力矩出现头部变形；螺纹段的有效旋合长度经过核算，能够保证与对应内螺纹件旋合后，达到足够的连接强度与密封所需的轴向压紧力，接头的端面设计有平整的密封贴合面，可适配平垫片、O型圈等多种密封形式，满足不同介质输送场景下的密封需求。安装时仅需保证对接件的内螺纹规格匹配，端面无磕碰损伤，按照对应材质的额定拧紧力矩施加扭矩即可完成装配，后续维护拆装时，常规扳手即可操作，无需复杂的工装准备。

　　从实际使用的功能特性来看，该接头的结构设计充分考虑了现场工况的复杂性，外六角的结构形式相比其他驱动形式，更适合空间受限的安装位置，扳手摆动角度小，在管路密集的设备内部也能完成拆装操作。螺纹的公差配合选用中等精度等级，既保证了连接的同轴度要求，也不会因加工精度过高导致制造成本不必要的提升，适配常规的机械加工工艺，采用常规车削加工即可完成全部工序，适合批量生产加工。接头的整体结构无应力集中的薄弱截面，在额定的压力、拉力载荷下，各部位的安全系数均满足通用机械连接件的设计标准，可长期稳定工作在-20℃到120℃的常规工况环境下，适配大多数工业场景的使用需求。

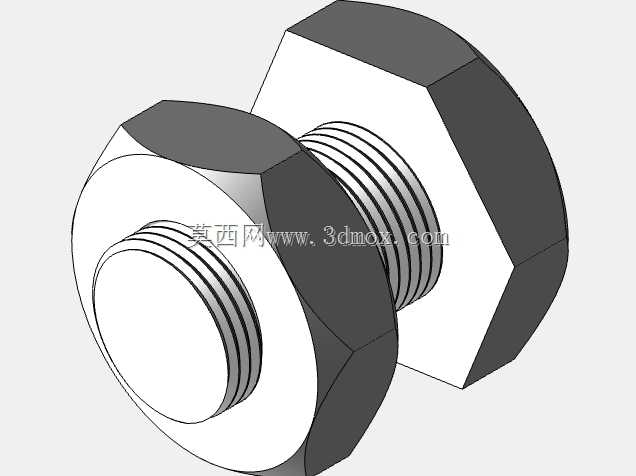

　　在建模过程中，针对螺纹部分的特征做了贴合实际加工的处理，没有采用简化的装饰螺纹线，而是还原了真实的螺纹牙型结构，方便后续做有限元受力分析、装配干涉检查时获得更准确的结果；六角头的棱角处做了微小的倒角处理，既符合实际零件的加工工艺要求，也避免了尖锐棱角在安装过程中划伤操作人员、损坏密封件的问题。接头的所有尺寸参数均遵循公制紧固件的相关设计规范，可直接对接标准的内螺纹管件、法兰转接件，无需做额外的尺寸适配，能够直接应用到对应的设备设计、管路改造项目中，减少设计人员的重复建模工作量，也为后续的零件采购、加工提供准确的尺寸参考。
