快装式机械连接卡箍结构设计

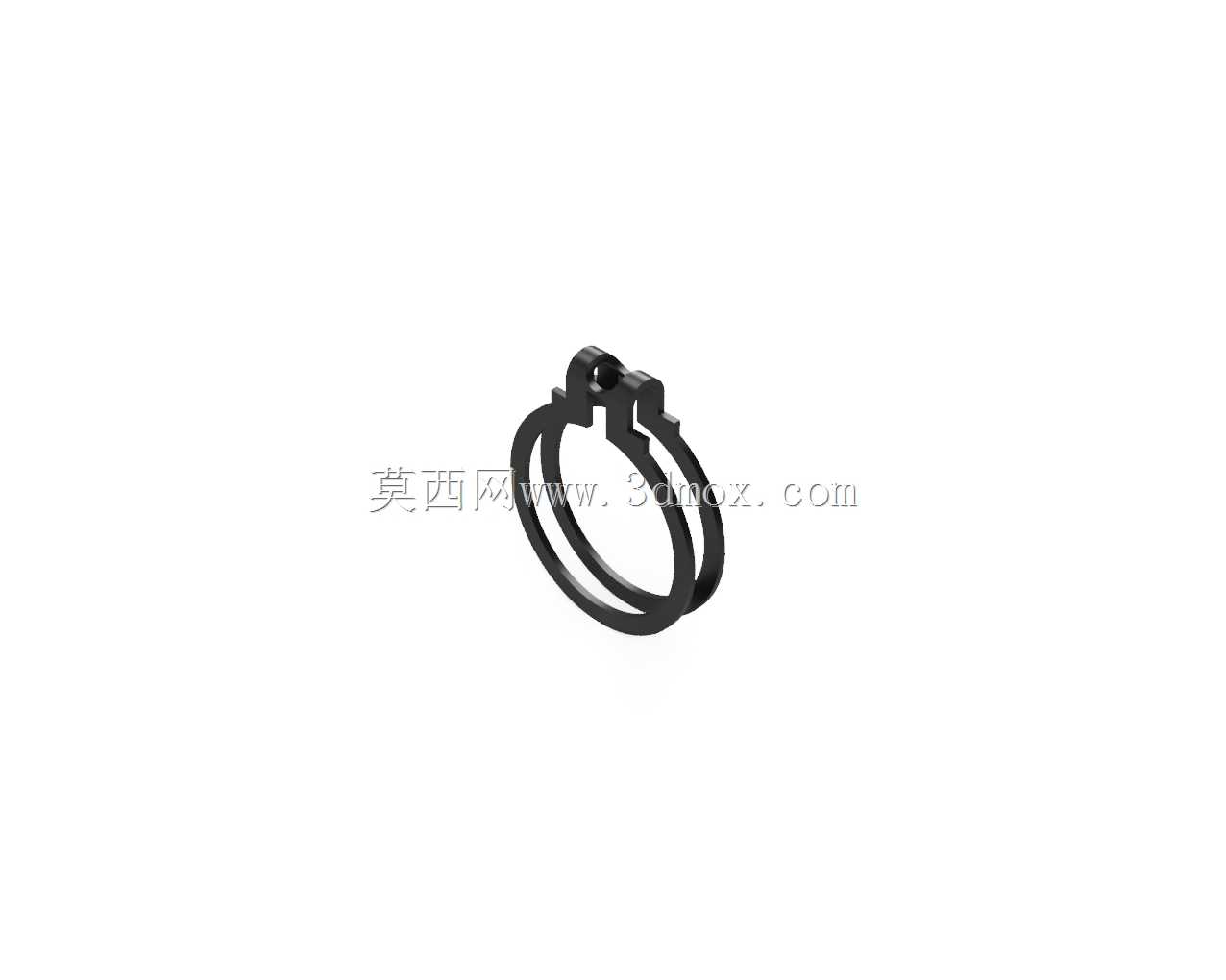

　　这类环形快装卡箍是流体管路、轻型构件连接场景里极为常用的紧固配件，日常在气动管路布设、小型液压回路装配、实验台流体管线搭建、户外轻型杆件临时固定的场景中随处可见，核心作用是为两个对接的环形构件提供均匀的周向抱紧力，替代传统螺纹法兰的复杂安装流程，大幅缩短现场装配的作业时长。从结构设计逻辑来看，整个卡箍采用对称双半环的主体构型，两个半环的一端通过铰接结构实现开合动作，另一端设置快锁式的卡扣锁紧位，安装时无需额外的螺栓穿装对位，只需要将两个半环抱紧在待连接的管端对接位置，扣合端部的锁紧结构即可完成固定，单人徒手即可完成常规规格的安装作业，在狭小的设备内部安装空间里，这种无需额外工具的快装结构优势尤为明显。

　　卡箍的内侧环面设计有与待连接件外径匹配的圆弧贴合面，锁紧后整个环面与被固定件的外壁完全贴合，抱紧力沿圆周方向均匀分布，不会出现局部应力集中导致的管壁变形问题，相比传统的喉箍类单点锁紧结构，这种双半环结构的抱紧力分布更均匀，在存在一定振动的设备管路上使用时，也不容易出现松动移位的情况。铰接端的转轴间隙经过合理控制，既保证两个半环可以顺畅开合，又不会出现过大的旷量导致安装对位偏差，锁紧端的卡扣结构设置了一定的过盈量，扣合到位后会产生明确的到位反馈，避免安装时出现假锁的情况，同时卡扣的受力截面做了加厚处理，能够承受长期抱紧力带来的静载荷，不会出现长期使用后卡扣断裂失效的问题。

　　从安装边界来看，这类卡箍的径向安装空间只需要比被固定管件的外径大出卡箍自身的环体厚度即可，轴向安装宽度也远小于同规格的法兰连接结构，在设备内部空间紧凑、管路排布密集的场景下，可以有效节省安装空间，降低管路排布的设计难度。在实际选型使用时，需要注意卡箍的适配内径要与待连接管件的外径公差匹配，若管件外径偏小，会导致锁紧后抱紧力不足，容易出现管路滑脱或者密封失效的问题；若管件外径偏大，则会出现卡扣无法完全扣合，或者扣合后卡箍内部应力超过材料屈服极限，导致卡箍塑性变形失去锁紧能力。针对不同的使用场景，这类卡箍可以适配不同的表面处理工艺，在普通室内干燥环境下使用时，采用常规碳钢喷塑处理即可满足防锈需求；在有腐蚀性介质的化工管路场景或者户外露天使用场景，可以更换为不锈钢材质的同结构卡箍，不需要改动整体结构尺寸即可实现耐蚀性能的升级。另外在卡箍的环体与被固定管件之间，可以根据密封需求加装橡胶密封垫层，垫层被卡箍压紧后可以填充管件对接处的间隙，实现管路连接的密封效果，不需要额外加装密封垫片，进一步简化装配流程。

　　在进行三维结构设计时，需要重点校核铰接转轴的剪切强度、锁紧卡扣的弯曲强度以及环体本身的刚度，保证在额定抱紧力下，环体的变形量在可控范围内，不会因为环体张开量过大导致抱紧力衰减；同时要注意开合过程中两个半环的运动干涉检查，保证开合角度足够大，安装时可以直接从管件侧方卡入，不需要从管件端部穿装，这一点对于已经布设完成的管路改造场景尤为重要，不需要拆卸原有管路即可完成卡箍的加装或者更换。这类卡箍除了用于管路连接之外，也可以用于轻型杆件的临时固定、线缆束的集束固定、薄壁圆筒类零件的加工装夹辅助等场景，通过调整环体内径尺寸、环体宽度以及锁紧结构的强度，可以适配不同载荷等级的使用需求，结构通用性极强。
