带圆角半透明蓝色玻璃饮料瓶结构设计

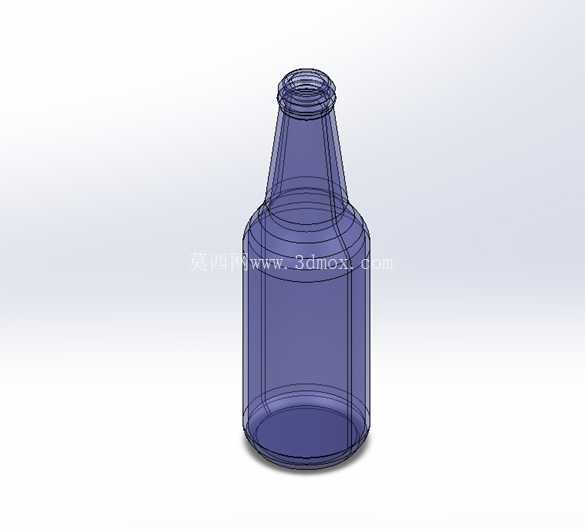

　　日常饮品灌装生产线中，这类带圆角过渡的玻璃瓶是碳酸饮料、果味饮品常用的包装载体，区别于直角棱边的瓶型，全周圆角的结构设计能大幅降低瓶身在输送、灌装、旋盖环节的磕碰破损率，尤其是高速灌装线的星轮拨瓶、导轨夹持工位，圆弧面能让接触应力均匀分散，避免局部应力集中导致的暗裂、炸瓶问题。从结构设计逻辑来看，这款瓶身采用主体回转建模思路，整体以中心轴线为旋转基准，从瓶口螺纹段开始向下逐步过渡：瓶口处保留标准的螺纹牙型与封口支撑环，适配市面主流的皇冠盖或者旋盖封口尺寸，封口环下方设置一圈内凹的瓶颈加强槽，既可以在旋盖时分散扭矩，也能避免灌装后热胀冷缩导致的瓶口变形。

　　瓶颈到瓶肩的过渡段采用大曲率圆角衔接，没有生硬的折角，这部分是吹塑成型时料流延伸的关键区域，大圆角能让玻璃料坯在吹制过程中均匀延展，避免局部壁厚过薄导致的强度不足。瓶身主体为等直径圆柱段，底部同样采用全周圆角过渡到瓶底支撑面，瓶底做了内凹的球面设计，既可以提升站立稳定性，也能抵消灌装后内压对瓶底的向外推力，避免放置时出现底凸不稳的问题。从实际使用场景出发，这类瓶型的尺寸边界需要适配现有灌装线的通用工装：瓶口外径通常控制在28-30mm区间，适配标准旋盖头的夹持范围，瓶身最大外径不超过68mm，能兼容常规的饮料瓶输送导轨宽度，整体高度控制在230mm以内，适配洗瓶机、灌装机的工位间距，不需要额外调整生产线的拨瓶轮、护板尺寸就能直接上线使用。

　　材质选用半透明蓝色玻璃，一方面可以遮挡部分光线，延缓饮品内维生素、风味物质的氧化变质，另一方面蓝色的视觉质感也能提升产品辨识度，瓶身的半透明效果在建模时通过材质的透射、折射参数调整实现，还原真实玻璃的光线穿透效果，方便做包装展示渲染时直接调用。设计过程中需要重点校核几个关键位置的壁厚：瓶口螺纹段壁厚要保持在3-3.5mm，保证封口时的结构强度，不会因为旋盖扭矩过大出现螺纹崩缺；瓶身主体壁厚控制在2.5-3mm，兼顾轻量化要求和抗冲击性能；底部圆角处的壁厚要均匀，不能出现料厚突变，否则在热灌装或者巴氏杀菌环节，温差导致的胀缩会让壁厚不均处出现应力开裂。

　　另外瓶身的圆角半径不是统一数值，瓶肩处圆角半径更大，方便料流下滑，瓶底处圆角半径稍小，保证站立时的支撑环接触面积足够，不会出现放置晃动。这类瓶型除了用于饮品灌装，也可以作为调味瓶、试剂瓶的基础结构改型，只需要调整瓶口螺纹规格、瓶身直径高度，就能适配不同的灌装内容物需求，比如调整为小口径瓶口可以用来装酱油、醋等调味品，加大瓶身直径可以作为大容量果汁包装。在建模时，旋转特征完成主体轮廓后，只需要单独处理瓶口螺纹、底部防滑纹这些局部特征，整体建模逻辑清晰，参数化调整方便，后续改型只需要修改旋转轮廓的草图尺寸，就能快速生成不同容量、不同比例的瓶型结构，不需要重新搭建整体特征树。需要注意的是，瓶身所有外表面的圆角都要做相切连续处理，避免出现棱线，一方面是吹塑工艺的要求，玻璃料在模具内成型时，相切连续的曲面不会出现料流滞留，保证成型后表面光滑无凹痕，另一方面是使用过程中的安全需求，光滑的圆弧面不会在搬运、握持时划伤手部，也不容易在清洗时残留污渍。
