重型手推车后轮安装总成结构设计

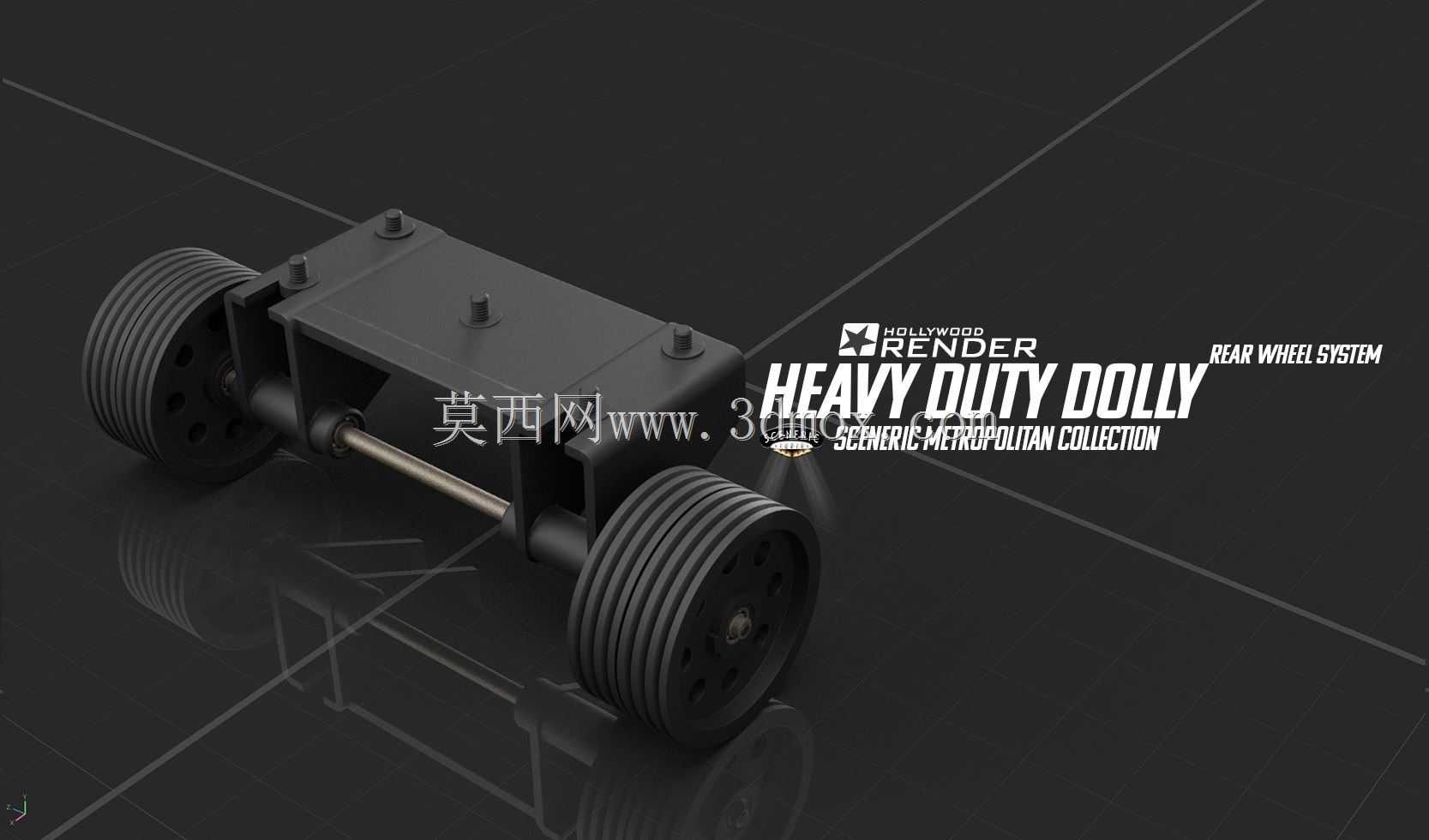

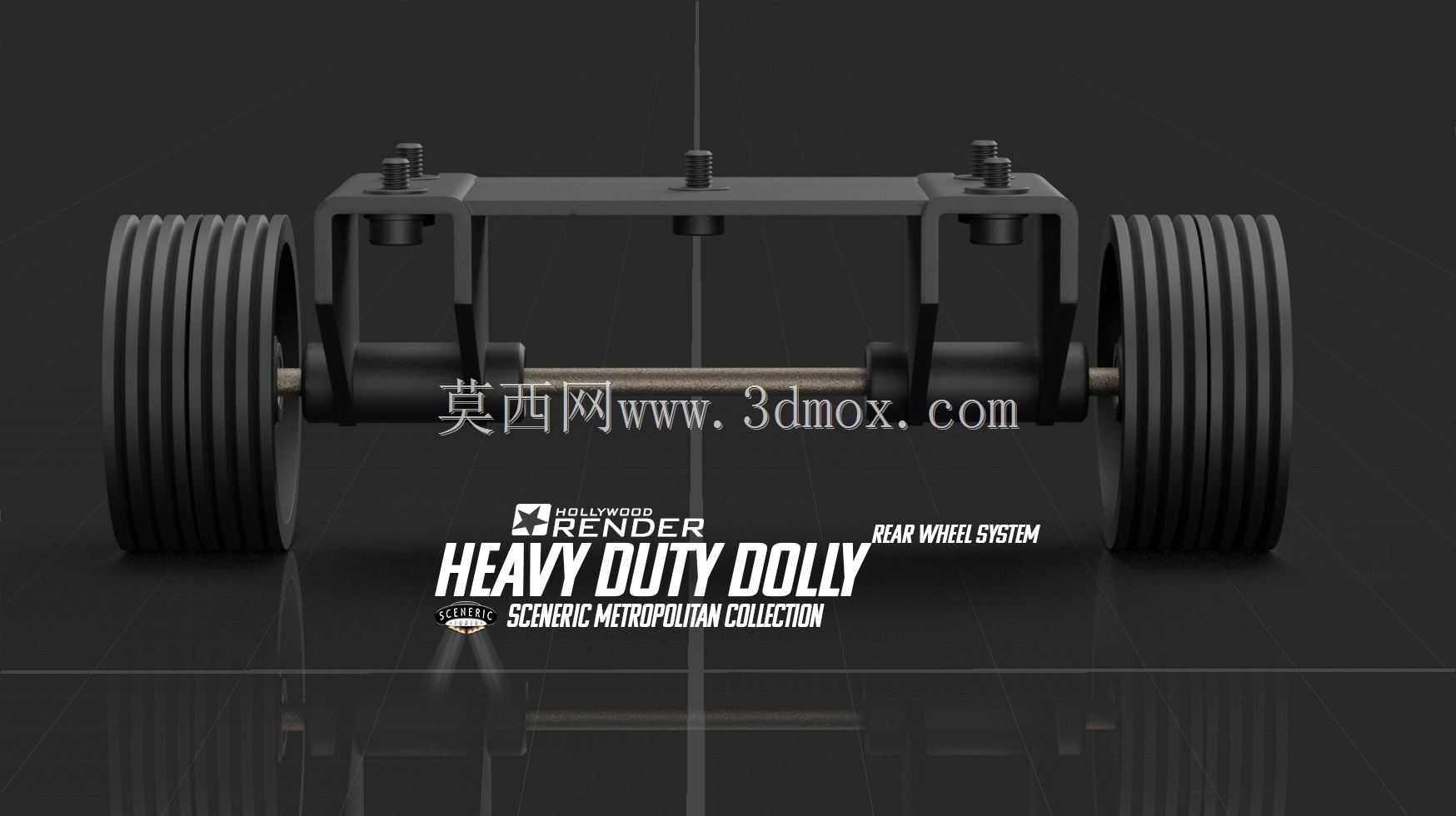

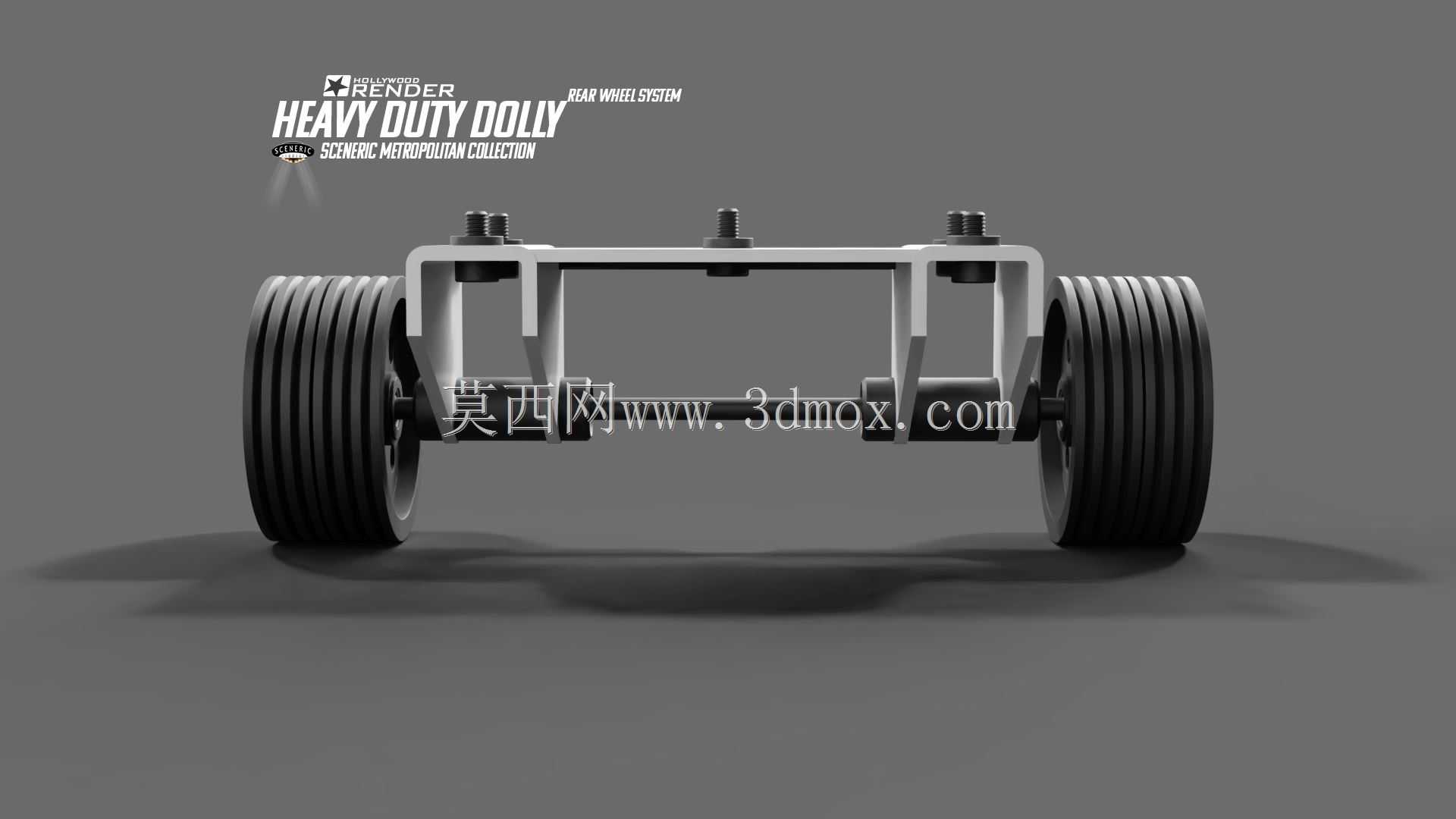

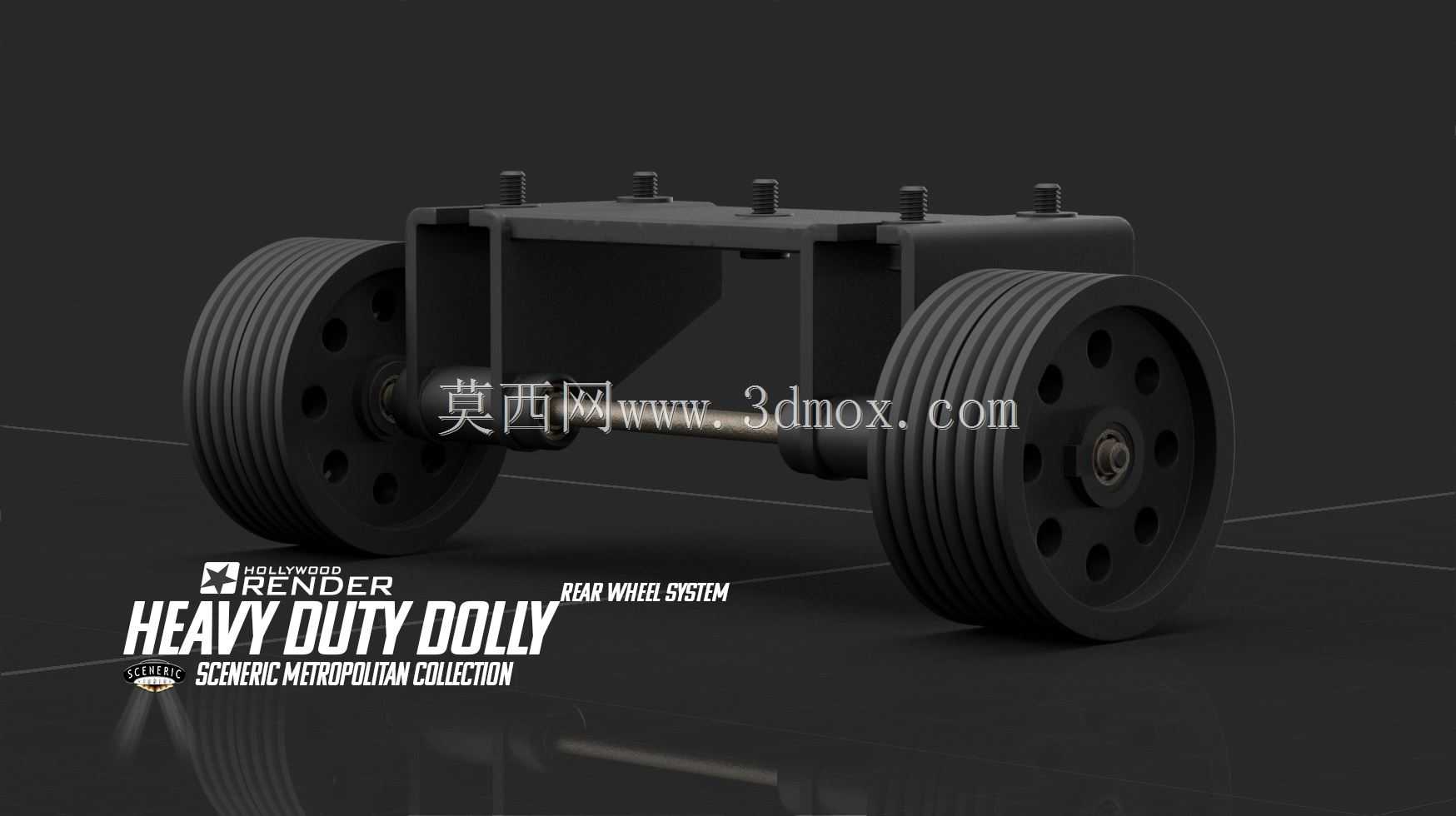

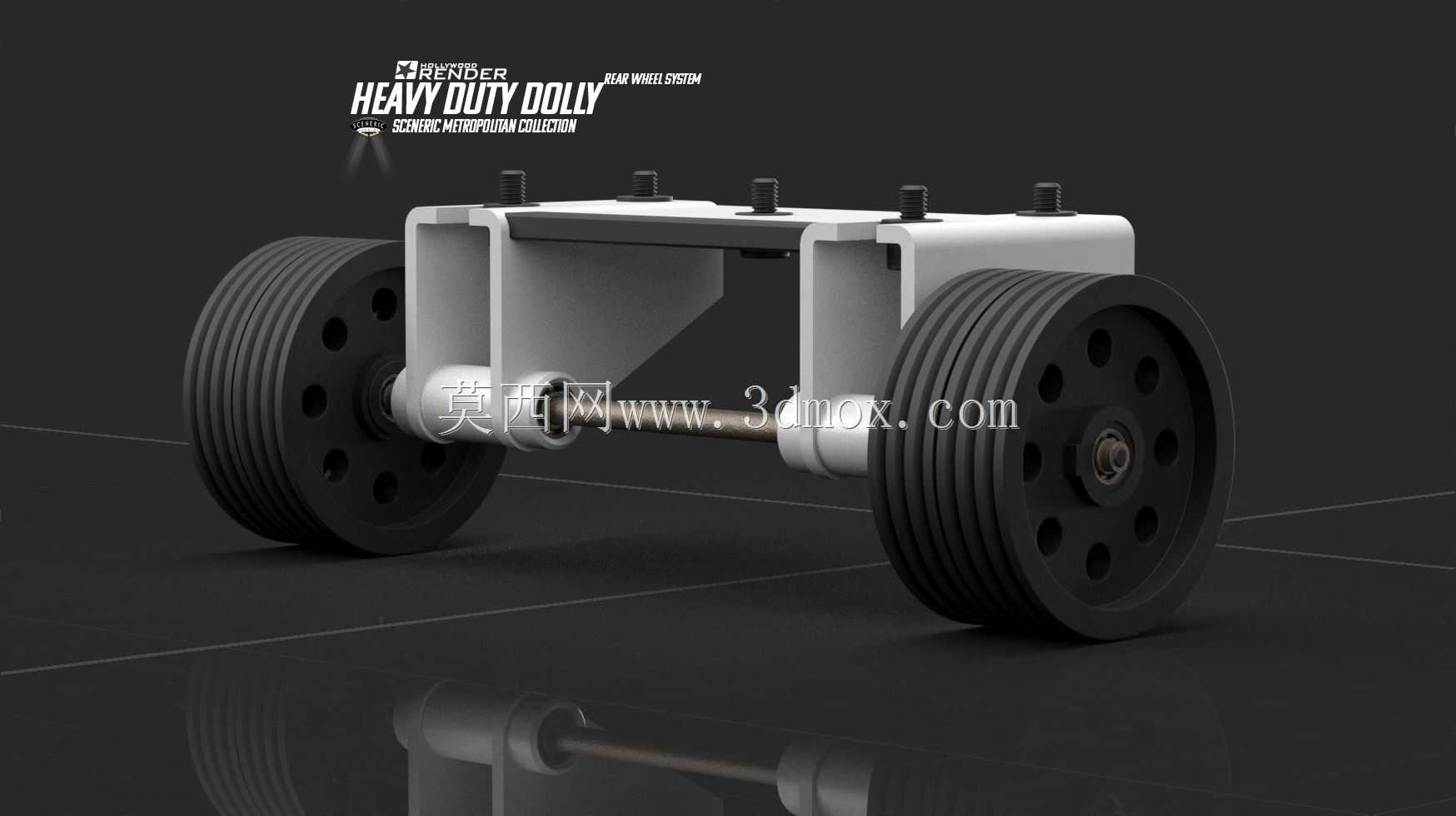

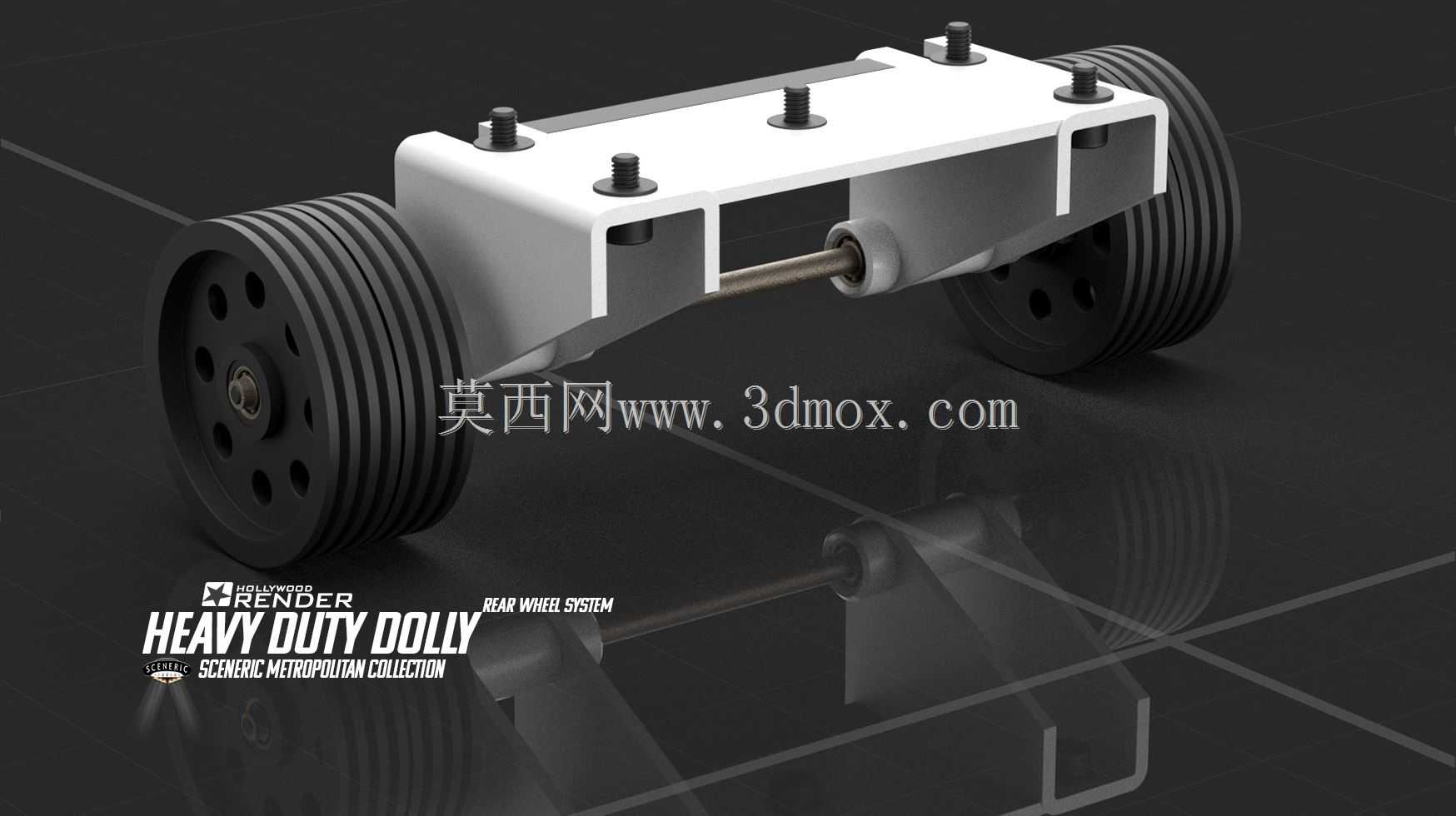

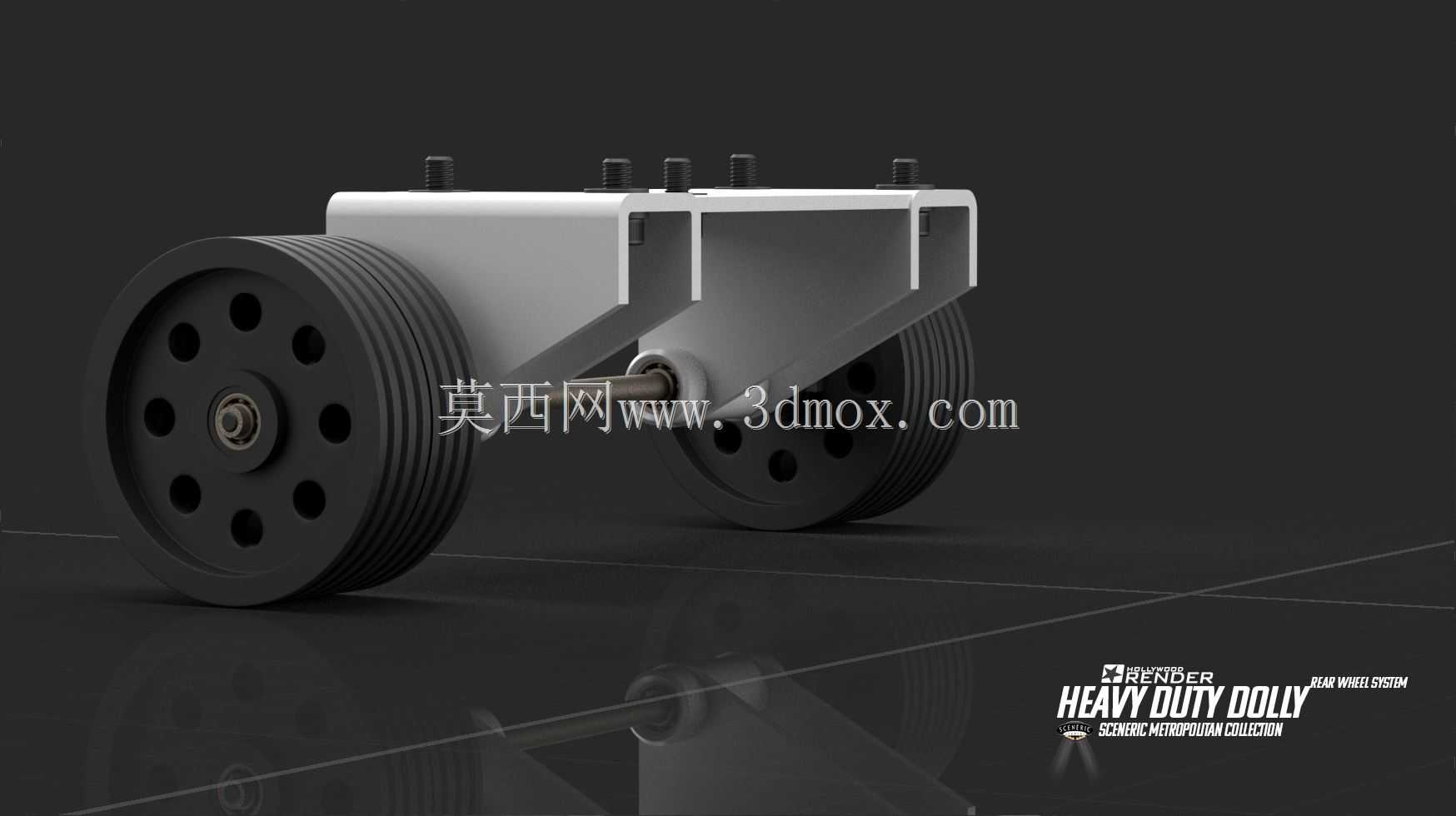

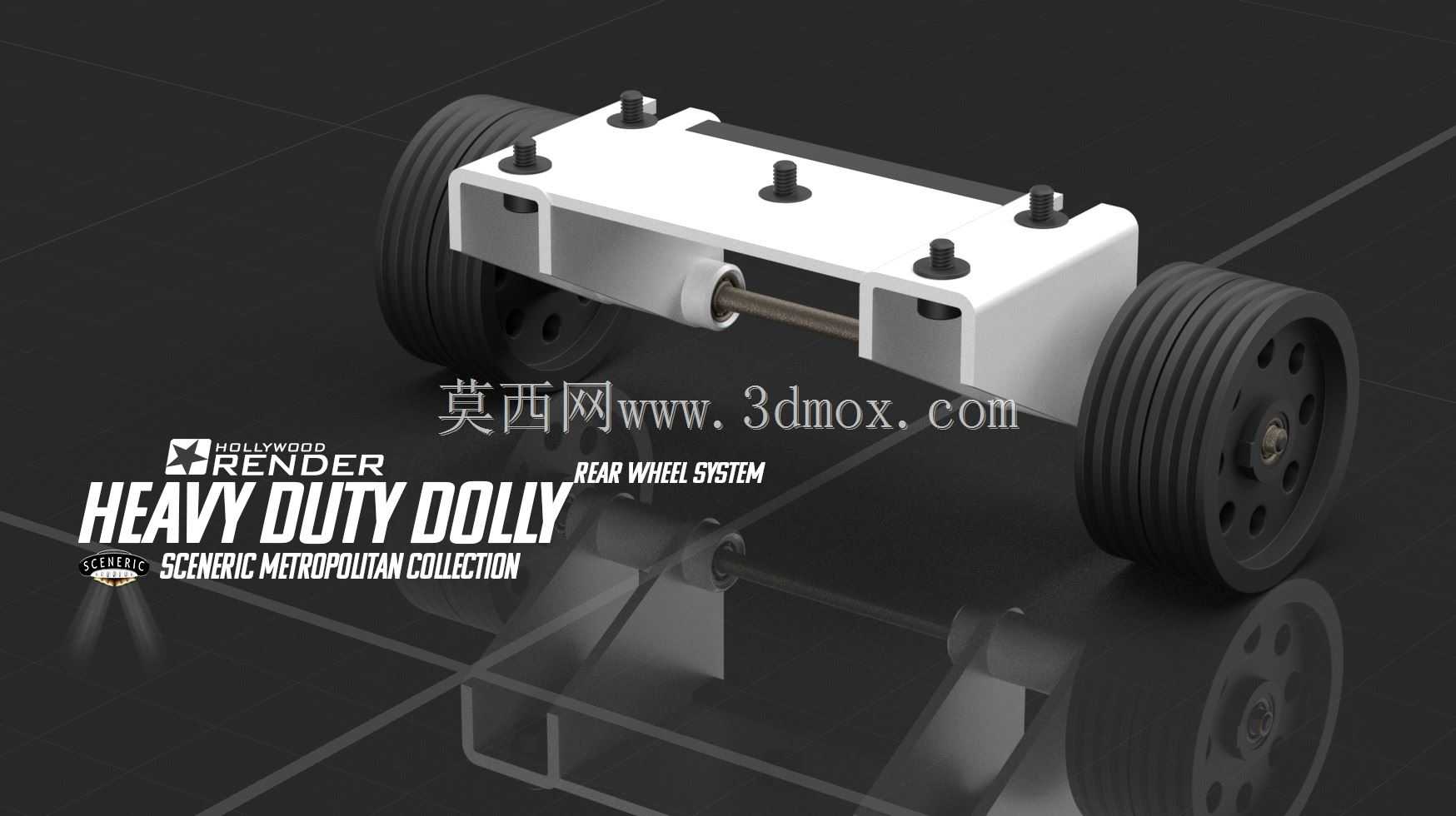

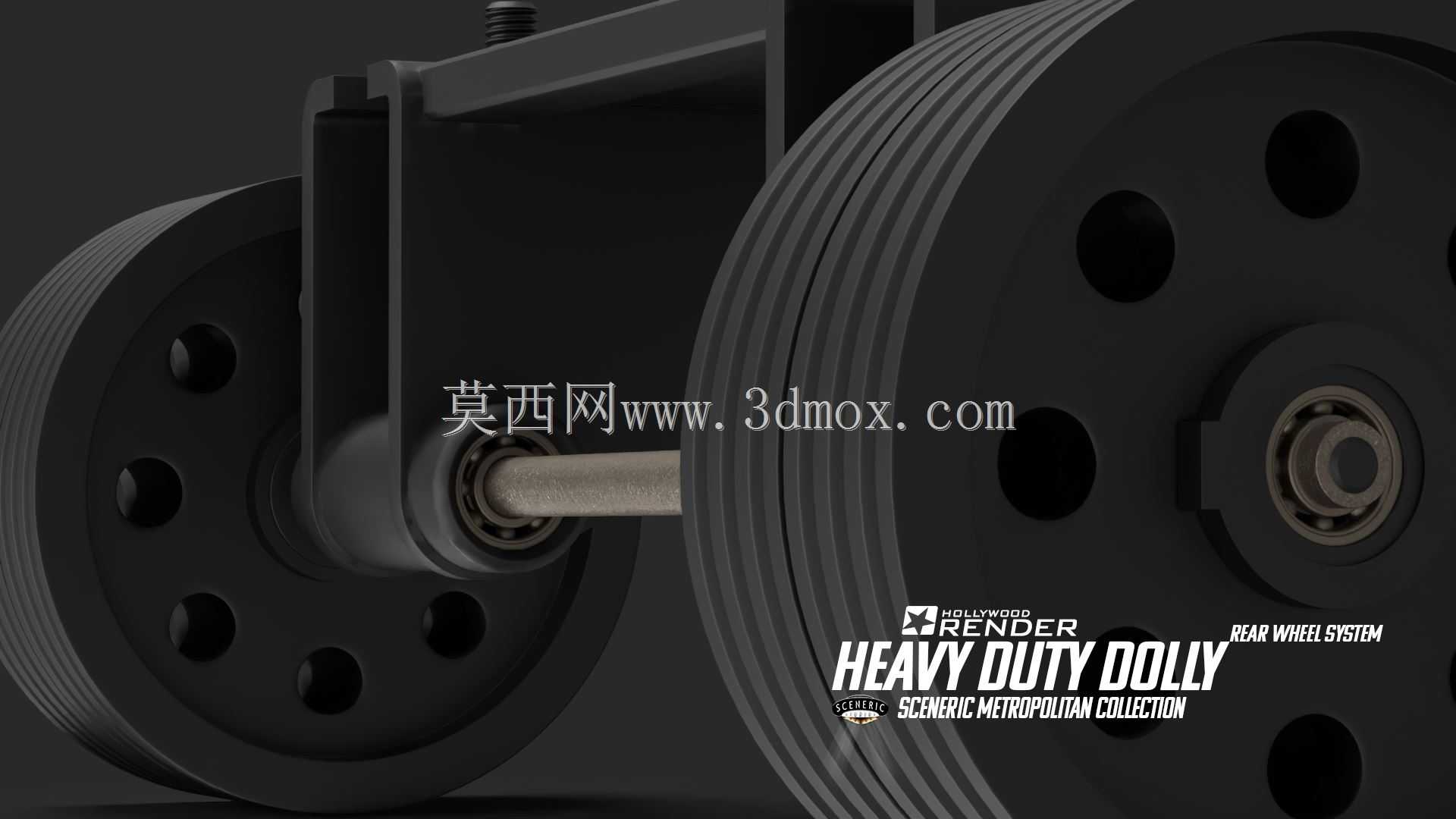

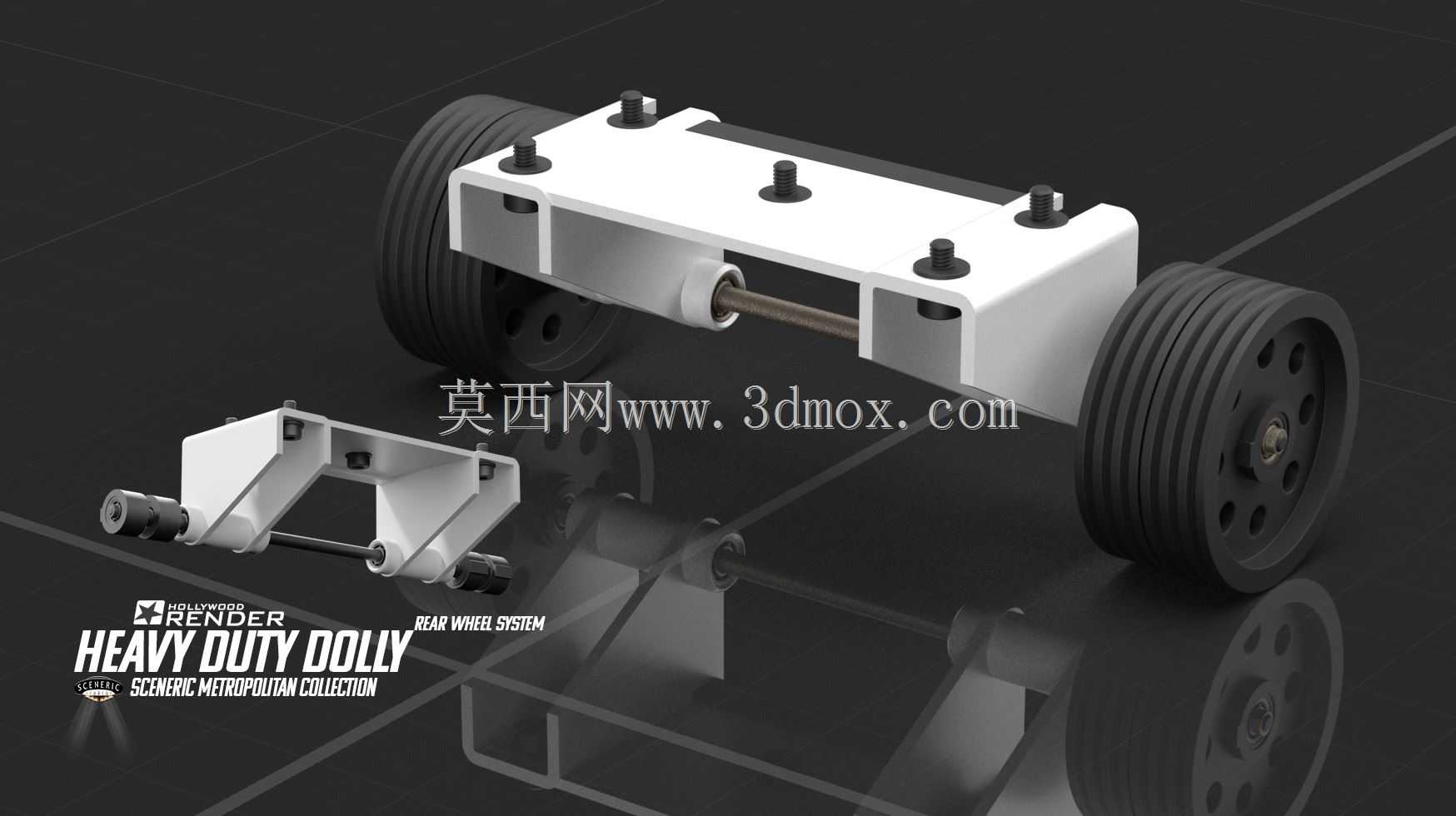

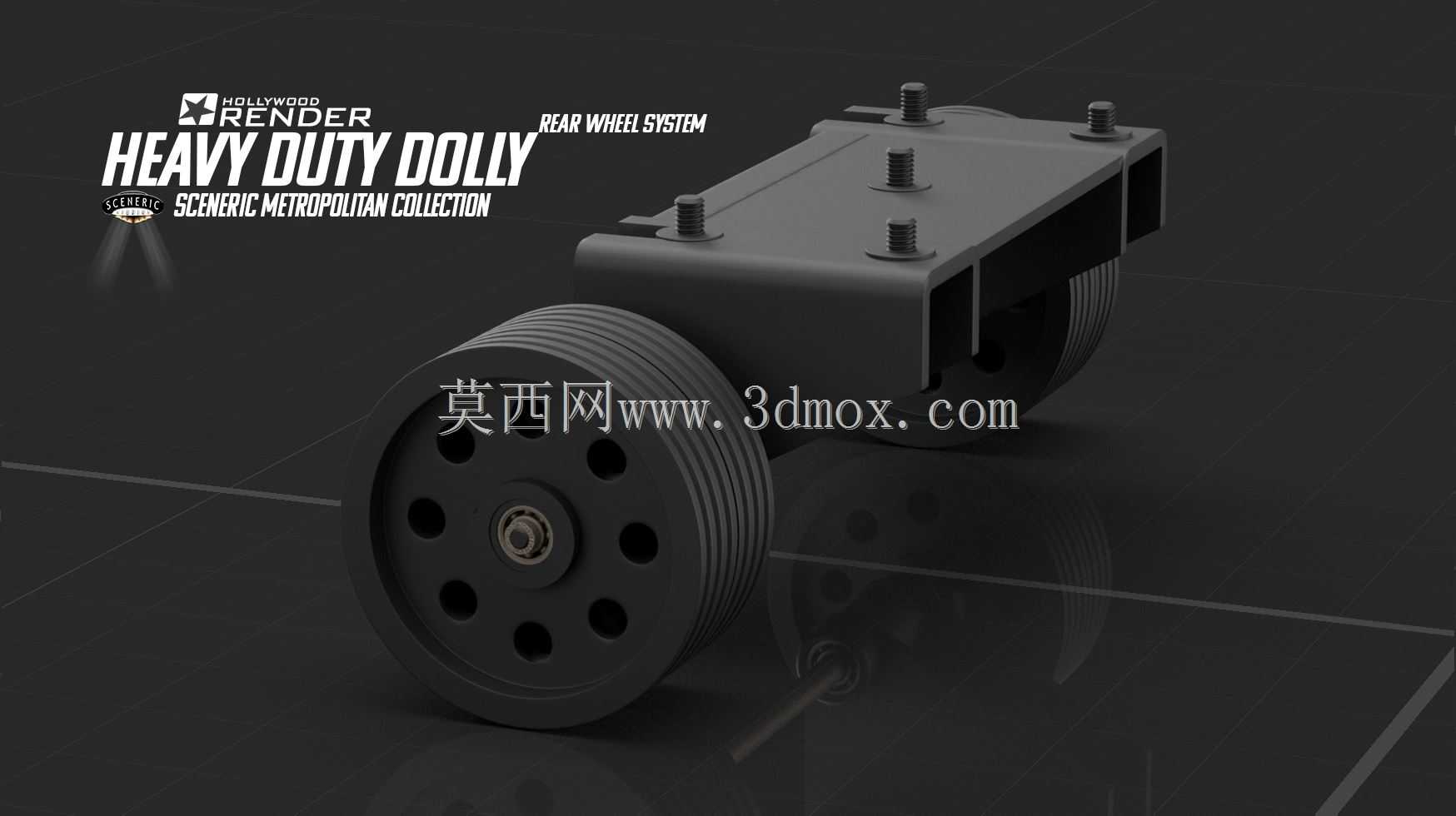

　　在厂区物料转运、仓储短途驳运、重型工装移位等场景中，手推车的后轮承载总成是决定设备载重能力、推行顺畅度与使用寿命的核心部件，这套后轮安装结构针对大载重工况做了针对性的结构优化，区别于普通轻型脚轮的简易安装形式，整体采用刚性车架直连轮轴的承载逻辑，避免了传统支架式脚轮在重载下易出现的支架变形、转向卡滞问题。从结构布局来看，轮组采用双轮同轴布置，单轮为多道环形加强筋的实心轮体结构，轮面的环形凸起筋条一方面可以提升轮体自身的径向承载能力，避免重载下轮体受压形变，另一方面也能在不平整的车间环氧地坪、厂区硬化路面上分散接触应力，减少推行过程中的颠簸感，同时降低轮面局部磨损速率。

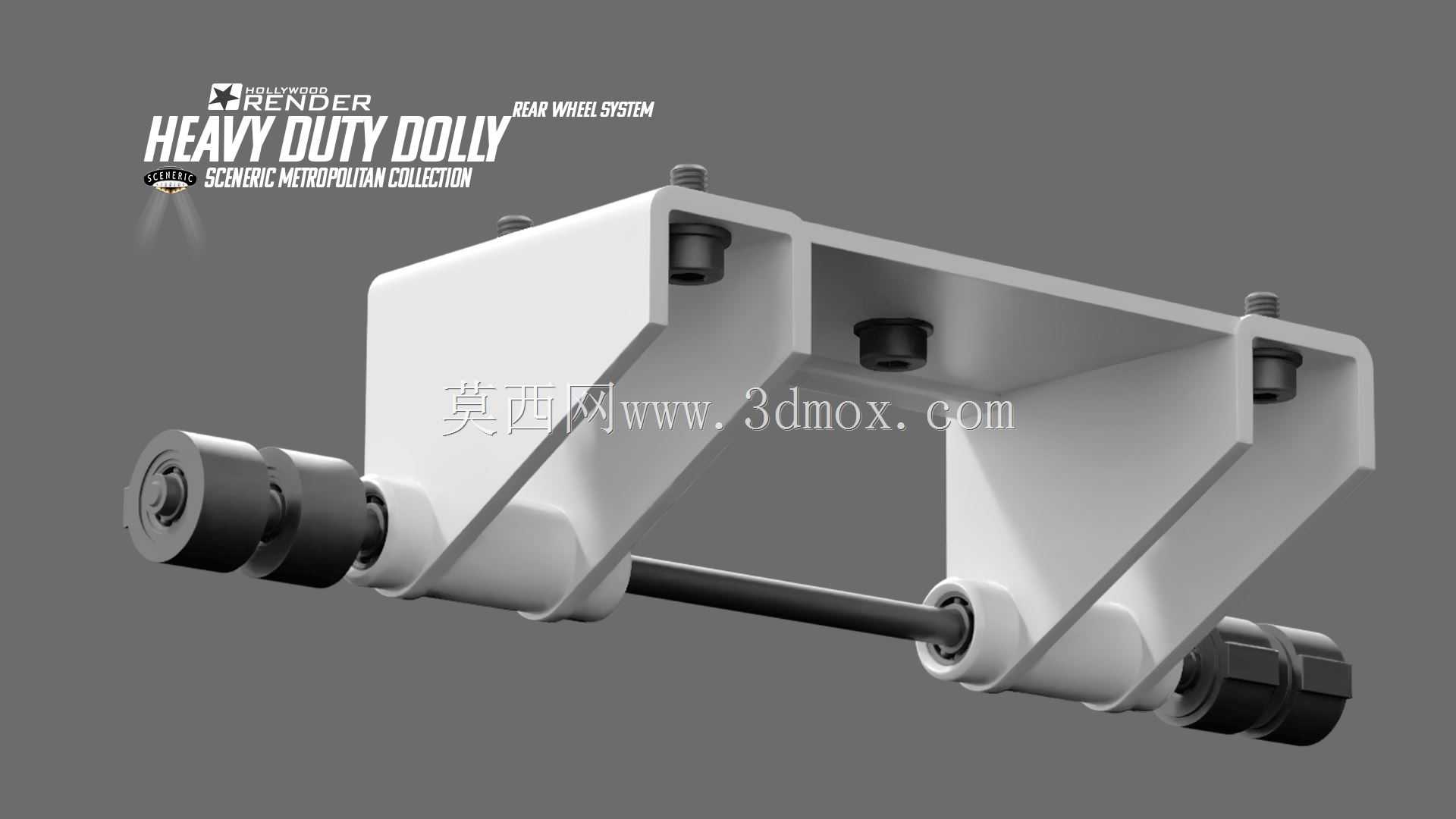

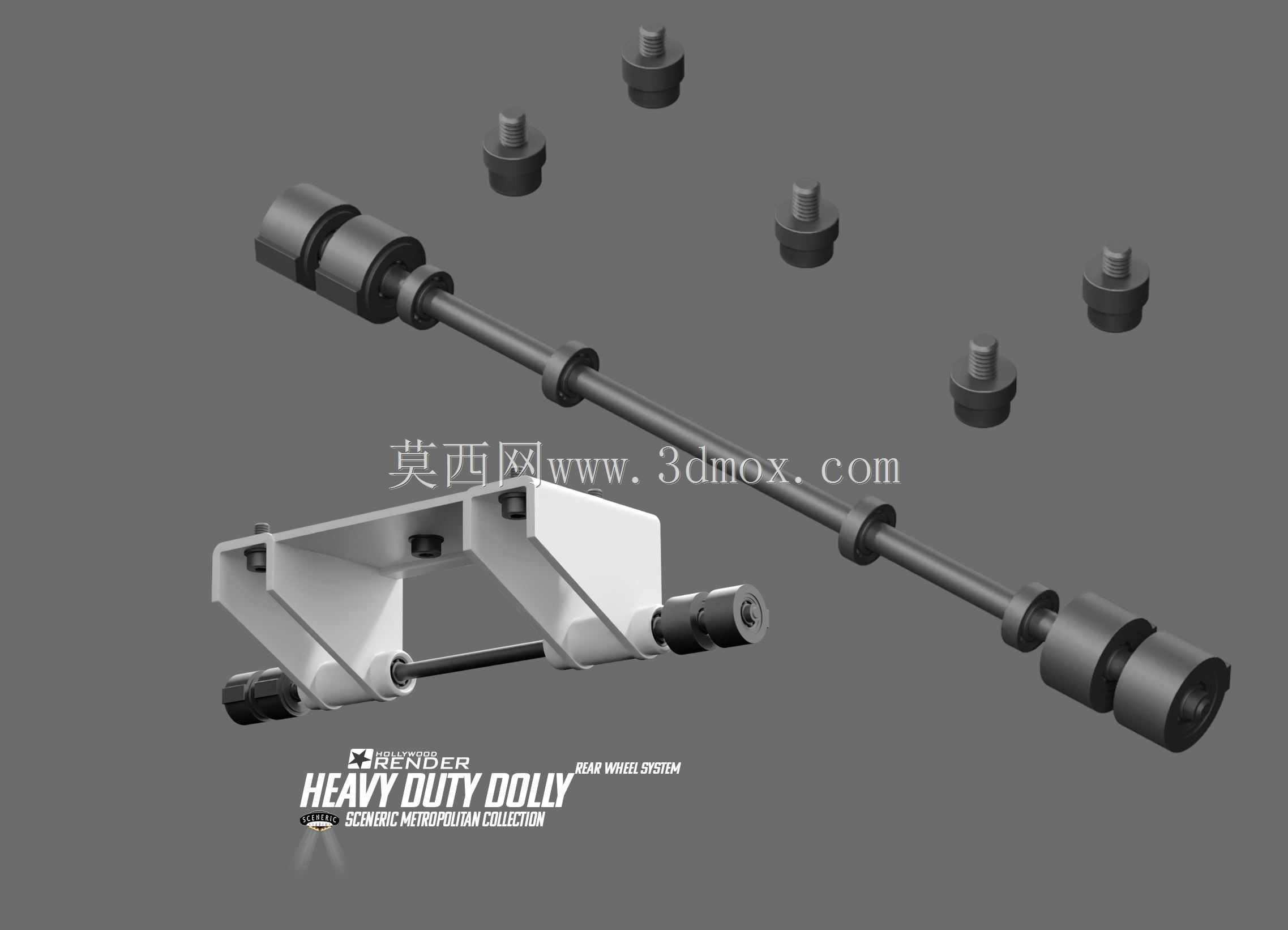

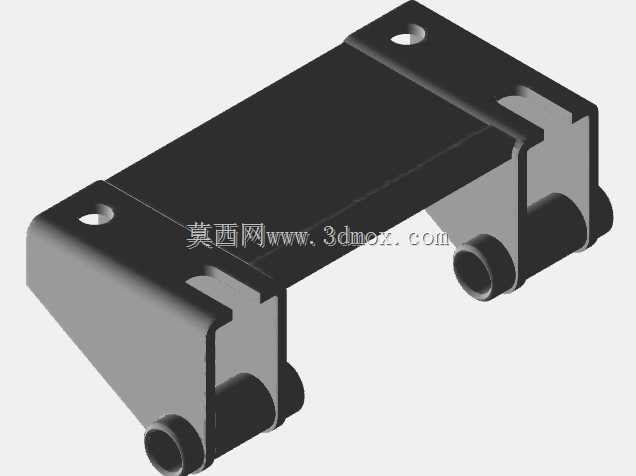

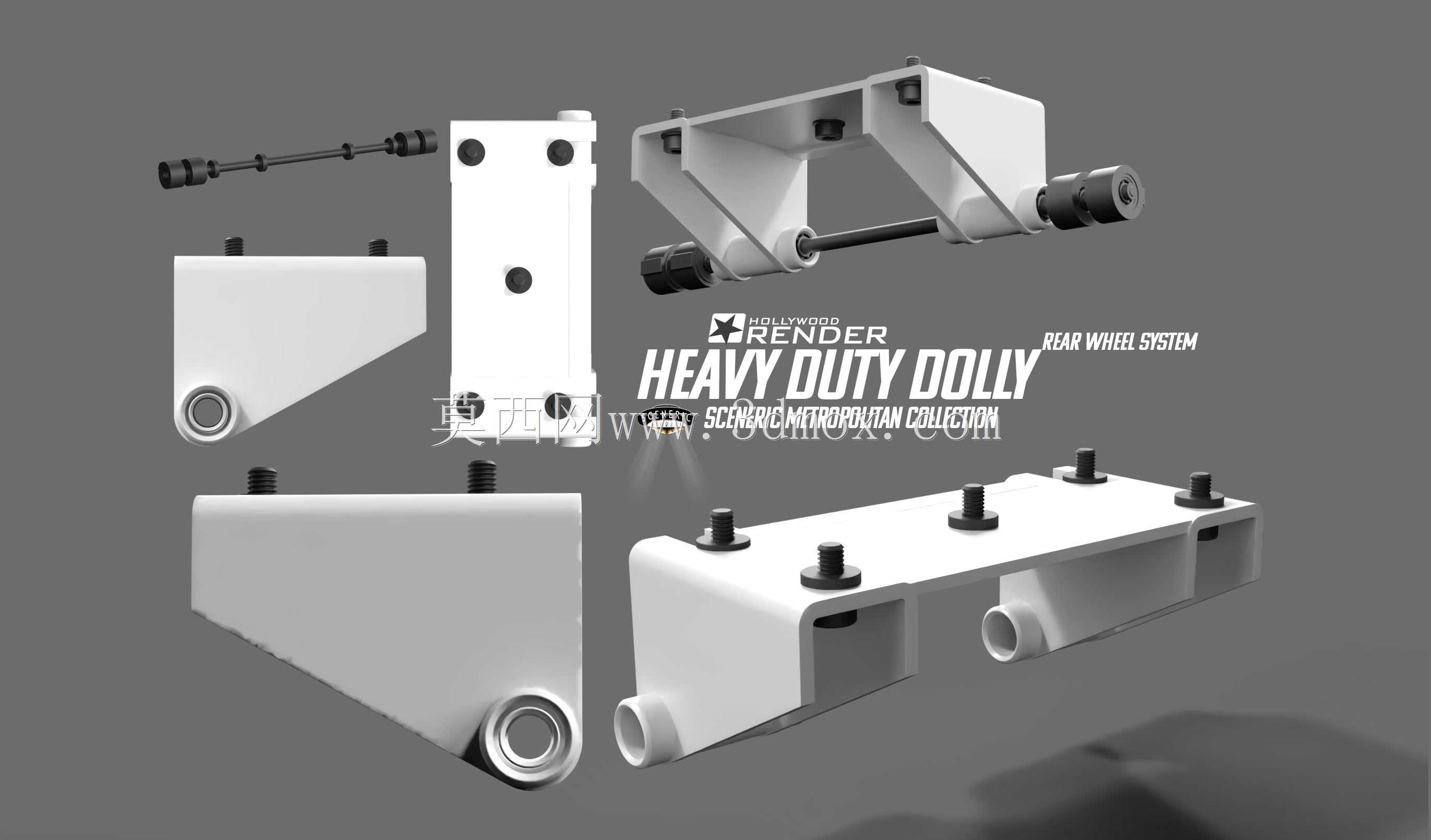

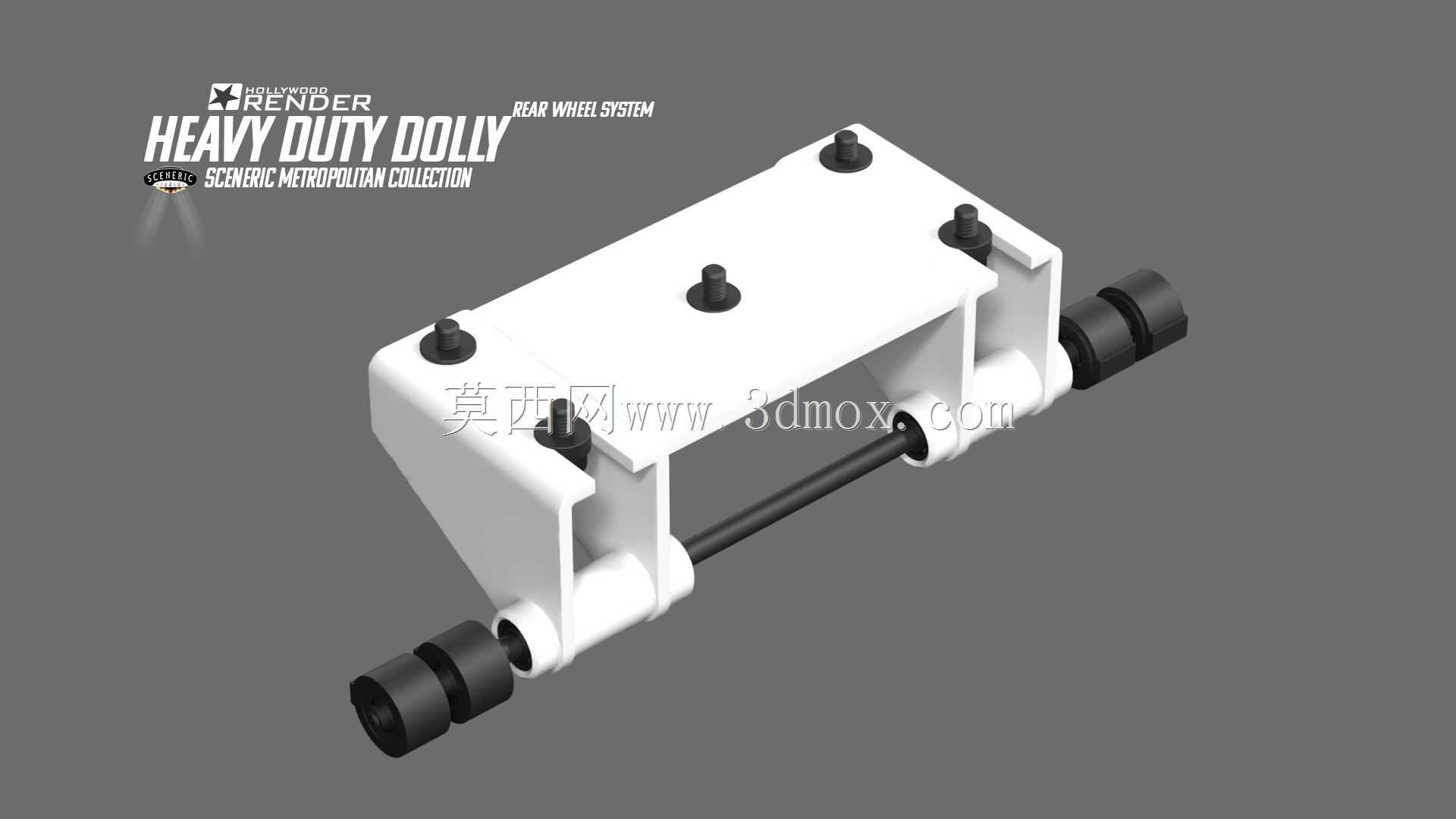

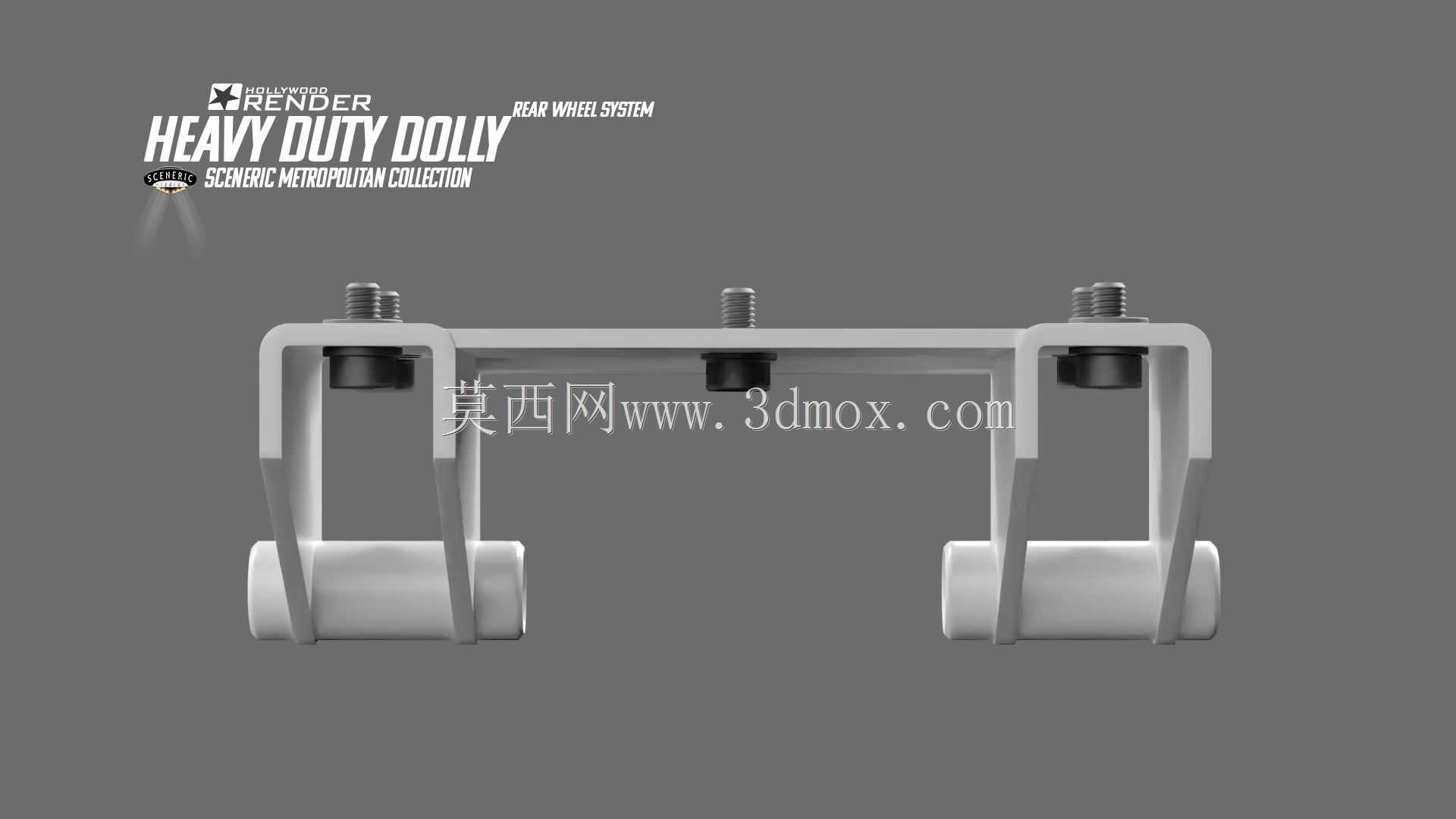

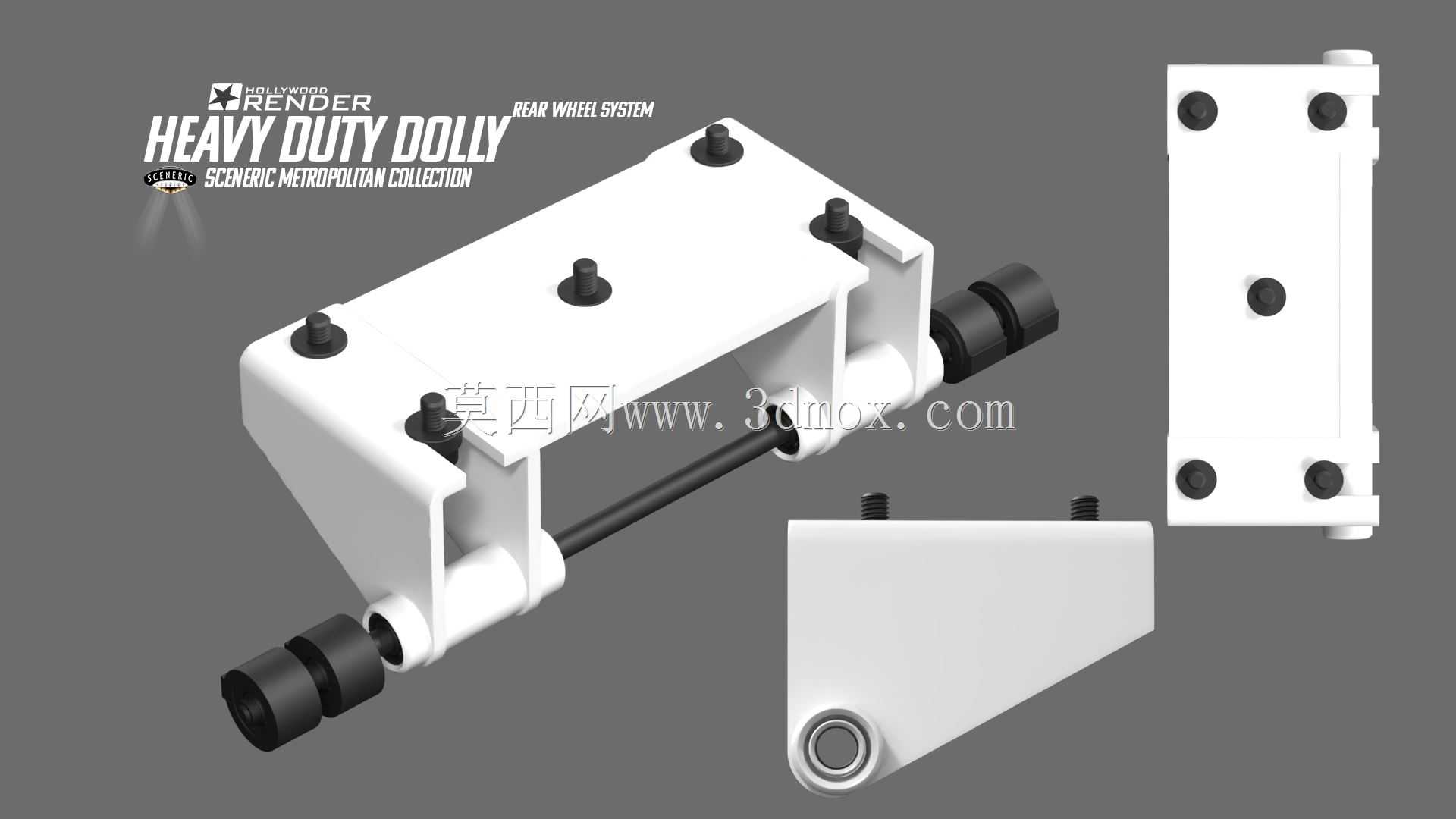

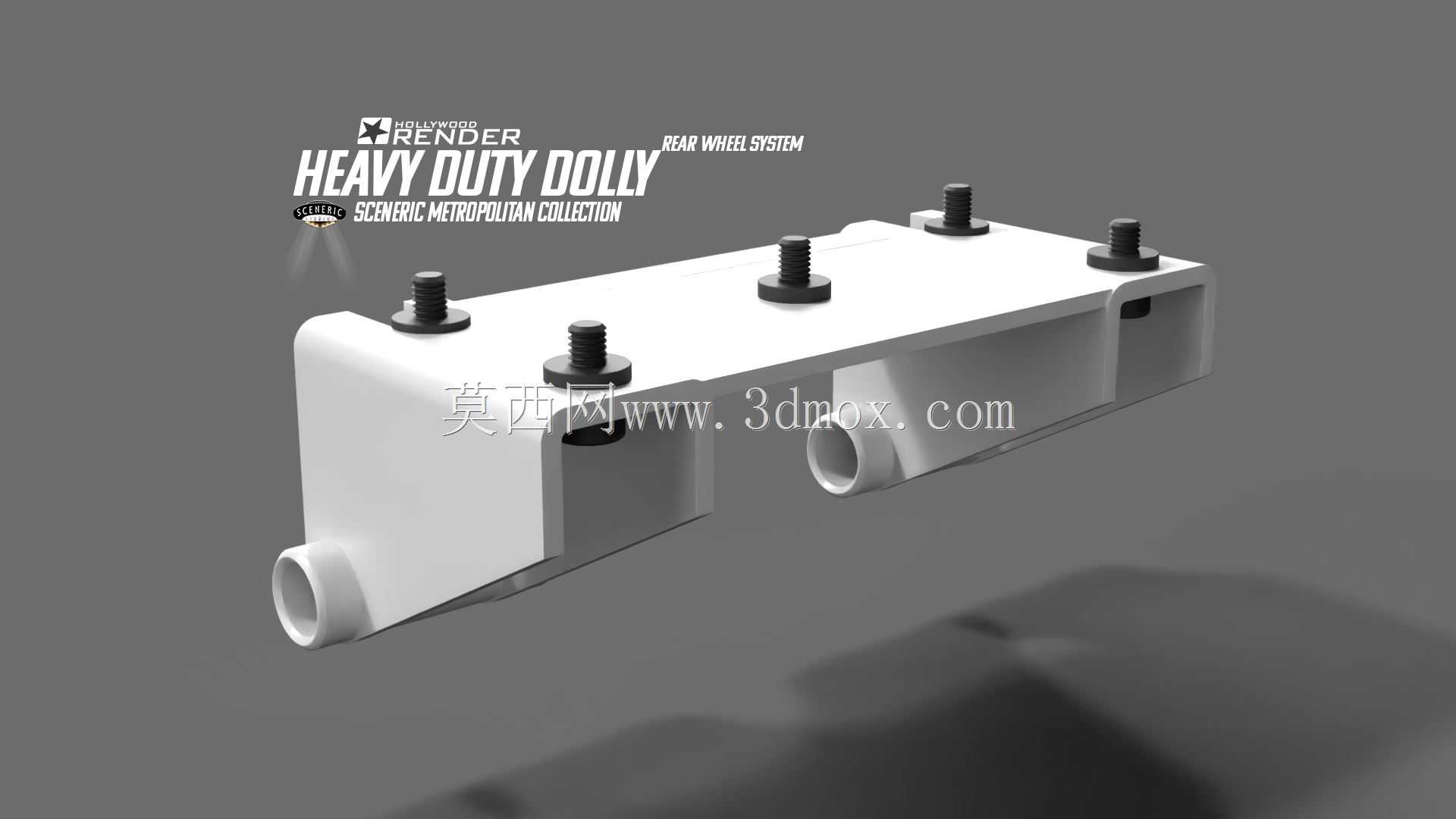

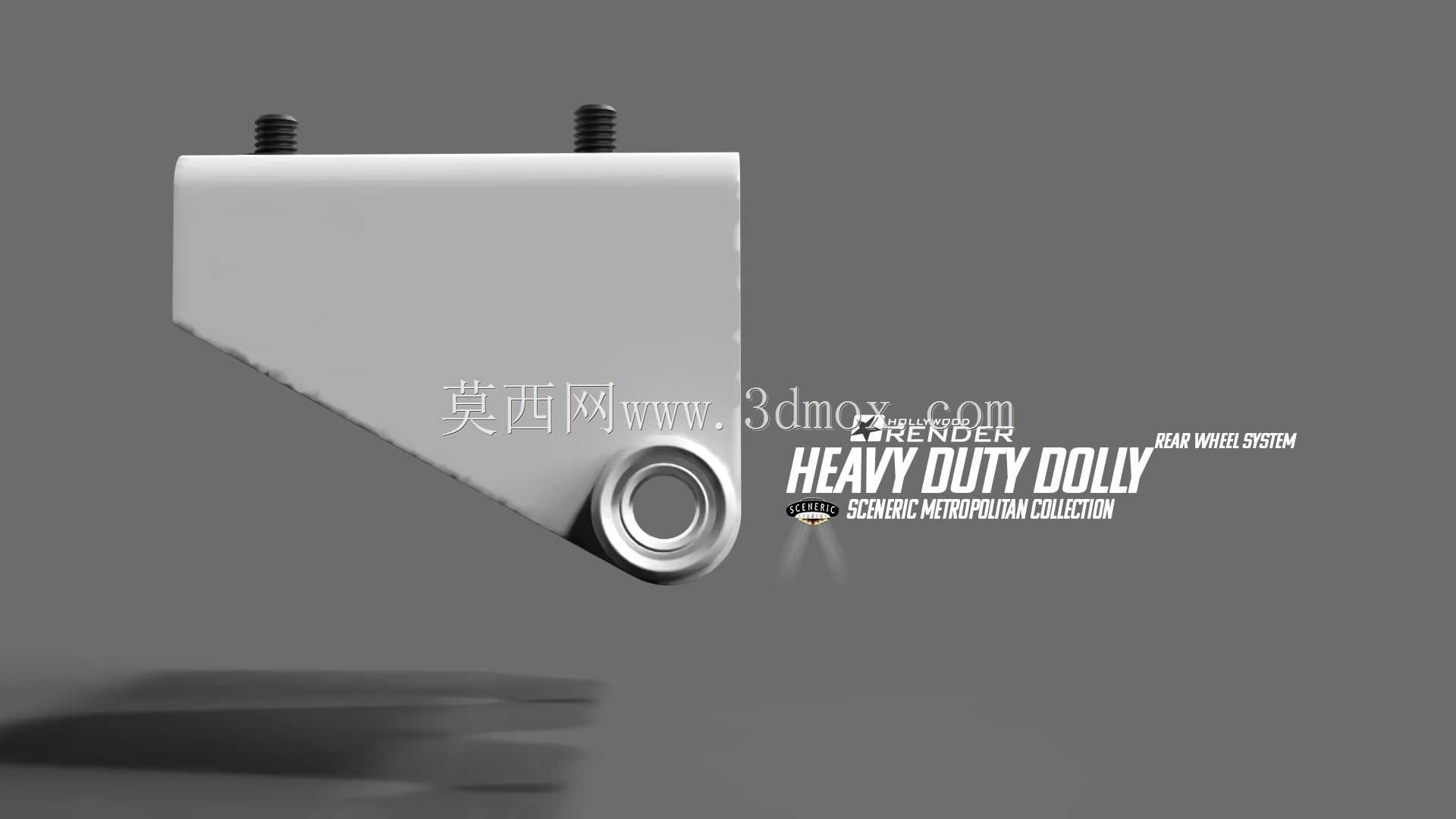

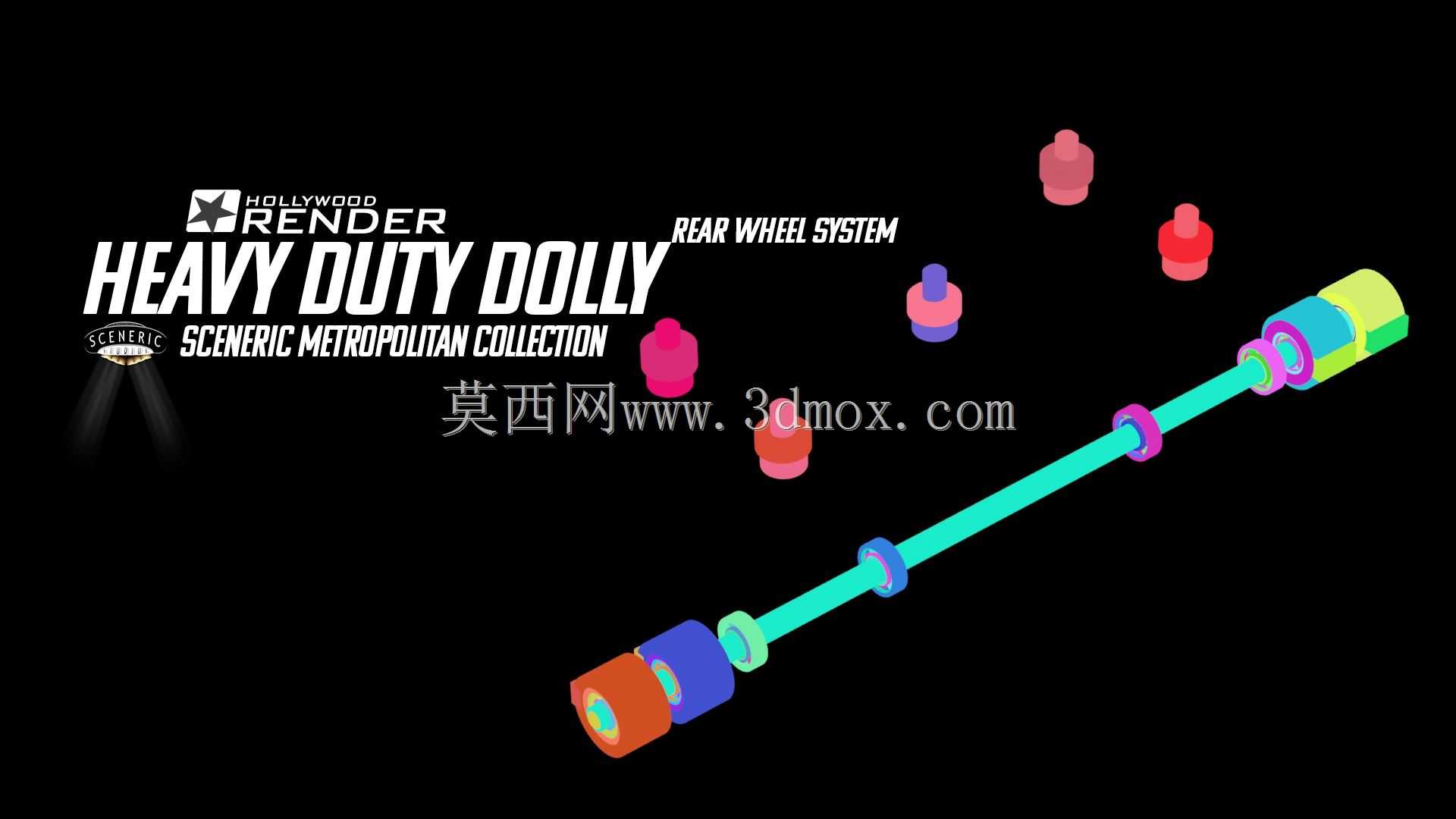

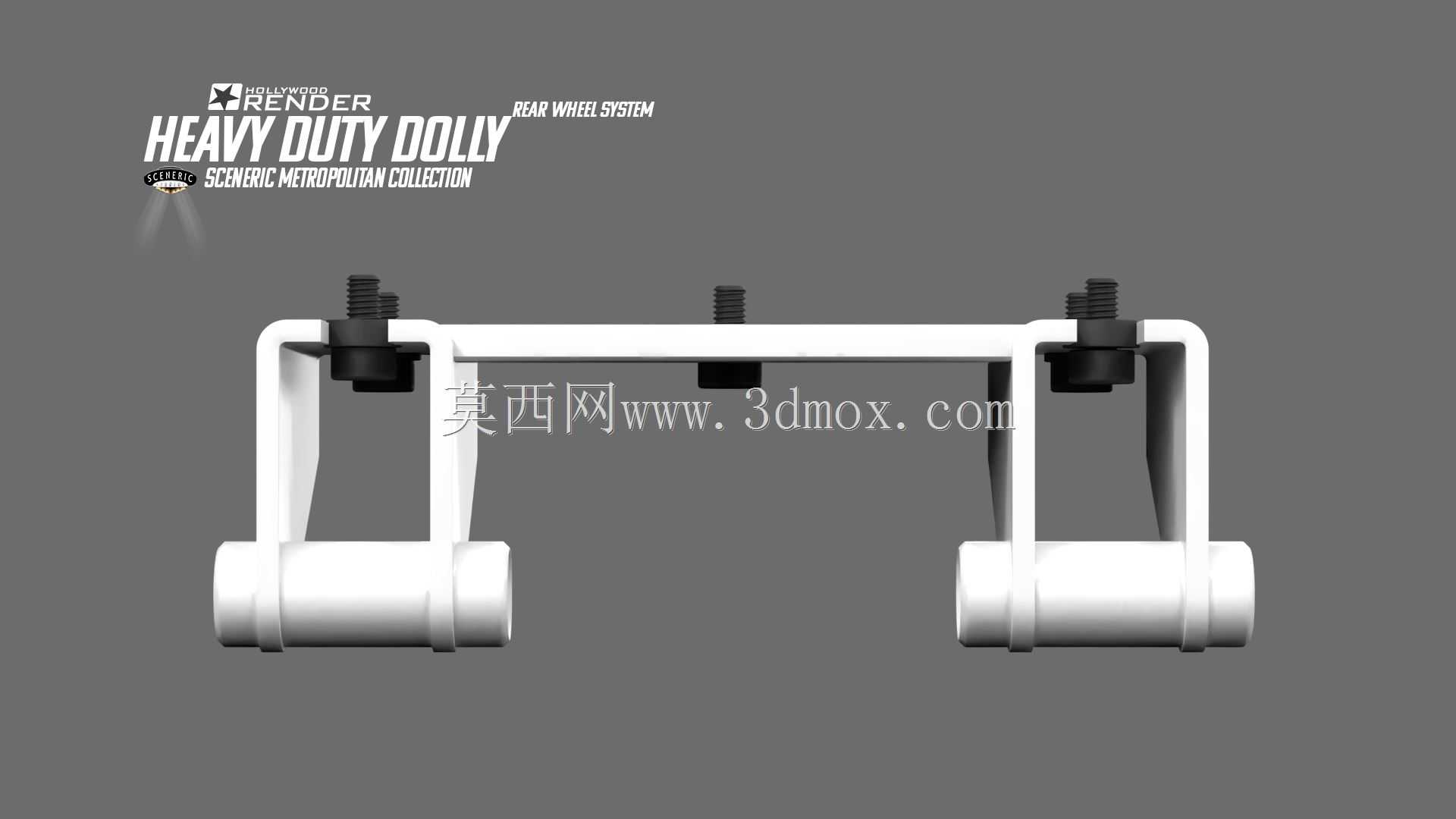

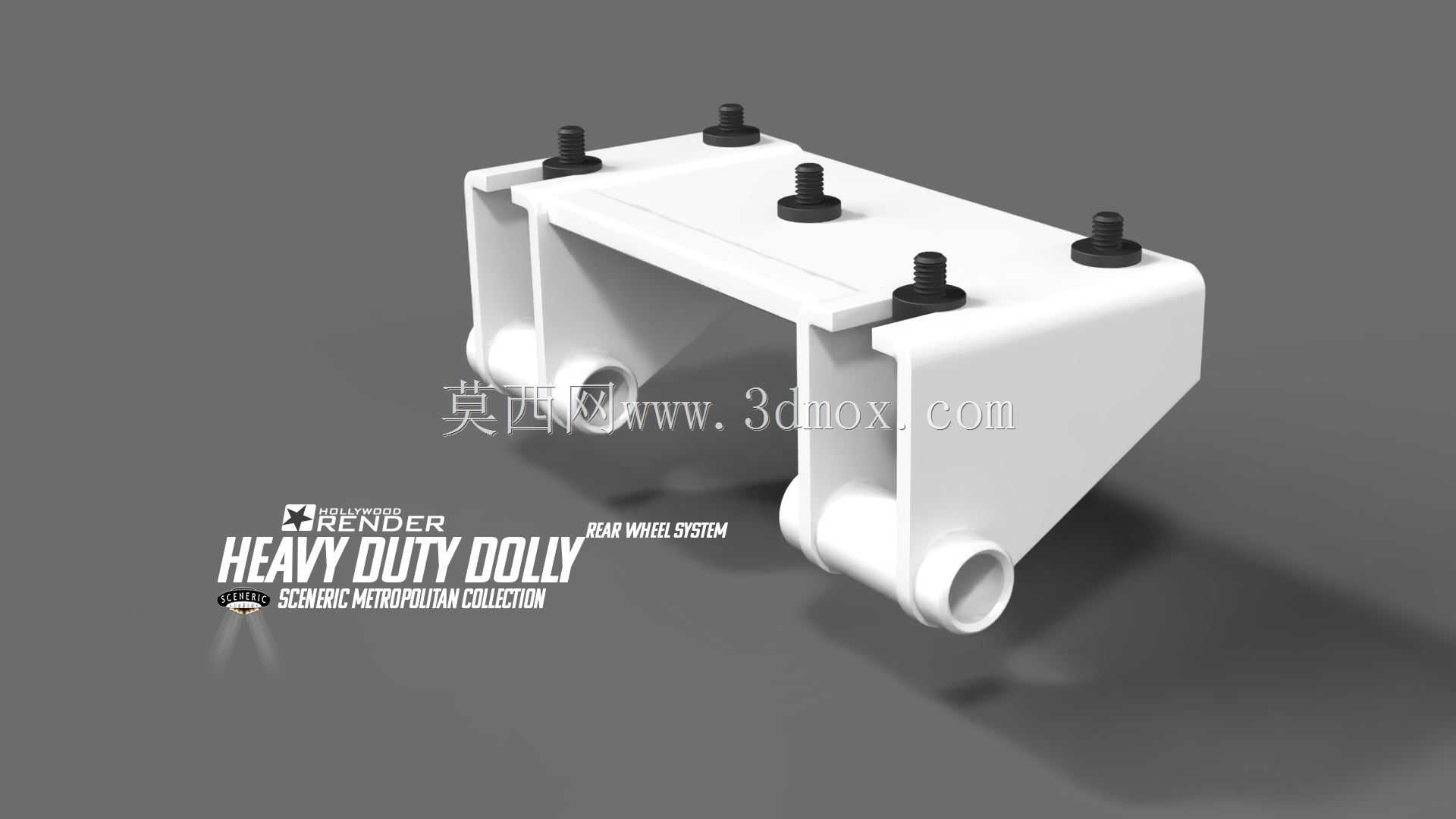

　　轮轴采用贯穿式安装设计，轴体两端直接与两侧轮体的轮毂内孔配合，轴身中段穿过车架底部的两个轴座，轴座与车架主体为一体化焊接/螺接刚性结构，相比悬臂式轮轴结构，贯穿式轴体的受力分布更均匀，不会出现单侧轴根应力集中导致的轴体弯折、断裂问题，在单侧轮遇到路面凸起冲击时，冲击力可以通过轴体传递到另一侧轮组与车架整体，避免单点受力过载。车架与轮组的连接部位做了加高的安装座设计，安装座上预留的固定螺孔可以适配不同厚度的车架底板安装需求，安装座的立面与车架底板的贴合面做了铣平处理，保证装配后连接面完全贴合，不会出现装配间隙导致的螺栓松动、车架晃动问题。

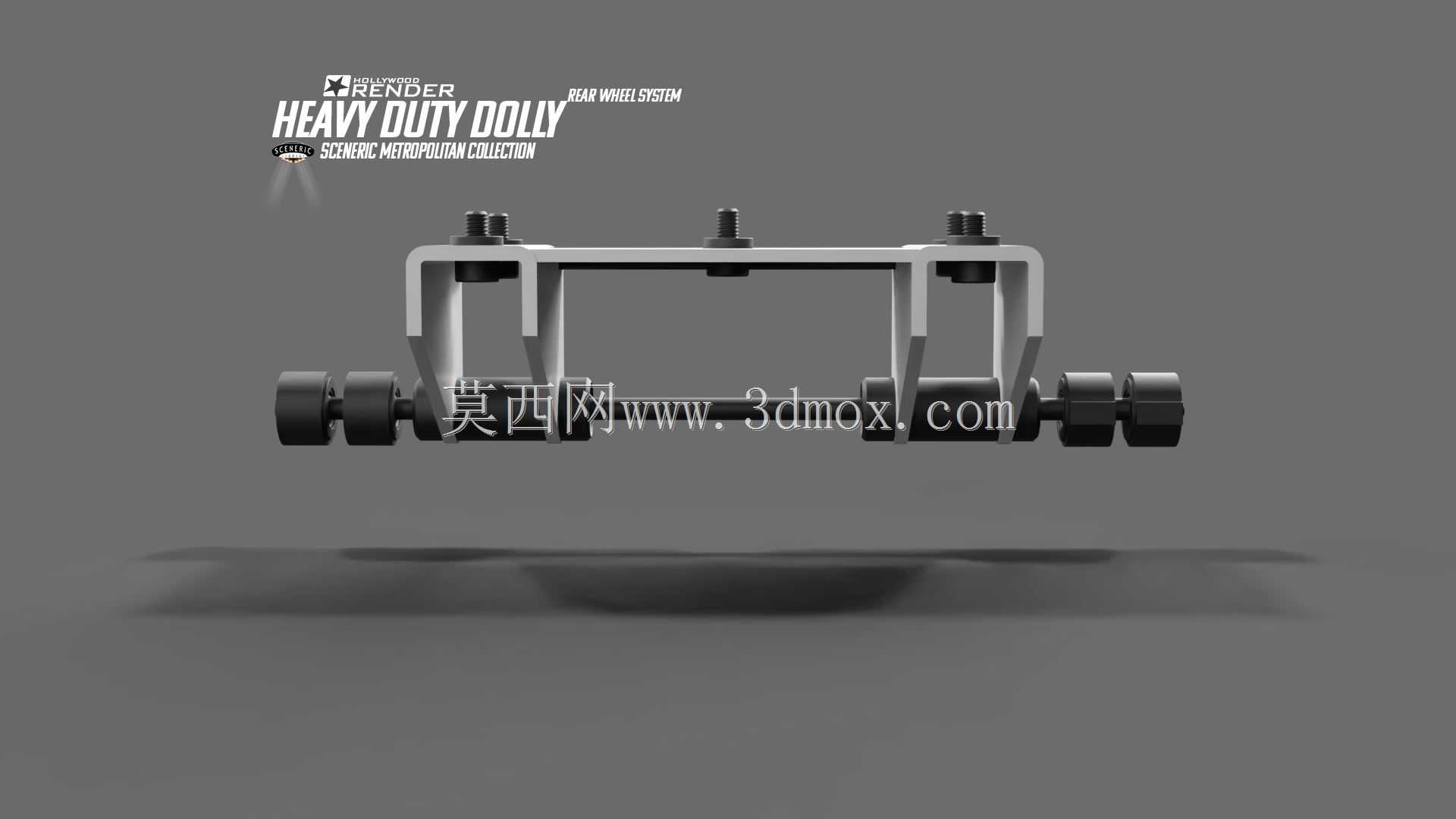

　　轮体与轴座之间预留了合理的轴向间隙，既不会因为间隙过大导致轮体轴向窜动，也不会因为间隙过小导致轮体转动卡滞，在长期使用出现磨损后，也可以通过轴端的调节垫片调整间隙，无需整体更换轮组。从安装边界来看，这套后轮总成的安装基准为车架底部的两个轴座安装面，两个安装面的平面度、同轴度公差需要控制在合理范围内，否则会导致轮轴安装后出现别劲、轮体转动阻力大的问题；轮组安装完成后，轮体最外侧超出车架侧边的距离控制在安全范围内，不会在推行过程中剐蹭通道两侧的物料、货架，轮体最低点到车架底板的高度预留了足够的离地间隙，能够适应厂区内常见的减速带、地面接缝、小坡度路面的通行需求，不会出现底盘剐蹭地面的问题。在功能设计上，这套后轮总成主要承担手推车的主要承载重量，配合前轮的转向结构实现整车的移动与转向，轮体的材质选择兼顾了承载能力与地面适配性，不会在车间地坪上留下压痕，同时具备一定的防滑能力，在略有坡度的路面上推行也不会出现打滑溜车的问题。结构设计过程中，优先考虑了部件的可维护性，轮体、轮轴都可以单独拆卸更换，当轮面磨损到极限或者轴体出现磨损时，不需要整体更换车架总成，只需要拆解对应部位的紧固件即可更换易损件，降低了长期使用的维护成本。

　　在受力校核层面，轮座与车架连接的螺栓选用高强度等级，每个安装点的螺栓数量根据额定载重下的剪切力、拉拔力计算确定，避免重载下螺栓断裂导致轮组脱落；轮轴的直径根据额定载重下的弯曲应力计算选型，保证在满载冲击工况下轴体的形变量在弹性范围内，不会出现永久变形。轮体内部的转动配合部位采用自润滑结构设计，不需要频繁加注润滑脂即可保证长期顺畅转动，适合工厂内多粉尘的使用环境，避免粉尘进入配合面导致的磨损加剧问题。整体结构没有多余的冗余设计，所有结构特征都服务于承载、转动、安装的核心需求，焊接部位都做了应力释放处理，避免长期重载下焊接部位出现开裂问题，安装孔位的位置度公差经过优化，能够适配同系列不同载重等级的手推车车架安装，具备一定的通用互换性。在实际装配过程中，只需要将轮轴穿入轴座与轮体轮毂，锁紧轴端的固定件即可完成安装，不需要复杂的专用工装，普通车间维护人员即可完成装配与更换作业，适配工厂内快速维护的使用需求。
