碳钢材质CS夹具底座结构设计

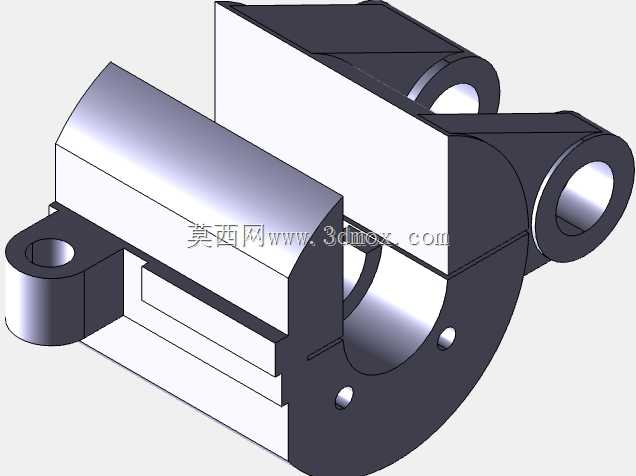

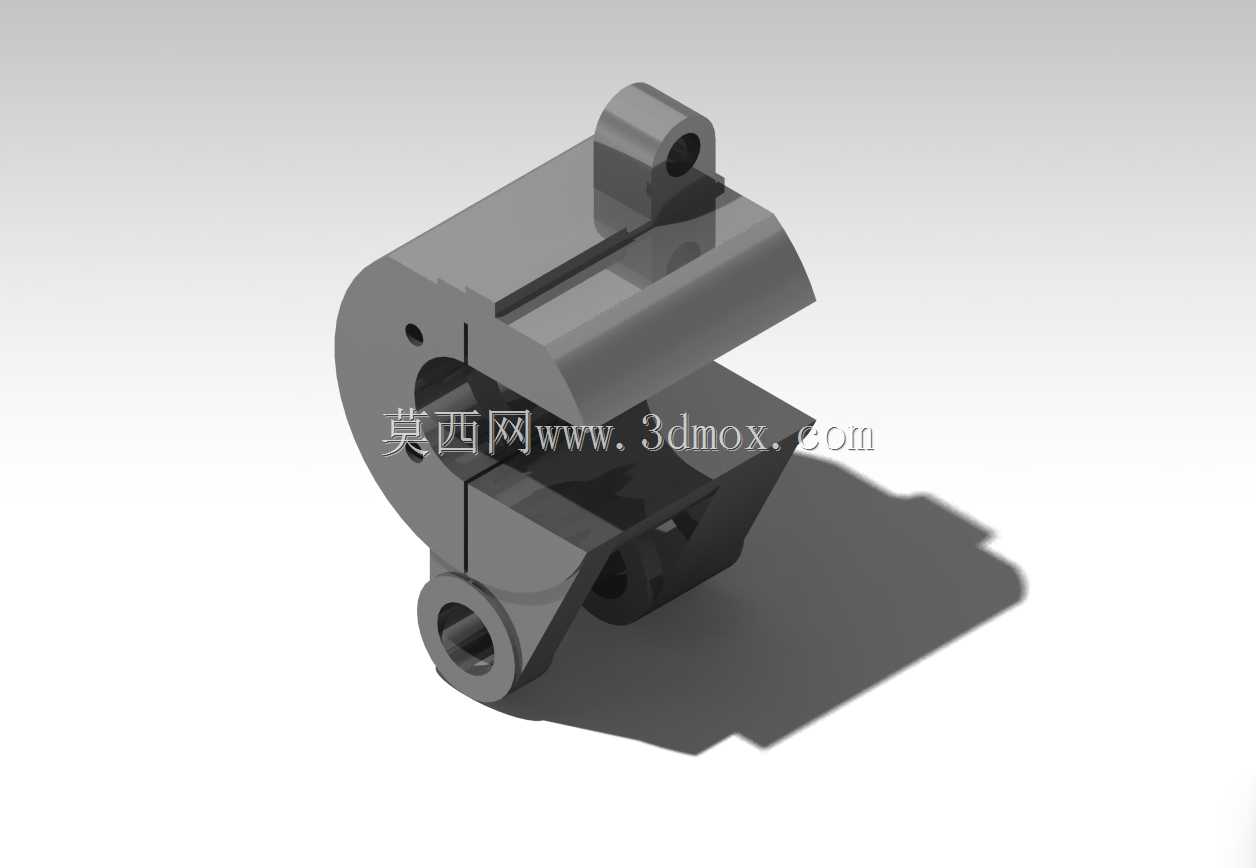

　　在机械加工与装配的生产现场，夹具底座是整套工装系统的核心承载基准，直接决定工件装夹的重复定位精度与加工过程的刚性表现，这款CS夹具底座采用碳钢材质加工成型，针对中小型轴类、套类以及异形结构件的装夹需求做了针对性的结构优化，适配普通铣床、数控加工中心以及部件装配工位的装夹使用场景。从结构布局来看，该底座采用半开放的C型主体框架，一侧设置带同轴孔位的铰接支撑耳，另一侧预留平整的安装基准面，中间的弧形让位槽可以直接容纳圆柱类工件的外圆轮廓，避免装夹过程中出现工件与底座本体的干涉问题，底座上分布的多个沉头固定孔，既可以用于将底座本身锁紧在机床工作台或者工装平台上，也可以配合压块、螺栓实现对工件的多点位压紧，保证加工过程中工件不会因为切削力的作用出现位移或者振动。设计阶段首先考虑的是装夹的通用性，不同于专用夹具只能适配单一规格工件的局限，这款底座的基准面做了精磨处理，平面度控制在0.02mm以内，配合不同规格的垫块、压爪可以覆盖直径在80mm到150mm之间的轴类、盘类工件装夹，同时铰接耳的孔位采用同轴度0.01mm的精度加工，可以配合转轴实现夹具的角度翻转，满足工件不同面的加工需求，不需要二次装夹找正，能够有效缩减生产过程中的辅助工时。

　　从安装边界来看，底座整体的轮廓尺寸经过紧凑化设计，主体长度控制在220mm左右，宽度160mm，高度130mm，不会占用过多的工作台面空间，底部的安装孔位间距适配常见的机床T型槽规格，可以直接通过T型螺栓固定在工作台上，不需要额外制作过渡连接板；底座的壁厚经过受力仿真校核，主体承载部位壁厚达到18mm，在承受最大15kN的切削载荷时，整体变形量不超过0.015mm，完全满足精加工工序的刚性要求，不会因为底座变形导致工件加工尺寸超差。

　　实际生产应用中，这类夹具底座常作为组合工装的基础件使用，在多品种小批量的加工场景下，不需要为每一种工件单独制作整套夹具，只需要在该底座上更换对应的定位块、压头组件就可以快速切换装夹对象，大幅降低工装制作成本，缩短生产准备周期；在装配工位上，该底座可以作为部件装配的承载基准，将待装配的组件固定在指定位置，方便操作人员进行零件装配、螺栓紧固以及尺寸检测等操作，避免装配过程中组件晃动影响装配精度。

　　结构细节上，底座的所有棱边都做了R2的倒角处理，避免操作人员在搬运、装夹过程中被锐边划伤，弧形让位槽的内壁做了粗糙度Ra3.2的处理，既可以在装夹圆柱工件时起到辅助定位的作用，也不会因为表面过于粗糙刮伤工件的已加工表面；底座上的固定孔都做了沉头设计，锁紧螺栓安装后螺栓头不会高出基准平面，避免影响工件或者其他附件的安装平整度。不同于铸造类夹具底座容易出现砂眼、气孔等缺陷影响强度的问题，该款底座采用整块碳钢坯料铣削加工成型，材质内部组织均匀，整体强度一致性更好，长期使用过程中不会因为应力释放出现基准面变形的问题，适合在生产现场长期高频次使用，日常维护只需要定期清理基准面的切屑、油污，检查固定螺栓的锁紧状态即可，不需要复杂的保养流程。在进行三维建模过程中，所有配合面的尺寸公差、形位公差都在模型特征中做了明确标注，结构设计阶段就规避了加工死角，所有铣削加工面都可以通过三轴加工中心一次装夹完成加工，不需要特殊的定制刀具，加工工艺性良好，能够有效控制零件的加工成本，适合批量制作投入生产现场使用。
