带法兰安装座的倾斜流体转向管道结构

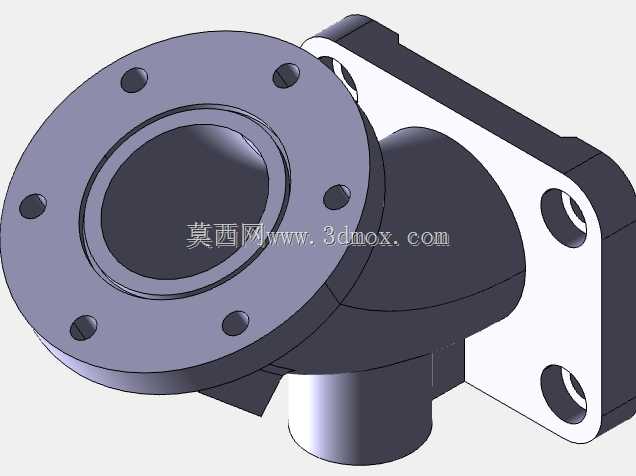

　　在工业流体输送系统、HVAC通风管网以及工艺生产管路布局中，经常会遇到管路走向需要在有限安装空间内完成角度转向的需求，常规的标准弯头往往受限于安装面的固定要求、相邻部件的干涉边界，无法同时满足转向角度、安装定位、流道平顺性的多重要求，这款倾斜转向管道正是针对这类场景设计的管路连接件。从结构设计来看，该部件一端采用圆形法兰连接结构，法兰端面均匀分布6个螺栓安装孔，可与对应通径的管路法兰、设备接口端面完成刚性密封连接，法兰端的密封面采用凸台定位结构，安装时可配合密封垫片实现端面密封，避免流体输送过程中出现泄漏问题。

　　部件的另一端为带两个安装孔的方形安装法兰，该法兰面与圆形法兰端的轴线呈固定倾斜夹角，可直接固定在设备侧壁、安装基座的平面上，无需额外加装转角接头即可完成管路的倾斜转向，大幅减少了管路系统中的接头数量，降低了系统的泄漏风险点。在流道设计上，整个部件的内部流道采用平滑过渡的圆弧转角结构，没有直角突变的流道截面，流体在经过转向位置时不会产生明显的涡流区，可有效降低流体输送过程中的压力损失，同时减少流道内壁的冲蚀磨损，延长部件的使用寿命。

　　从安装边界来看，圆形法兰端的外径尺寸匹配常规同通径管路法兰的安装尺寸，可直接与标准管路配件互换，方形安装端的两个安装孔中心距经过精准核算，安装后不会与周边的管路支架、设备壳体产生干涉，部件整体的轴向长度控制在紧凑范围内，适合在安装空间局促的设备内部、管网密集的管廊区域使用。这类倾斜管道的应用场景覆盖多个工业领域，在HVAC系统中，可用于通风管道在设备机房内的转向连接，避开机房内的梁柱、其他管线，完成风道的倾斜布设；在工业生产的流体工艺管路中，可用于反应釜、储罐等设备的侧壁接口，将工艺流体按照预设角度导入或导出设备，避免流体直冲设备内部构件造成损伤；在液压、润滑系统的管路布局中，这类成型的倾斜管道可替代多段接头拼接的转向结构，减少管路装配的工作量，同时提升管路系统的可靠性。

　　设计过程中，需要重点校核两个法兰面的夹角精度，夹角偏差过大会导致安装后管路出现额外的装配应力，长期运行过程中容易在连接位置产生疲劳裂纹；同时要保证内部流道的过渡曲面顺滑，流道表面的粗糙度要控制在合理范围内，避免流体中的杂质在转角位置沉积造成管路堵塞。另外，方形安装法兰的安装孔位置需要与安装基面的固定点位精准匹配，安装孔周边做了局部加厚处理，避免螺栓紧固时法兰面出现变形影响密封效果。部件的外部结构做了圆角过渡处理，没有尖锐的棱角，既可以避免安装过程中划伤操作人员，也能减少部件外部的应力集中点，提升部件的结构强度。在实际选型应用时，需要根据输送介质的特性、工作压力、工作温度选择对应材质的成品，同时核对两端法兰的通径、安装孔位参数，确保与现有系统的接口匹配，安装时按照对角顺序逐步拧紧法兰螺栓，保证密封面受力均匀，避免出现偏压泄漏的问题。
