电源变压器配套机加工模具结构设计

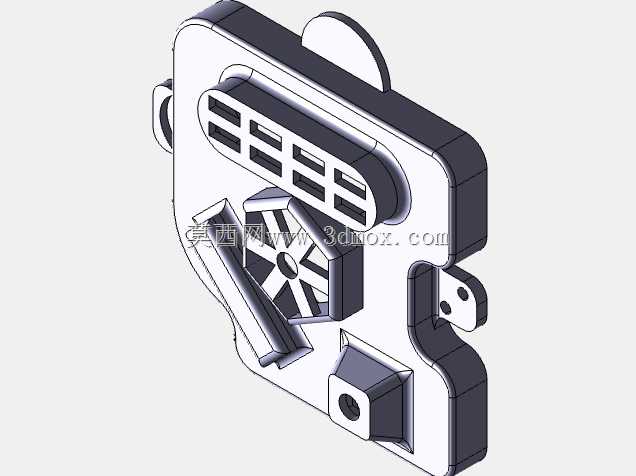

这套模具结构主要服务于电源变压器配套塑料结构件的注塑成型工序，在中小功率电源变压器的量产装配环节，这类结构件承担着绕组固定、引脚定位、外部防护的多重作用，直接影响变压器成品的装配精度与绝缘可靠性。从结构布局来看，模具分型面贴合零件的不规则外轮廓设置，侧面预留的侧抽芯结构对应零件侧壁的格栅状通风槽特征，这类格栅结构是为了适配变压器工作时的散热需求，避免绕组长期工作积热导致绝缘层老化加速，设计时特意将格栅的筋条厚度控制在均匀1.2mm，既保证成型时塑料熔体的填充流动性，也避免筋条过厚产生缩痕影响外观与装配精度。

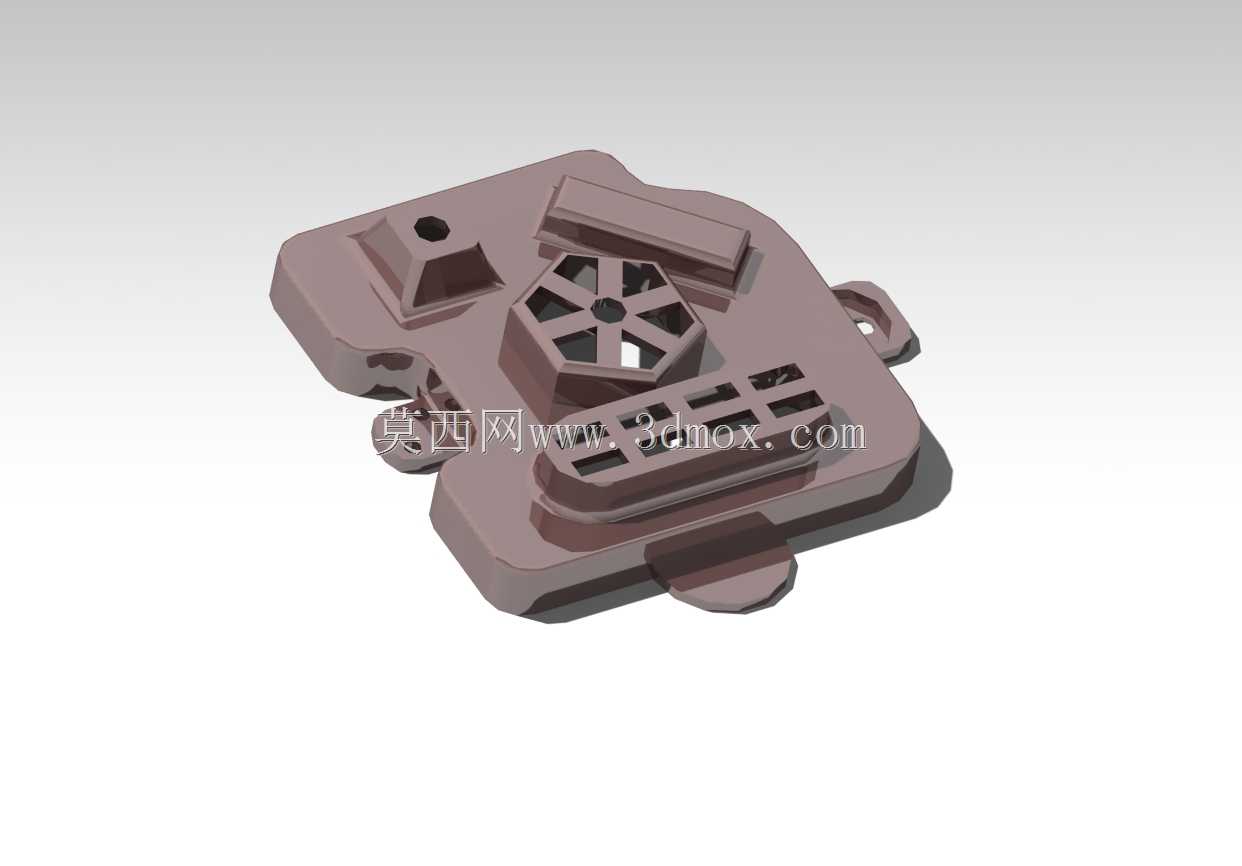

零件主体的异形轮廓是为了适配特定型号电源变压器的安装仓空间，顶部的凸耳结构与侧面的带孔安装位，对应变压器壳体内部的卡扣与螺柱定位点，安装时无需额外调整即可快速对位，能有效降低产线装配的对位时间，减少人工装配的误差率。模具内部设置的风扇状成型腔，对应零件内侧的导流结构，当变压器内置散热风扇工作时，该结构可引导气流沿绕组表面均匀流过，避免出现散热死角，提升变压器在满负载工况下的运行稳定性。侧面的方形凸台结构内嵌金属螺母嵌件的安装位，成型时可直接将嵌件预置在模具内完成一体化注塑，省去后续二次攻丝或压装螺母的工序，同时避免二次装配带来的位置度偏差，保证与变压器上盖连接时的螺牙同轴度。

设计过程中针对塑料材料的成型收缩率做了针对性补偿，所有安装孔位、定位面的尺寸都按照选定塑料原料的收缩率做了反向偏移，确保成型后的零件尺寸落在公差带范围内，不会因为收缩导致安装位错位。零件侧壁的镂空格栅采用了均匀的壁厚设计，所有转角位置都做了R0.5的圆角过渡，既避免注塑时应力集中导致零件开裂，也能减少熔体填充时的流动阻力，降低填充不足、缺胶等成型缺陷的出现概率。模具的进胶点设置在零件背面的非外观面，避免进胶痕迹残留在零件外露表面影响外观质量，同时进胶口的大小经过反复核算，既能保证熔体快速充满型腔，也能在开模时顺利实现浇口自动分离，减少后续修剪浇口的人工工作量。

从安装边界来看，整套模具适配120吨级的卧式注塑机安装，模架的长宽尺寸符合注塑机的拉杆间距要求，顶出位置与注塑机的顶杆孔位完全对应，无需额外加装顶出延长杆即可直接上机使用。冷却水道的布局沿型腔轮廓均匀分布，进出水口设置在模具的非操作侧，对接注塑机冷却水系统时不会与操作侧的取件机械手产生运动干涉，冷却水道直径设置为8mm，水道距离型腔表面的距离保持在12-15mm之间，保证冷却均匀的同时避免距离过近导致型腔表面出现冷隔缺陷。侧抽芯的行程经过精确计算，抽芯距离比格栅特征的深度多3mm的安全余量，开模时不会出现抽芯刮伤零件侧壁的情况，合模时侧抽芯的定位精度控制在0.02mm以内，保证格栅特征的壁厚均匀性，避免出现飞边、厚薄不均的问题。

这套模具成型的零件在电源变压器的装配体系中属于核心结构支撑件，除了承担结构定位与防护作用外，零件表面的平整度直接影响变压器磁芯的固定精度，如果零件平面度超差，会导致磁芯组装时出现气隙不均的问题，进而影响变压器的电气性能，造成空载电流偏大、工作噪音超标等不良现象，因此模具设计时针对成型零件的平面度控制做了专门优化，通过调整冷却速率与保压参数，将零件的平面度公差控制在0.1mm以内，满足后续磁芯自动组装设备的上料精度要求。零件上的所有定位柱高度都保持一致，公差控制在±0.05mm，组装时可同时接触到PCB板的定位面，避免出现PCB板倾斜导致引脚虚焊的问题。
