紧凑型MT6701角度传感器安装外壳结构

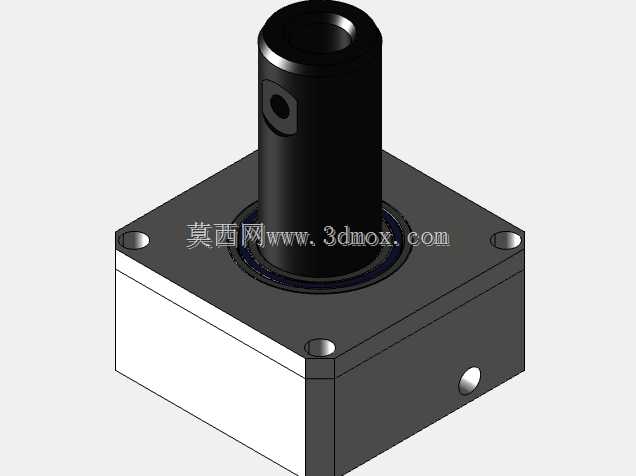

　　从结构布局来看，外壳采用方形法兰底座加轴向凸台的整体构型，方形底座的四个角预留了沉头安装孔，适配标准的小规格内六角螺丝安装，安装孔的位置公差控制在±0.05mm范围内，能保证安装后传感器的感应中心与被测转轴的同轴度满足MT6701的感应间隙要求，避免因为安装偏心导致的角度检测非线性误差。底座部分的腔体刚好容纳MT6701的感应PCB板，腔体内部做了0.2mm的定位凸台，PCB板装入后不需要额外打胶固定，靠凸台的过盈限位就能牢牢固定，减少装配工序的同时也避免了胶体长期老化带来的PCB移位问题。在角度检测类传感应用的落地过程中，很多工程师都会遇到安装空间受限的问题——尤其是在小型旋转执行机构、微型舵机、紧凑传动模组这类对安装体积有严苛要求的场景里，传感器本身的PCB与感应元件如果没有适配的外壳做防护与定位，很容易在装配、运行过程中出现感应间隙偏移、元件磕碰损坏、接线拉扯松脱等问题，直接影响角度检测的精度与长期运行稳定性。这款针对MT6701设计的紧凑版外壳，就是瞄准这类极小空间安装场景做的结构优化，没有冗余的设计余量，每一处结构都服务于安装固定、传感定位、元件防护这三个核心需求。

　　轴向的圆柱形凸台是整个结构的核心定位部分，凸台中心的通孔刚好穿过被测的旋转轴，通孔内壁做了Ra1.6的表面粗糙度处理，既不会对转轴的转动造成额外摩擦阻力，也能控制转轴与传感器感应面的径向间隙在MT6701要求的0.5-1.5mm最优区间内，保证磁编码信号的读取稳定性。凸台侧面预留的径向小孔是走线孔，传感器的供电与信号引线可以从这个孔穿出，孔边缘做了R0.3的圆角处理，避免装配时尖锐的孔边割伤线材绝缘层，同时这个孔的位置刚好在凸台靠近底座的位置，引线穿出后可以顺着安装面排布，不会额外占用轴向的安装空间，这也是整个结构能做到极致紧凑的关键设计点之一。在实际选型适配的时候，需要重点核对几个安装边界尺寸：首先是方形底座的安装孔距，要和设备端的安装螺孔位置完全匹配，避免出现装不上的问题；其次是轴向凸台的高度，要保证凸台顶端不会和被测转轴上的磁钢安装座发生运动干涉，同时要让磁钢与传感器感应面的轴向间隙控制在 datasheet 要求的范围内，间隙过大容易出现信号丢失，间隙过小则可能在转轴窜动时碰擦传感器表面；另外侧面走线孔的直径刚好适配3芯或者4芯的细径屏蔽线，如果需要走更粗的线材，需要在装配前提前确认线材外径是否能顺利穿过。

　　从应用场景来看，这款外壳结构特别适合用在小型协作机器人关节的角度反馈、微型电动推杆的位置检测、桌面级小型转台的角度测量、航模舵机的位置反馈这类对安装体积有严格限制的场合，相比通用型的传感器安装外壳，它没有多余的安装耳、冗余的加强筋，整体体积压缩到了能容纳MT6701元件的最小尺寸，能帮结构工程师在做紧凑设备布局的时候省下宝贵的安装空间。在结构强度方面，整个外壳采用一体化的结构设计，底座与凸台之间做了圆角过渡，避免应力集中，即使在有轻微振动的工业应用场景下，也不会出现凸台断裂、安装座变形的问题，外壳的壁厚控制在1.5mm，既保证了足够的结构刚性，也不会因为壁厚过大浪费内部空间。

　　很多工程师在做小型传感安装结构的时候，容易犯的错误就是预留过多的设计余量，导致整个传感组件体积过大，挤占其他传动部件的安装空间，这款外壳的设计思路就是做减法，把所有不影响核心功能的结构全部去掉，只保留定位、安装、防护的必要结构，最终实现了MT6701传感组件的最小化安装，在很多空间受限的改型项目里，这种紧凑结构的适配性会远高于通用型的安装外壳。另外在装配逻辑上，这款外壳的设计也做了优化，装配的时候只需要先把PCB板卡入底座的定位凸台，把引线从侧面的走线孔穿出，再把整个外壳通过四个角的沉头螺丝固定在设备安装面上，最后把带磁钢的转轴穿入凸台中心孔调整好间隙即可，整个装配过程不需要复杂的工装，也不需要额外的定位夹具，普通的装配工人就能快速完成组装，能有效降低批量生产时的装配工时成本。需要注意的是，因为整个结构做了极致的紧凑设计，外壳内部没有预留额外的接线端子空间，所以传感器的引线需要直接焊接在PCB板上之后再穿出走线孔，不适合用带接线端子的成品传感器模块，选型的时候需要根据自己的接线方式提前确认适配性。
