法兰式旋转扭矩传感装置结构设计

　　在工业传动系统的测试与运行监控环节，扭矩参数的精准采集直接关系到动力输出效率核算、负载匹配度校验以及设备故障预判，这类法兰对接形式的旋转扭矩传感装置，是目前台架测试、传动链在线监测场景中适配性极强的检测部件。不同于轴套式扭矩传感器需要调整轴系长度预留安装空间的要求，法兰式结构可以直接串接在两个对接法兰端面之间，不需要改动原有传动链路的轴向布局，对于已经完成装配的产线传动段、发动机台架、电机测试工位来说，现场改造的适配成本更低，安装对位时只需要保证两端法兰的止口配合公差，将连接螺栓按对角顺序分次拧紧到规定力矩，就能保证扭矩传递过程中无附加弯矩干扰检测精度。

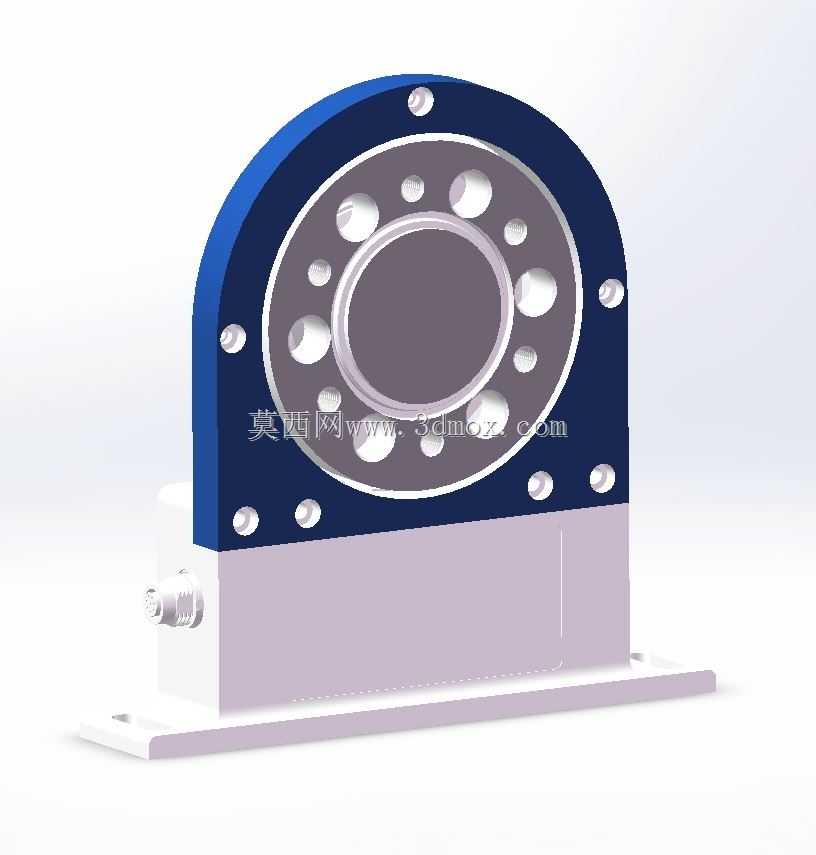

　　从结构设计逻辑来看，这款传感装置的主体分为三个功能区段：两端的法兰连接段采用高强度合金结构钢加工，法兰端面均匀分布的螺栓过孔按照通用传动法兰的孔位规格做了适配，覆盖50Nm到200Nm量程区间的螺栓强度等级选型，保证满量程负载下连接面不会出现滑移错位；中间的弹性敏感区段是扭矩检测的核心，采用辐条式应变结构设计，在辐条表面粘贴高精度应变片组成全桥测量电路，当法兰两端传递转矩时，弹性体产生的微变形会被应变片转化为电阻变化，再通过内置的信号调理模块输出标准的4-20mA电流信号或者0-10V电压信号，可以直接对接PLC、工业采集仪等上位设备，不需要额外配置信号放大装置。

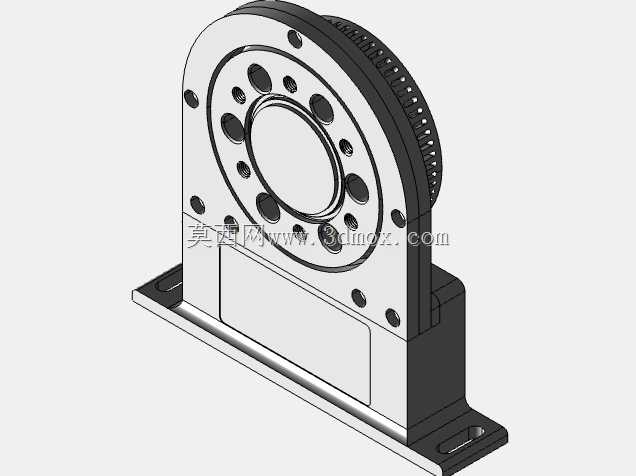

　　装置下部的支撑基座做了一体化的安装底板设计，底板上开有长条形安装槽，方便现场安装时调整固定位置，基座内部集成了信号处理电路与接线端口，侧面预留的航插接口可以直接连接信号线缆，防护等级满足工业车间常规的防尘防泼溅要求。在外形尺寸的边界设计上，法兰外径按照对应扭矩等级的通用法兰尺寸做了匹配，整体轴向厚度控制在紧凑区间，不会因为串接传感器额外增加过多的轴向安装尺寸，基座的高度设计保证法兰中心高与常规传动系统的轴系中心高匹配，安装时不需要额外调整设备的中心高度，减少安装调试的工作量。

　　实际应用场景中，这类传感器常被用在电机出厂测试台架上，采集电机额定负载、堵转状态下的输出扭矩，配合转速传感器还可以计算输出功率，校验电机的实际性能参数是否符合设计要求；在减速机、齿轮箱的出厂测试环节，串接在输入端与输出端的法兰式扭矩传感器，可以分别采集输入输出端的转矩值，核算传动效率，排查齿轮啮合过程中的卡滞、异常磨损问题；在新能源汽车的传动系统测试台架上，这类传感器可以实时采集动力传递过程中的扭矩波动，为控制策略优化提供数据支撑；在一些长期运行的工业传动产线上，将传感器固定安装在传动链路中，可以实时监测运行过程中的扭矩异常变化，当出现过载、卡滞等问题时及时触发停机保护，避免设备出现更严重的损坏。

　　建模过程中需要重点关注几个结构细节：一是两端法兰的止口配合公差，要按照过渡配合的公差带设计，保证安装时的同轴度，避免偏心带来的附加弯矩影响测量精度；二是中间弹性体的结构尺寸，要通过有限元仿真校核不同扭矩下的应变值，保证应变片工作在线性区间，同时避免过载时弹性体出现塑性变形；三是基座与法兰旋转段之间的间隙设计，要预留足够的安全距离，避免旋转过程中出现刮蹭，同时还要考虑密封结构的设计，防止车间内的切削液、粉尘进入传感器内部损坏电路；四是法兰端面的平面度要求，加工时要保证端面与轴线的垂直度，避免螺栓拧紧后法兰面出现倾斜，导致弹性体承受额外的轴向力与弯矩，引入测量误差。

　　在安装边界的校核上，需要注意安装时两端连接设备的轴向窜动量不能超过传感器的允许范围，径向跳动也要控制在规定值以内，否则长期运行会导致传感器内部的弹性体出现疲劳损坏；连接螺栓的强度等级要匹配量程对应的扭矩要求，螺栓拧紧时要使用扭矩扳手按规定力矩操作，避免单个螺栓受力过大导致法兰面贴合不均；布线时要将信号线缆与动力线缆分开排布，避免强电干扰影响信号输出的稳定性，线缆的弯曲半径要符合要求，避免长期弯折导致线缆内部断线。这类法兰式扭矩传感器因为安装便捷、测量精度稳定、适配场景广，已经成为工业传动测试与监控领域应用非常普遍的检测部件，其结构设计的合理性直接决定了检测数据的可靠性与长期运行的稳定性。
