内行星齿轮结构剪式鼠齿传动箱

项目分类:齿轮 发布时间:2025-02-20 ID:944103
  • 内行星齿轮结构剪式鼠齿传动箱
  • 内行星齿轮结构剪式鼠齿传动箱

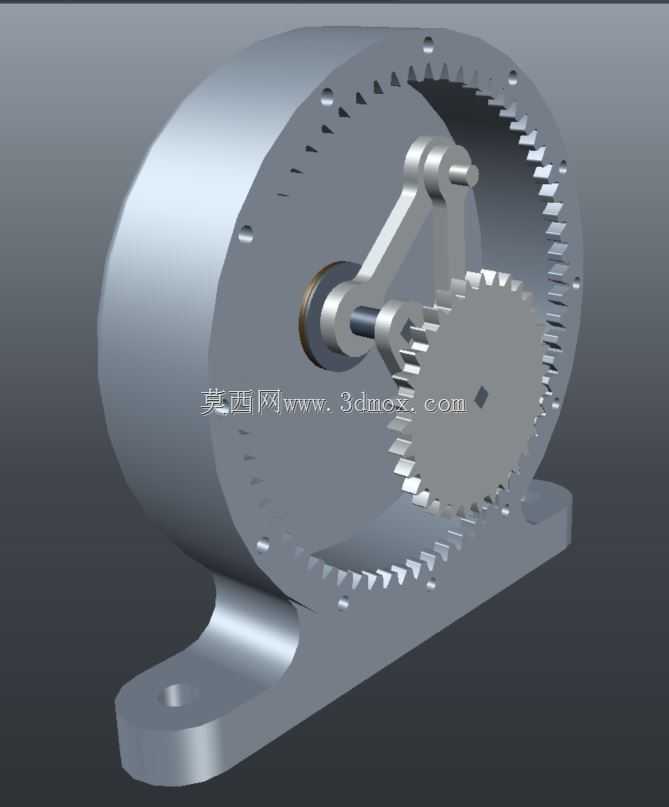

  这款内啮合行星齿轮传动结构,采用剪式(也可称追求式)传动构型,区别于常规NGW行星轮系的布局,将行星架的曲柄联动结构做了简化设计,没有额外设置多级行星轮的分层承载结构,单组行星轮同时与内齿圈、偏心曲柄轴配合,实现大减速比的动力传递。从实际应用场景来看,这类小体积大减速比的传动箱,非常适合桌面级小型传动演示装置、小型创客类动力输出单元、3D打印定制化传动教具使用,也可经过强度校核后适配小功率微型驱动设备的末端减速环节,替代部分体积偏大的多级圆柱齿轮减速箱。

  从功能特性上看,该结构依靠内齿圈与行星轮的少齿差啮合特性,单级即可实现较高的减速比,相比同减速比的多级平行轴齿轮箱,轴向与径向尺寸都能压缩40%以上,整体集成在带安装脚的圆柱形壳体内,没有外露的传动部件,运行过程中齿轮啮合的防护性更好。剪式传动的核心在于行星架的偏心曲柄设计,曲柄轴通过双联摇臂结构连接行星轮与输入轴端,输入轴转动时带动摇臂做偏心摆动,推动行星轮沿固定内齿圈做行星运动,最终通过输出轴端将低转速大扭矩的动力输出,这种结构的齿轮啮合重合度比普通行星轮系更高,传动过程中的冲击更小,运行噪音更低,适合对传动平稳性有一定要求的小扭矩场景。

  设计思路上,该结构没有采用常规行星轮系的多行星轮均布设计,仅设置单组行星轮配合偏心摇臂,大幅降低了零件加工与装配的难度,所有齿轮的齿形都采用标准渐开线齿形,内齿圈直接集成在壳体的内壁上,不需要额外加工齿圈安装位,壳体底部一体成型两个带安装孔的支撑脚,安装孔的位置与孔径按照小型设备的通用安装间距设计,不需要额外制作转接安装板即可直接固定在安装基准面上。壳体的端盖通过周向均布的小螺栓与主体连接,拆卸维护时只需要拆下端盖即可直接接触内部的齿轮与摇臂结构,方便调整啮合间隙或者更换磨损的齿轮零件。

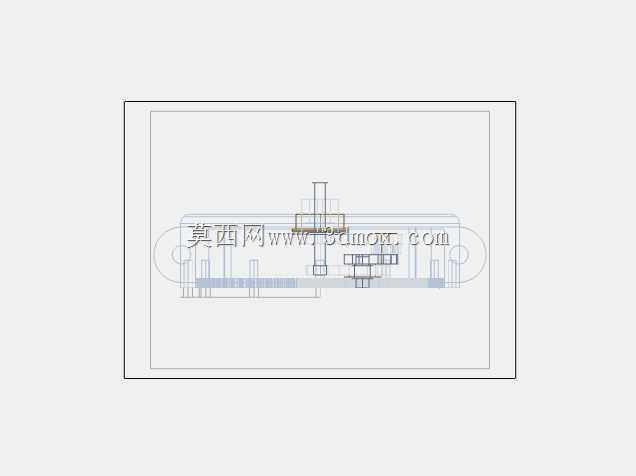

  从外形尺寸与安装边界来看,整个传动箱的主体为圆柱形结构,径向最大尺寸不超过内齿圈的齿顶圆直径,轴向尺寸仅覆盖输入轴、摇臂、行星轮、输出轴的总安装宽度,底部支撑脚的安装面与壳体主体的中心高保持固定尺寸,安装时需要预留输入轴端的联轴器安装空间、输出轴端的负载连接空间,周向不需要预留额外的操作空间,整体占用的安装体积非常紧凑。需要注意的是,这类单行星轮的剪式传动结构,径向承载存在一定的不平衡量,高转速输入场景下会产生小幅振动,因此更适合输入转速不超过3000rpm、输出扭矩在10N·m以内的轻载传动场景,如果要适配更大负载的工况,需要在行星轮对称位置增加平衡配重块,抵消偏心运动产生的离心力,同时对齿轮齿面做淬火处理提升耐磨性能。

  结构细节上,输入轴与输出轴都采用同轴布局,轴端的支撑轴承直接嵌入壳体与端盖的轴承位内,不需要额外的轴承压盖结构,摇臂与行星轮、曲柄轴的连接位置都设置了小直径的销轴与滑动轴承配合,减少转动过程中的摩擦阻力,内齿圈的齿宽与行星轮的齿宽保持一致,保证啮合过程中齿面接触面积最大化,避免局部应力集中导致齿面过早磨损。整个结构的零件数量不到20个,除了标准件螺栓、轴承、销轴之外,其余零件都可以通过常规的铣削、3D打印工艺制作,非常适合机械原理教学演示、创客项目原型验证使用,也可以作为小功率传动装置的减速模块直接集成到设备中,缩短传动系统的开发周期。
