直齿圆柱传动齿轮结构三维设计

项目分类:齿轮 发布时间:2025-02-20 ID:944076

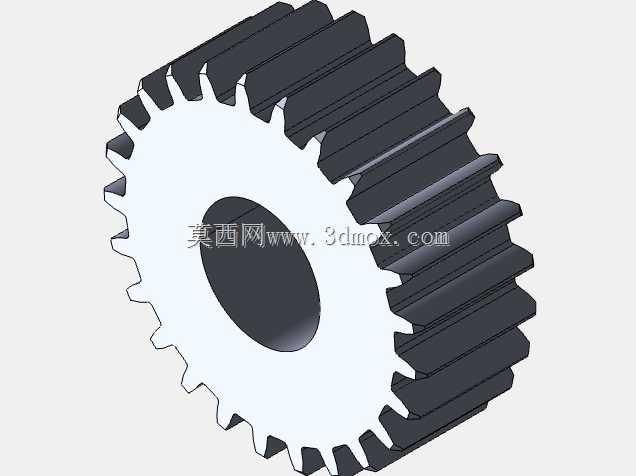

  • 直齿圆柱传动齿轮结构三维设计

  这款直齿圆柱齿轮是机械传动系统里应用最广泛的基础动力传递构件,日常在各类减速装置、机床进给机构、小型动力传输单元、轻工输送设备里都能见到它的身影,核心作用是在平行轴之间传递旋转扭矩,同时可以根据啮合配对齿轮的齿数比,实现转速调整与扭矩放大的功能,是整套传动链路里直接决定传动效率与运行稳定性的核心零件。从结构设计逻辑来看,这款齿轮采用标准渐开线齿形设计,齿向与齿轮端面保持垂直,没有螺旋角带来的轴向力,安装时不需要额外配置承受轴向载荷的推力轴承,能大幅简化支撑端的结构设计,降低整套传动机构的装配复杂度与后期维护成本。

  齿轮中心设置了贯通式安装轴孔,孔壁可根据实际装配需求设计键槽、过盈配合面或者锁紧定位结构,保证齿轮与传动轴之间不会出现相对转动,确保动力传输过程中扭矩传递无损耗、无打滑。齿部的参数设计完全匹配通用啮合标准,齿顶高、齿根高、齿距、压力角都采用行业通用的标准取值,能直接和同模数的标准直齿轮完成配对啮合,不需要做额外的修形适配,通用性极强。齿根位置做了标准的圆角过渡处理,避免齿根处出现应力集中,在承受交变冲击载荷的时候,能有效降低齿根断裂的风险,提升齿轮的整体疲劳寿命。

  齿轮的端面平整,轴向厚度经过匹配传动载荷的计算,既保证齿面有足够的接触面积来分散接触应力,避免齿面过早出现点蚀、磨损问题,又不会因为厚度过大增加不必要的转动惯量,影响传动系统的动态响应速度。在实际安装场景中,这类齿轮的安装边界需要重点关注几个维度:首先是中心轴孔的尺寸公差需要和配合的传动轴做匹配,根据载荷大小选择间隙配合、过渡配合或者过盈配合的公差带;其次是齿轮的齿顶圆直径决定了配对安装时两轴的中心距范围,安装时必须严格保证两轴的平行度,否则会出现齿面偏载、局部磨损加剧、传动噪音变大的问题;另外齿轮的轴向定位需要可靠,通常可以采用轴肩、挡圈、锁紧螺母等方式固定,避免运转过程中出现轴向窜动,导致齿面啮合长度不足,影响承载能力。

  从应用场景的适配性来说,这款齿轮既可以用在中低速、重载的开式传动场景,比如小型工程机械的辅助传动机构、农业设备的动力传输单元,也可以用在有润滑密封的闭式齿轮箱里,配合润滑油实现长期稳定的高速低噪传动。设计过程中没有多余的异形结构,整体结构对称,加工工艺性好,不管是采用滚齿、插齿还是铣削工艺都能完成加工,量产时的加工成本低,精度一致性容易保证。齿面的精度等级可以根据实际使用需求调整,如果是用在对传动噪音、传动精度要求高的场合,可以对齿面做磨削精加工,提升齿形精度和表面粗糙度,降低啮合过程中的冲击和噪音;如果是用在低速重载、对精度要求不高的场合,普通滚齿加工的精度就完全能满足使用需求。在做三维建模的时候,齿形部分是通过渐开线方程生成精准的齿廓曲线,再通过阵列、拉伸的方式生成完整的轮齿结构,保证每个轮齿的齿形误差控制在合理范围内,和实际加工出来的零件结构完全一致,能直接用于后续的虚拟装配、干涉检查、运动仿真,也可以导入有限元分析软件做齿面接触应力、齿根弯曲应力的仿真计算,验证设计参数是否满足载荷需求,提前发现设计中存在的强度不足、啮合干涉等问题,减少后续实物试制的迭代次数,缩短整个产品的开发周期。
