SolidWorks直齿圆柱齿轮结构设计

项目分类:齿轮 发布时间:2025-02-20 ID:944123
  • SolidWorks直齿圆柱齿轮结构设计
  • SolidWorks直齿圆柱齿轮结构设计
  • SolidWorks直齿圆柱齿轮结构设计
  • SolidWorks直齿圆柱齿轮结构设计

  在常规机械传动系统的设计选型环节,直齿圆柱齿轮是平行轴传动场景下应用占比最高的基础传动元件,这套直齿圆柱齿轮的三维结构,完全围绕平行轴间定传动比动力传递的实际工况完成结构搭建,可直接适配中小载荷工况下的传动链路搭建需求。从实际落地的应用场景来看,这类直齿圆柱齿轮的适配范围覆盖了常规动力传输系统、齿轮箱传动链路、工业自动化执行机构、轻工机械传动单元等多个领域,只要是输入轴与输出轴保持平行布置、需要稳定传递旋转扭矩且对传动比精度有明确要求的设备结构,都可以基于这套齿轮结构做参数化调整后直接复用,不需要从零开始搭建轮齿、轮毂的基础特征,能大幅缩短结构设计阶段的重复建模周期。

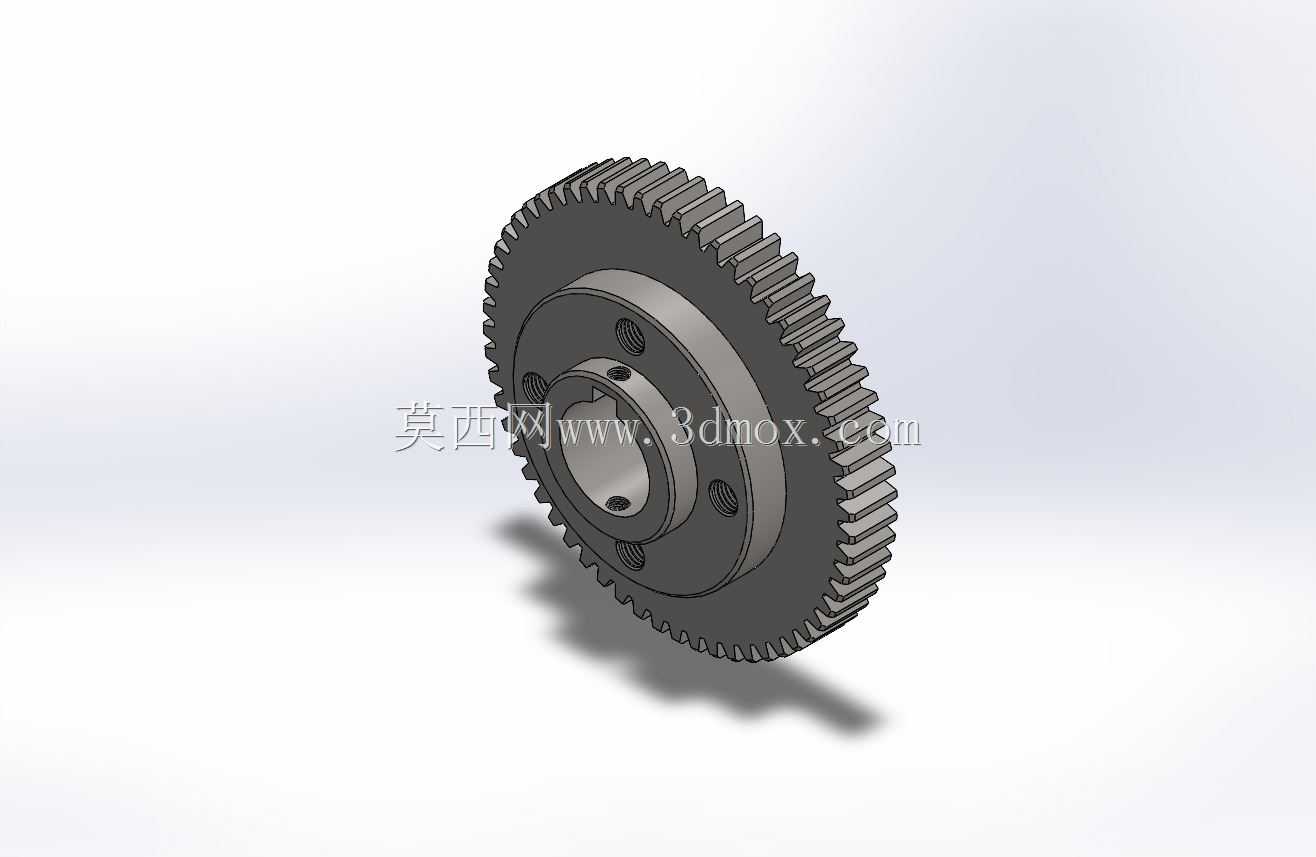

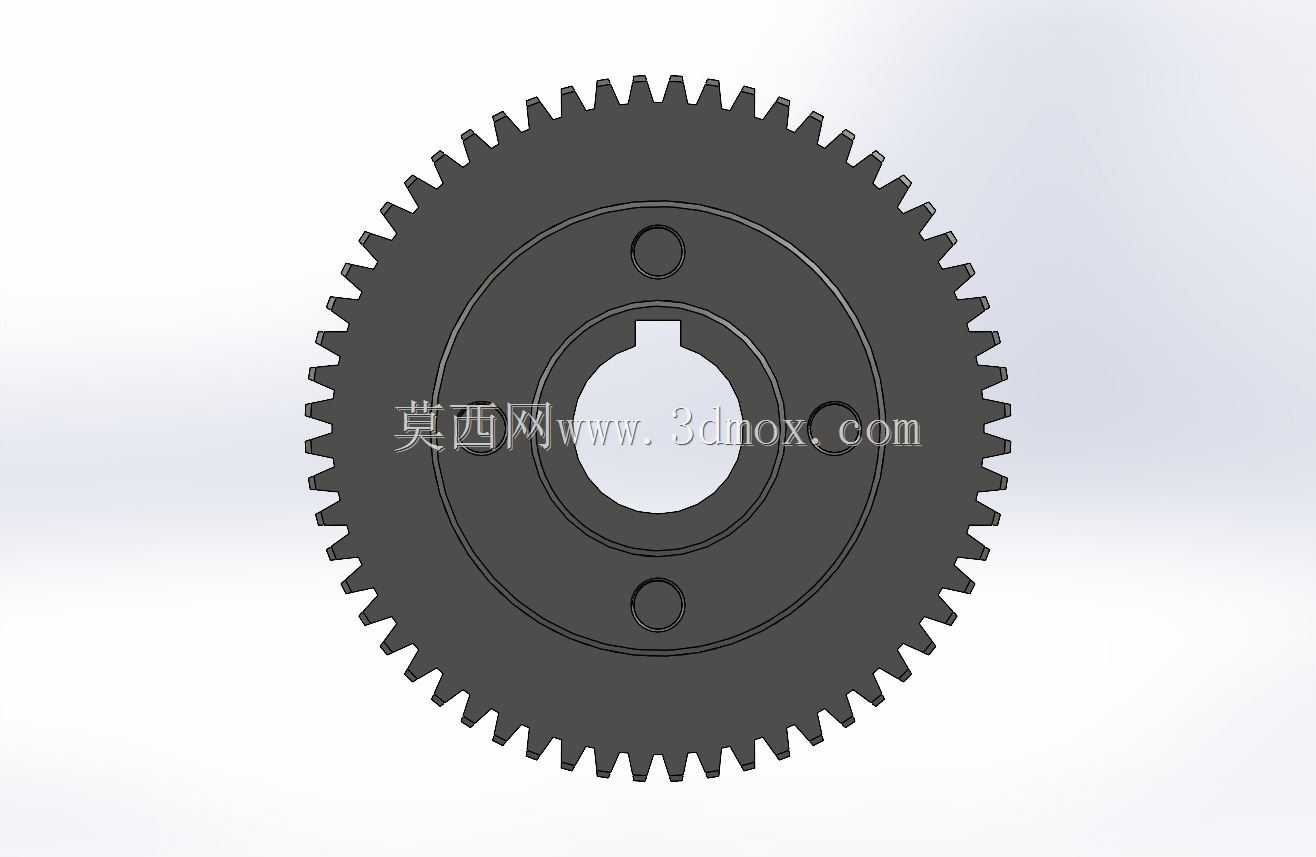

  从结构功能特性来看,这套齿轮的轮齿部分采用标准渐开线齿廓设计,齿形参数完全符合通用直齿轮的啮合规范,能保证啮合过程中齿面接触均匀,传动过程中不会出现卡滞、冲击过大的问题,啮合间隙控制在常规传动场景的合理区间内,既可以避免间隙过大导致的传动回程误差,也能防止间隙过小造成的齿面磨损加剧。齿轮主体设置了一体化的轮毂与轮辐结构,轮毂位置预留了与传动轴配合的中心安装孔,孔周均匀分布了多个螺纹连接孔,用于安装紧定螺钉或者连接法兰,实现齿轮与轴的周向、轴向固定,避免传动过程中齿轮出现轴向窜动或者周向打滑的问题;轮辐部分做了等厚度的结构设计,在保证整体结构强度满足额定扭矩传递要求的前提下,尽可能减少了不必要的材料冗余,降低齿轮自身的转动惯量,减少传动过程中的动态负载冲击。

  设计思路上,这套齿轮完全遵循机械设计的常规选型逻辑,没有做多余的异形结构:首先根据目标传动场景的额定传递扭矩、传动比要求确定齿轮的模数、齿数、齿宽等核心参数,再根据配套传动轴的直径确定中心轮毂的尺寸、安装孔的分布位置与规格,轮缘与轮毂之间的轮辐厚度通过结构强度校核确定,保证在额定载荷下轮辐位置不会出现应力集中导致的结构变形或者断裂。齿面的结构参数完全匹配标准啮合要求,不需要额外做齿形修形就可以满足常规工况下的平稳传动需求,如果是用于高速重载的特殊场景,也可以在现有模型基础上快速调整齿向修形、齿顶修缘的参数,不需要重构整个齿轮的基础特征。

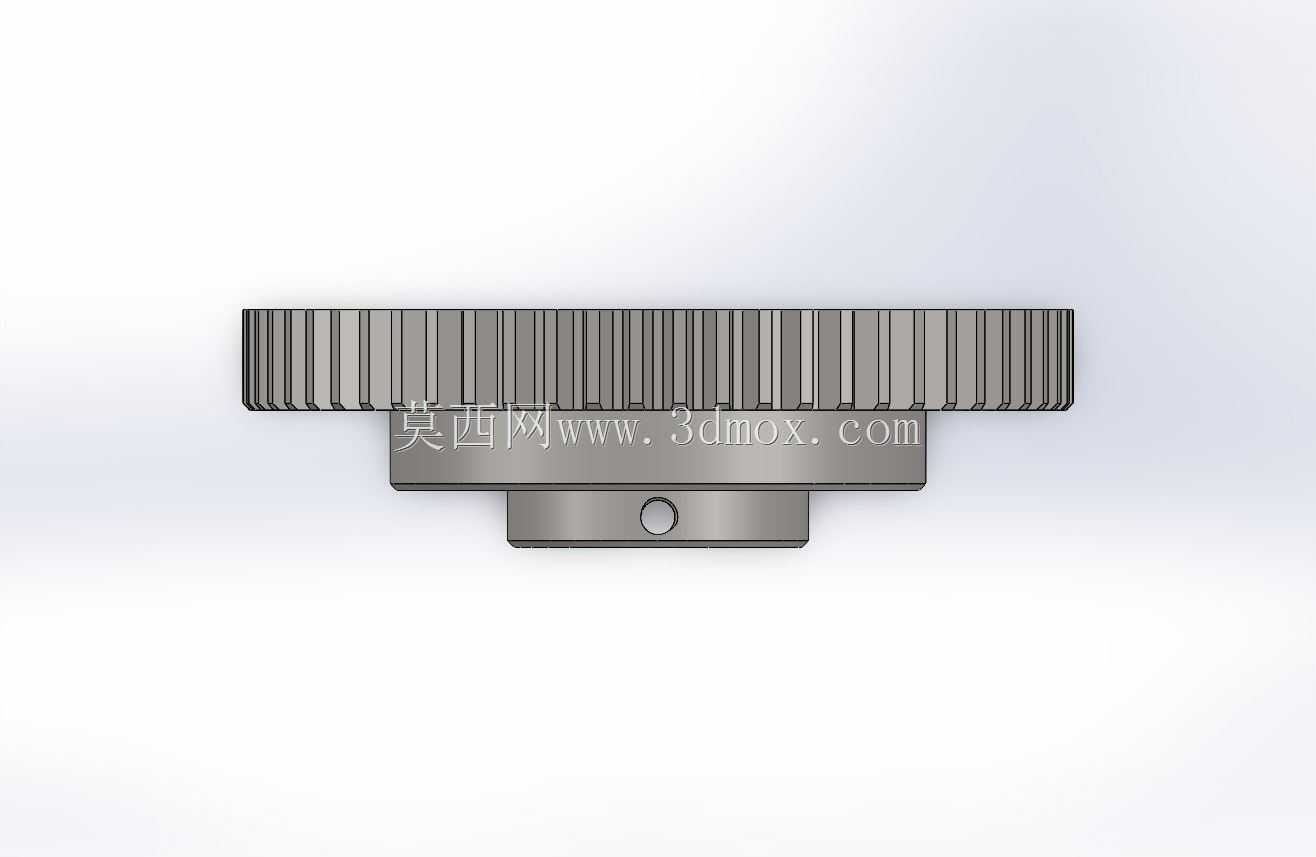

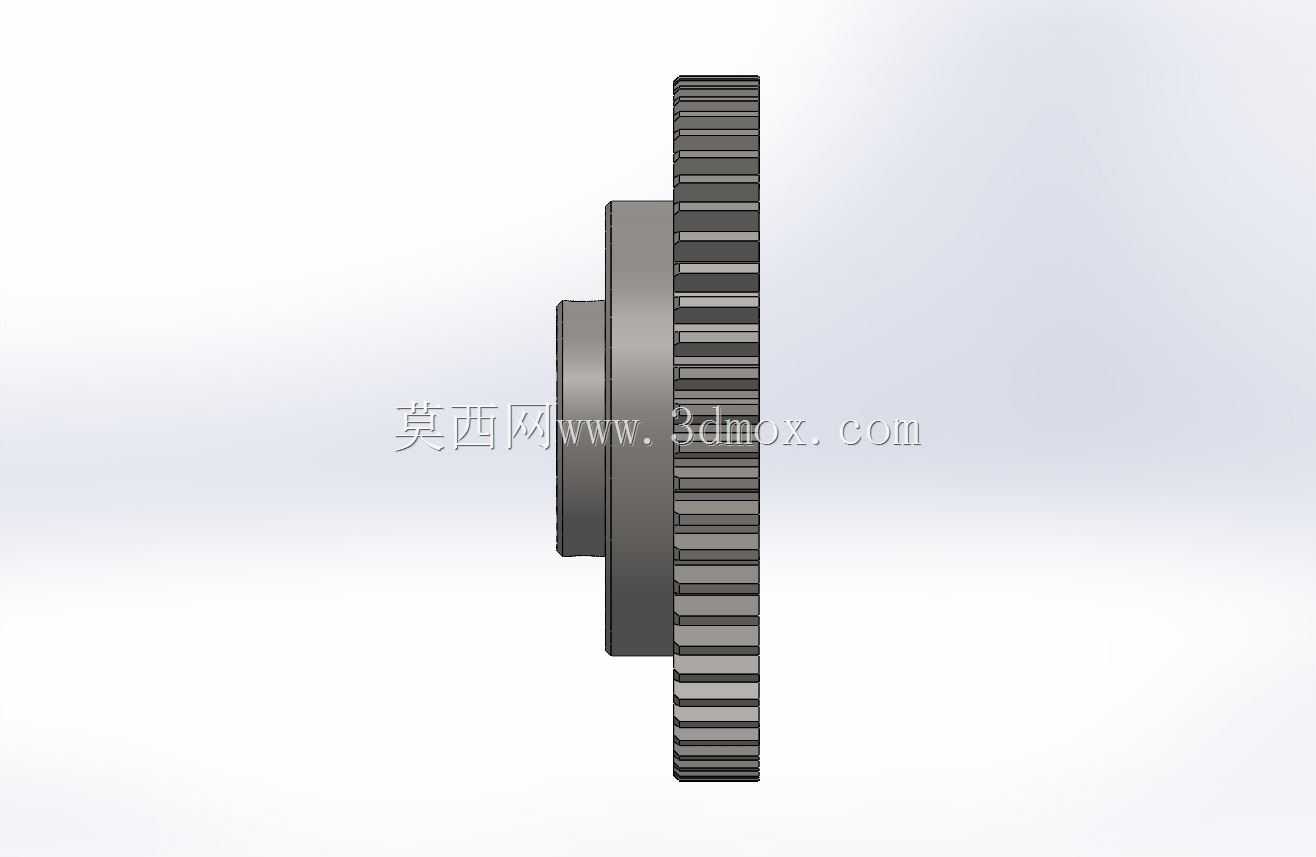

  从安装边界与尺寸适配的角度来说,这套齿轮的轴向安装尺寸由轮毂宽度、齿宽共同决定,安装时需要保证齿轮的端面与传动轴的轴线保持垂直,啮合配对齿轮的中心距严格符合两齿轮分度圆半径之和的计算值,避免中心距偏差过大导致的齿面接触应力异常、传动效率下降或者轮齿折断的问题。中心安装孔的公差配合可以根据实际传动精度要求选择基孔制的过渡配合或者间隙配合,配合面的表面粗糙度满足常规传动件的安装要求,孔周的连接孔位置与通用的轴端固定结构尺寸匹配,不需要额外做安装位的二次加工就可以完成装配。齿轮的齿顶圆、齿根圆尺寸都做了明确的特征约束,装配时可以直接通过这些特征做干涉检查,快速验证齿轮与周边箱体、轴承、其他传动件之间是否存在运动干涉,提升整体装配设计的效率。

  材料适配层面,这套齿轮的结构完全适配铸造不锈钢的加工工艺,不管是精铸后做齿面精加工,还是直接采用棒料铣削加工都可以直接套用现有模型结构,铸造圆角、拔模斜度等工艺特征都可以在现有基础上快速添加,不需要重新调整轮齿、轮毂的核心尺寸。对于结构设计从业者来说,这套模型的特征树逻辑清晰,所有核心参数都做了可编辑的约束设置,只需要修改模数、齿数、轮毂直径、安装孔参数等关键数值,就可以快速生成不同参数规格的直齿圆柱齿轮模型,适配不同功率、不同传动比的设备设计需求,避免重复绘制渐开线齿廓、阵列轮齿这类耗时的基础操作,把更多的精力放在传动系统的匹配校核、整体结构优化上。在实际的设备调试场景中,这类标准结构的直齿轮配件通用性强,后期维护更换时不需要单独定制特殊规格的配件,能有效降低设备的全生命周期维护成本。
