多层风道式热交换芯体结构设计

在工业通风换热、余热回收系统的设计选型环节，风道对接的换热核心部件一直是结构工程师重点打磨的单元，本次呈现的层叠式风道换热结构，正是针对上下直连风道场景开发的核心换热组件。从实际应用场景来看，这类结构常被用在涂装线排风余热回收、工业烘道排气热量回用、厂房新风预处理等工况中，上下两端的锥形导流段直接对接圆形通风管道，不需要额外做变径转接，能大幅减少现场安装的配管工作量。

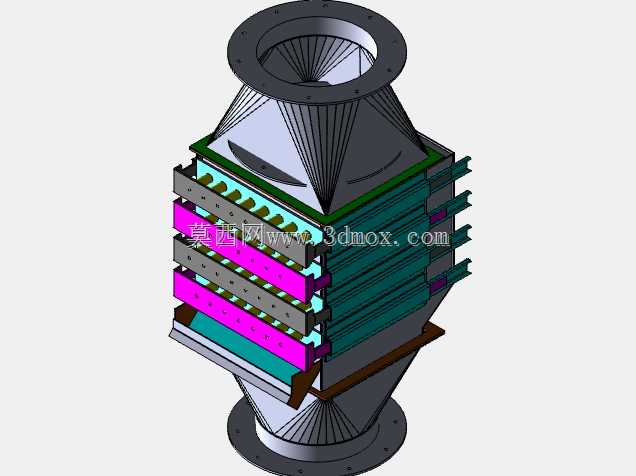

从结构设计思路上看，整体采用上下对称的天圆地方导流段加中间层叠换热单元的布局，上下两端的法兰接口严格遵循通用通风管道法兰的安装孔位规范，法兰端面预留了密封垫安装槽，安装时可直接匹配对应管径的风管法兰，不需要现场二次加工孔位。中间的层叠换热单元采用分层错位的流道设计，不同颜色标识的层板分别对应冷、热流体的流通通道，每层流道都设置了错位的导流凸点，既可以支撑层板避免风压过大导致板件变形，又能打乱流体的层流状态，提升换热效率。两侧的封板采用快装式卡槽结构，日常维护时不需要完全拆解上下风道，只需拆开侧封板就能逐层清理流道内的积尘，适配工业场景含尘气流的使用需求。

从安装边界来看，上下法兰的端面间距、法兰外径、安装孔中心圆直径都严格匹配常用的中压通风管道参数，中间层叠单元的外轮廓尺寸比法兰外径小120mm，预留了足够的螺栓安装操作空间，现场吊装时不需要额外预留侧面的大尺寸操作位，适合在空间紧凑的风管竖井、设备夹层内安装。结构设计时充分考虑了不同工况的适配性，层板的厚度根据常规通风风压取值，流道的间距根据换热效率要求做了梯度调整，靠近上下导流段的流道间距稍大，降低入口段的风阻，中间核心换热段的流道间距收窄，延长流体在换热区的停留时间。上下锥形导流段内部设置了辐射状的导流筋，既可以强化锥段的结构刚度，避免风机启停时的风压冲击导致锥段变形，又能引导进入芯体的气流均匀分布到每一层流道，避免边缘流道风量不足导致整体换热效率下降。

在细节设计上，层板之间的密封采用嵌入式的密封槽结构，不需要额外打胶就能实现不同流道之间的介质隔离，避免冷、热流体串流影响换热效果。侧封板与层叠单元之间采用楔形压条锁紧，安装时只需敲紧压条就能实现侧封的密封，拆解时用撬棍即可松开压条，不需要专用工具，适合现场运维人员快速操作。整个结构的受力路径清晰，上下法兰承受的风管重量、风压载荷通过锥段的导流筋传递到中间层叠单元的边框，再均匀分散到每一层层板，不会出现局部应力集中导致的结构变形。针对不同风量的使用需求，该结构可通过调整中间层叠单元的层数来适配不同的换热面积要求，上下锥段和法兰接口可保持通用，能大幅降低系列化设计的重复建模工作量，也能减少生产环节的模具、工装投入。从流体仿真的角度来看，这种对称式的锥段导流设计能将入口气流的不均匀度控制在8%以内，相比单侧进风的换热结构，换热效率能提升12%左右，同时风阻降低15%，适配中低压通风系统的使用要求，不需要额外增大风机的风压参数就能满足系统风量需求。
