手术室用节能型空气热交换装置

在洁净手术室的暖通配套系统中，空气热交换装置是平衡室内温湿度控制需求与能耗指标的核心功能部件，这套三维结构对应的换热装置，正是针对外科手术场景的闭环冷却系统做的定向设计。不同于普通商用建筑的新风换热设备，手术室场景对设备的气密性、气流隔离性有极高要求，常规换热设备容易出现排风与新风的串流问题，一旦发生交叉污染，会直接影响手术区域的洁净度等级，甚至提升术后感染风险，因此这套结构在设计之初就把气流完全隔离作为核心约束条件。

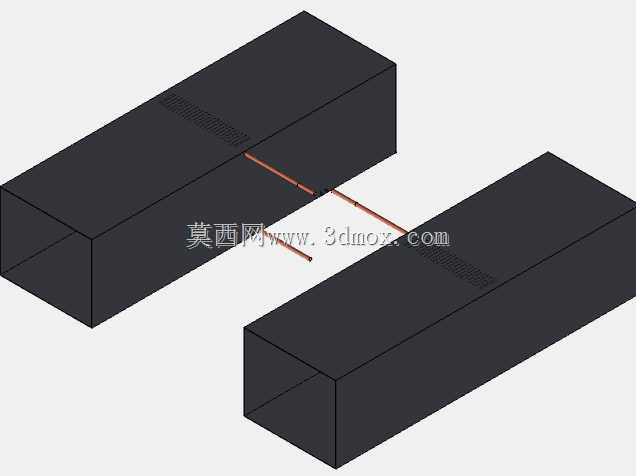

从结构逻辑来看，整套装置采用两组对称布置的长方体风道壳体作为气流载体，两组壳体之间通过多组平行排布的导热管路实现热量传递，排风侧的带废热气流从其中一组壳体的内腔流通，新鲜的室外补风则从另一组壳体的内腔通过，两股气流全程被管壁和壳体结构完全分隔，不存在任何物理接触的可能，从结构根源上杜绝了交叉串气的隐患。导热管路选用高导热系数的金属材质，在保证结构强度的同时尽可能降低管壁热阻，让排风侧携带的热量能够高效通过管壁传递到新风侧，在冬季工况下可以对进入室内的新鲜空气做预加热，减少空调系统的加热负荷；夏季工况下则可以利用排出的低温冷风对进入的高温新风做预冷，降低制冷系统的能耗输出，整套换热过程不需要额外消耗动力驱动介质循环，仅靠气流自身流动完成热量传递。

在安装边界的考量上，两组风道壳体的端面尺寸完全匹配常规手术室通风系统的标准风管接口规格，不需要额外做变径转接就可以直接对接现有风管管路，壳体之间的连接管路预留了足够的安装操作空间，现场施工时可以根据吊顶内的实际排布空间微调两组壳体的相对间距，适配不同层高、不同风管走向的手术室安装条件。壳体的外表面做了平整化设计，没有突出的冗余结构，方便后期做保温层包覆，减少壳体表面的冷量或者热量散失，同时平整的外表面也不容易积尘，符合洁净区域的卫生清洁要求。

从功能特性上看，这套换热装置不需要配置额外的运动部件，不存在易损的传动结构，日常运维只需要定期打开壳体端部的检修盖板清理风道内部的积尘即可，维护成本远低于带动力循环的换热设备。在换热效率的匹配上，结构设计阶段就针对手术室常规的新风换气频次做了流道优化，壳体内腔的流道截面经过计算，保证气流在壳体内的流速处于合理区间，既不会因为流速过高产生额外的风噪影响手术室内的声环境，也不会因为流速过低导致换热效率不足，同时管路的排布密度经过反复校核，在保证通风截面积满足风量要求的前提下，尽可能增大导热管路与气流的接触面积，最大化余热回收的效率。

在实际应用场景中，这套装置可以直接接入手术室的独立新风系统与排风系统之间，不需要对现有空调系统做大规模改造，就可以实现排风余热的回收利用，对于常年需要维持恒温恒湿环境的手术室来说，长期运行下来可以显著降低空调系统的能源消耗，同时因为全程气路隔离的设计，不会对手术室内的洁净度等级造成任何负面影响，完全符合医疗场所的感控要求。结构建模过程中对所有的连接部位都做了密封结构的预留，壳体拼接处、管路与壳体的连接位置都设计了密封槽位，安装时配合密封胶条可以实现整个风道的零泄漏，进一步保障气路隔离的可靠性。
