微型FPV穿越机专用0702无刷电机结构

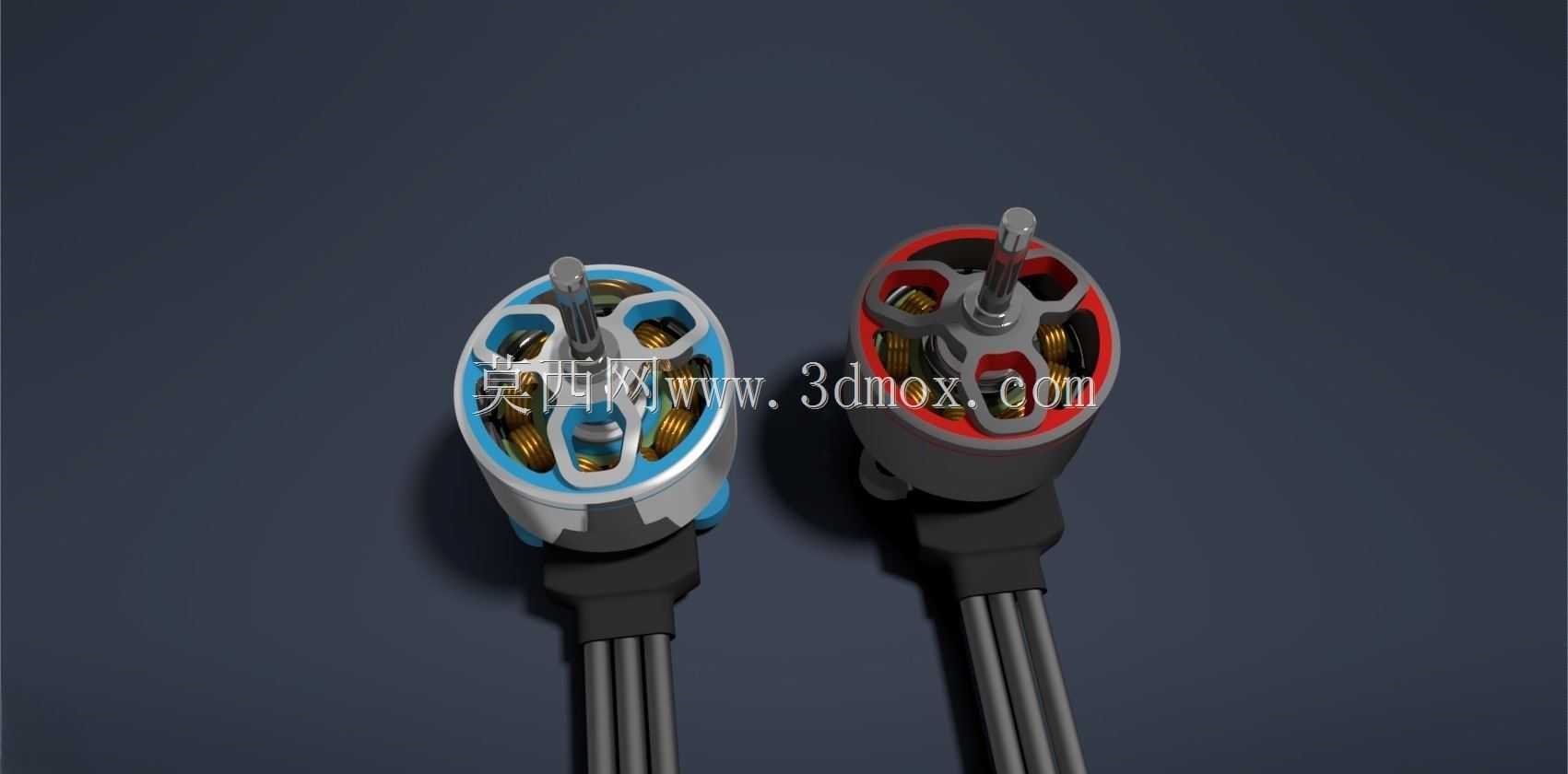

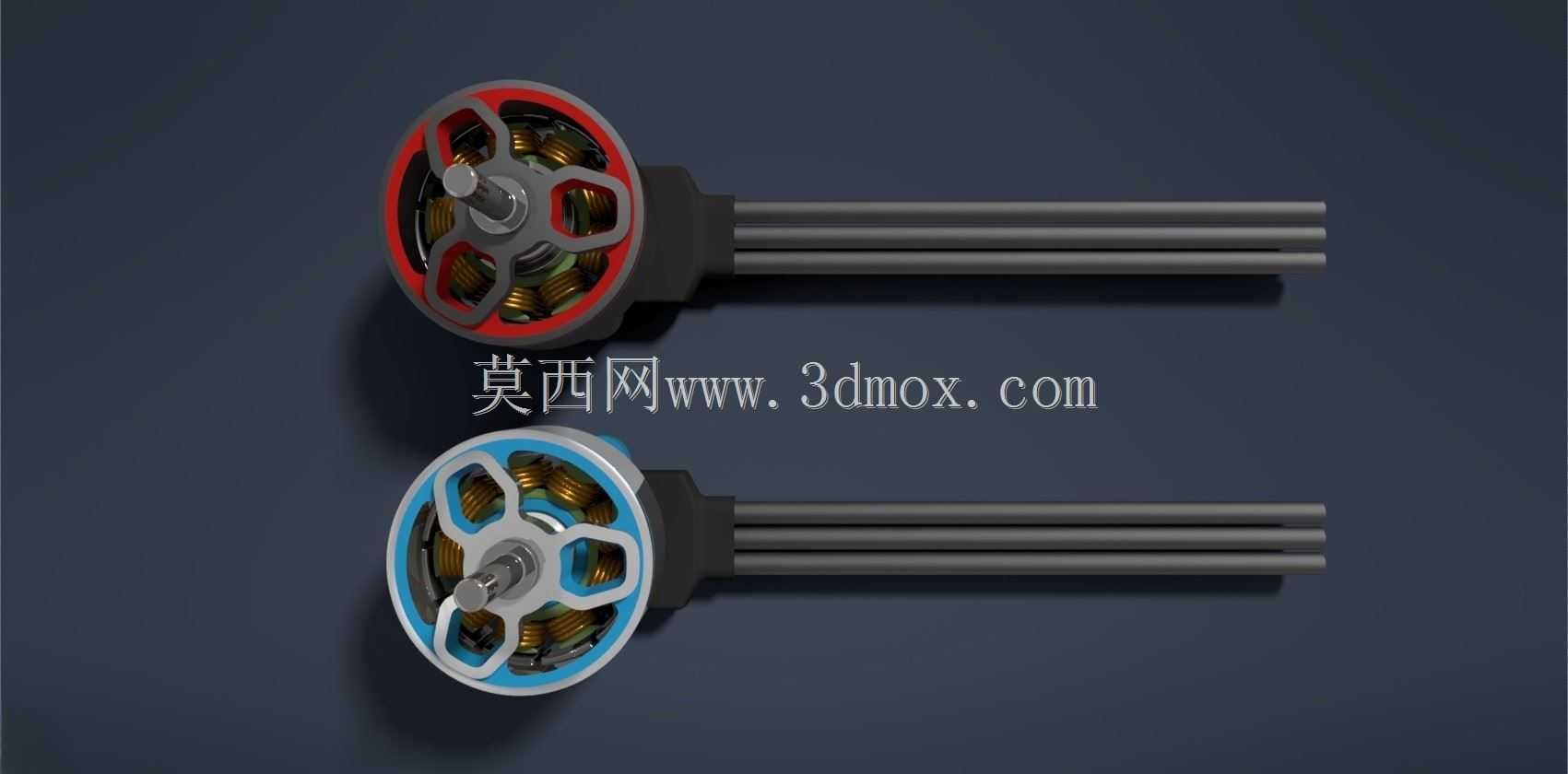

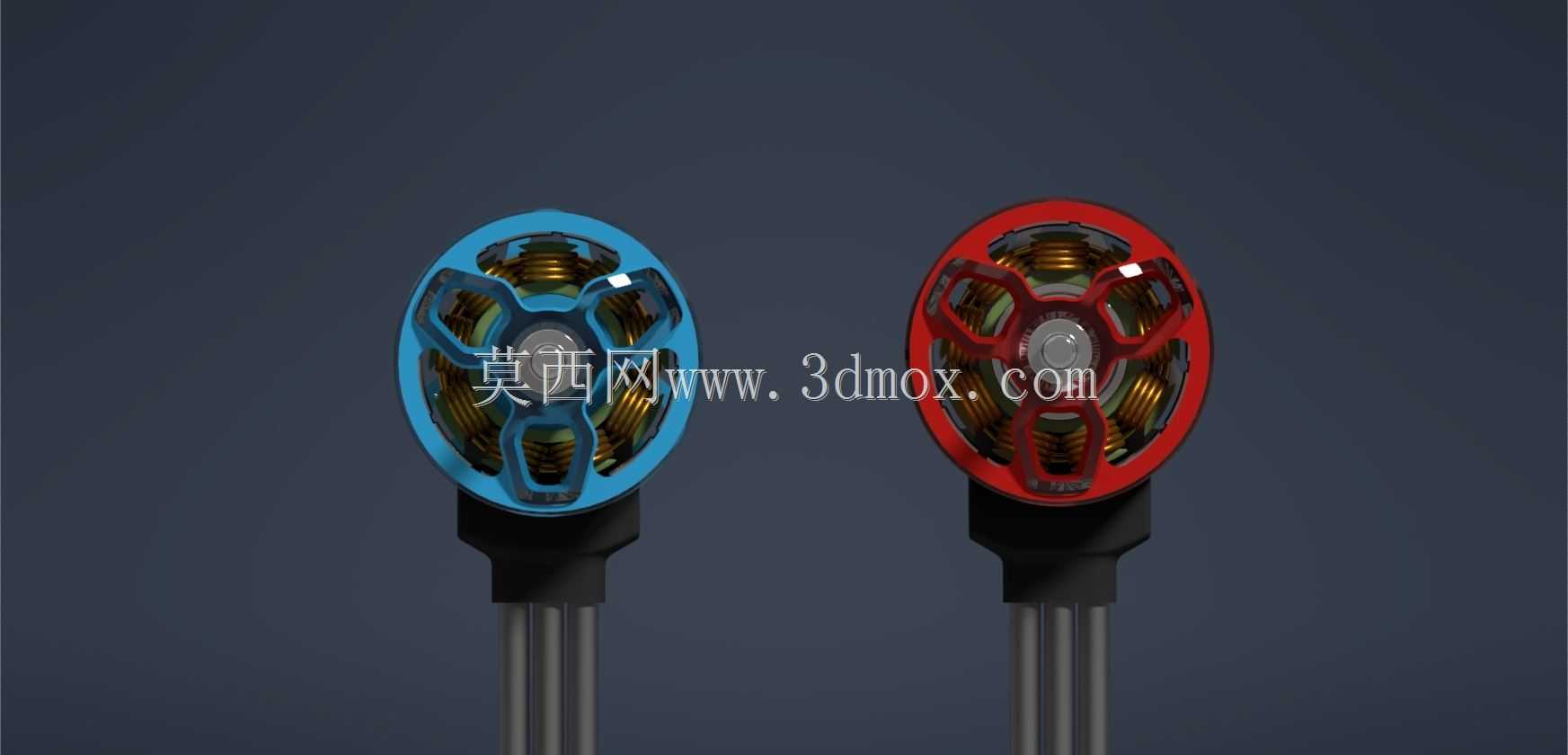

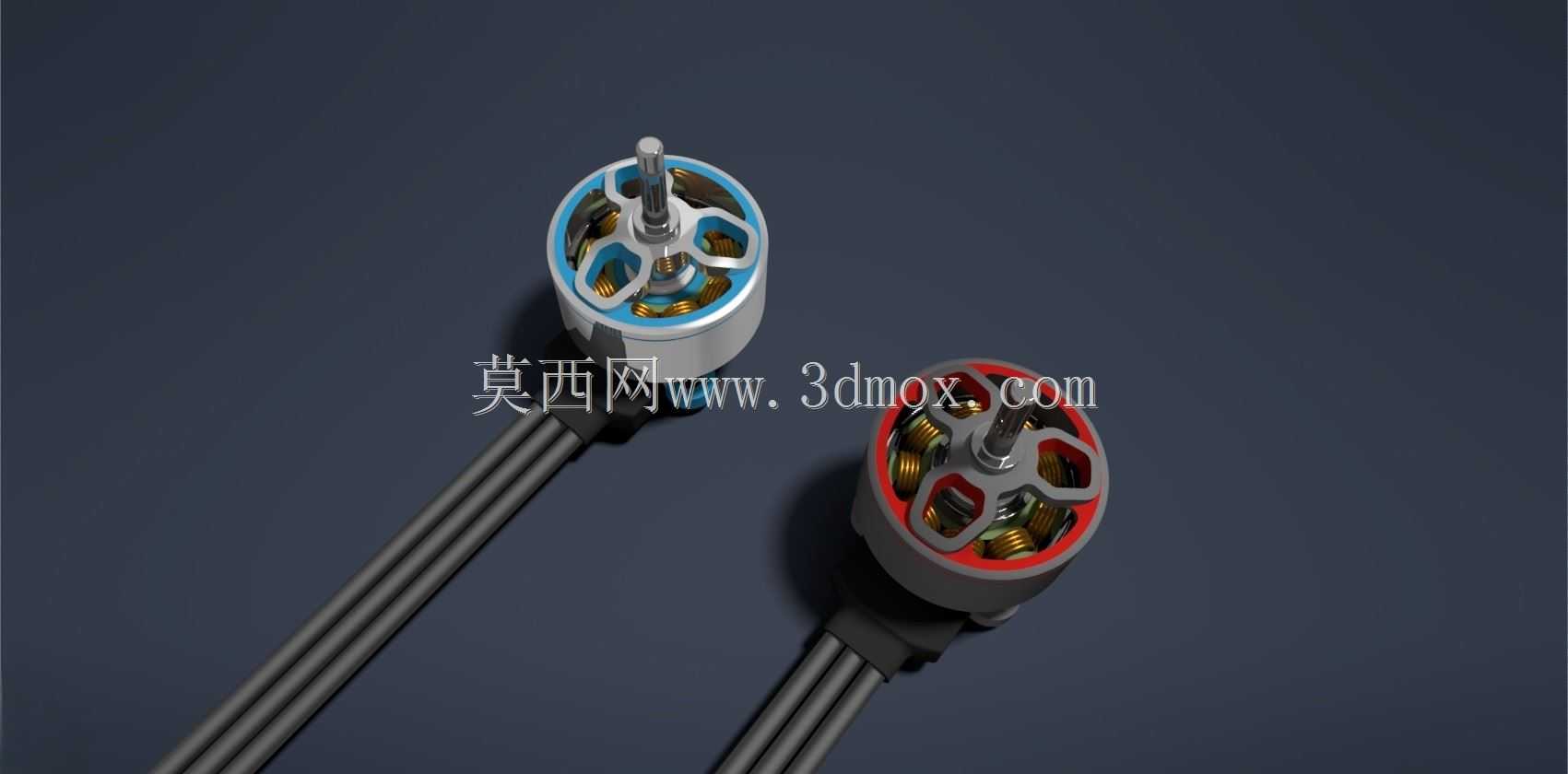

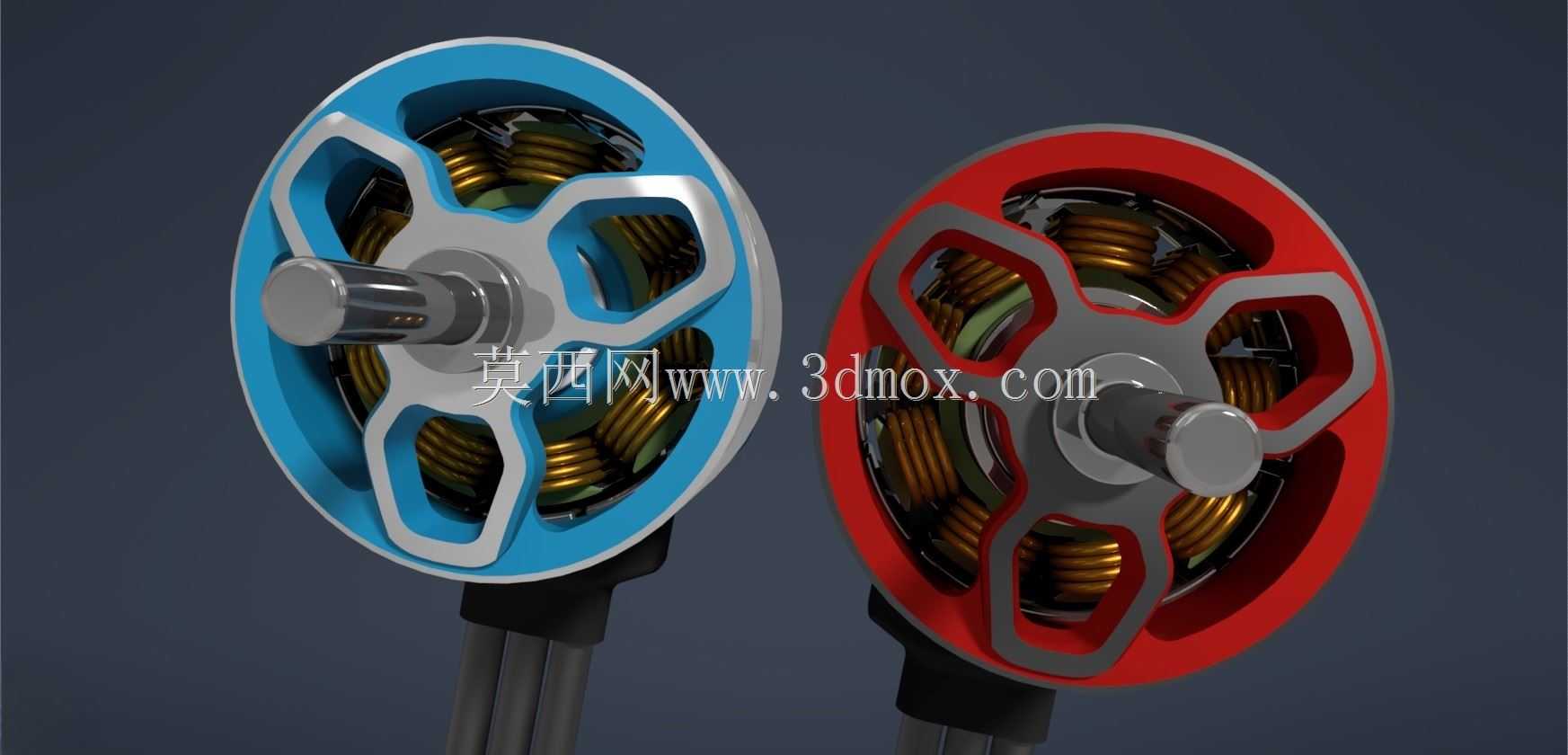

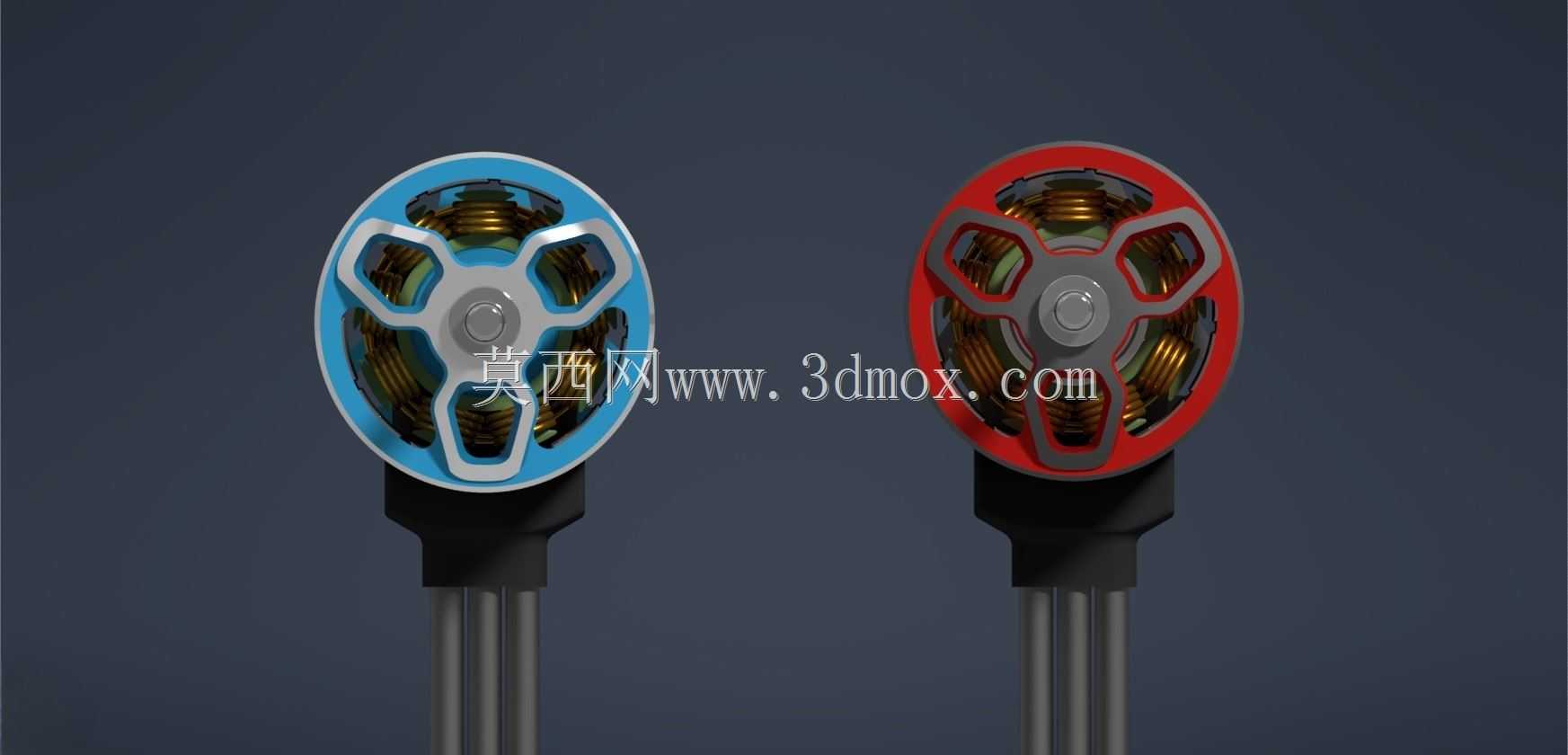

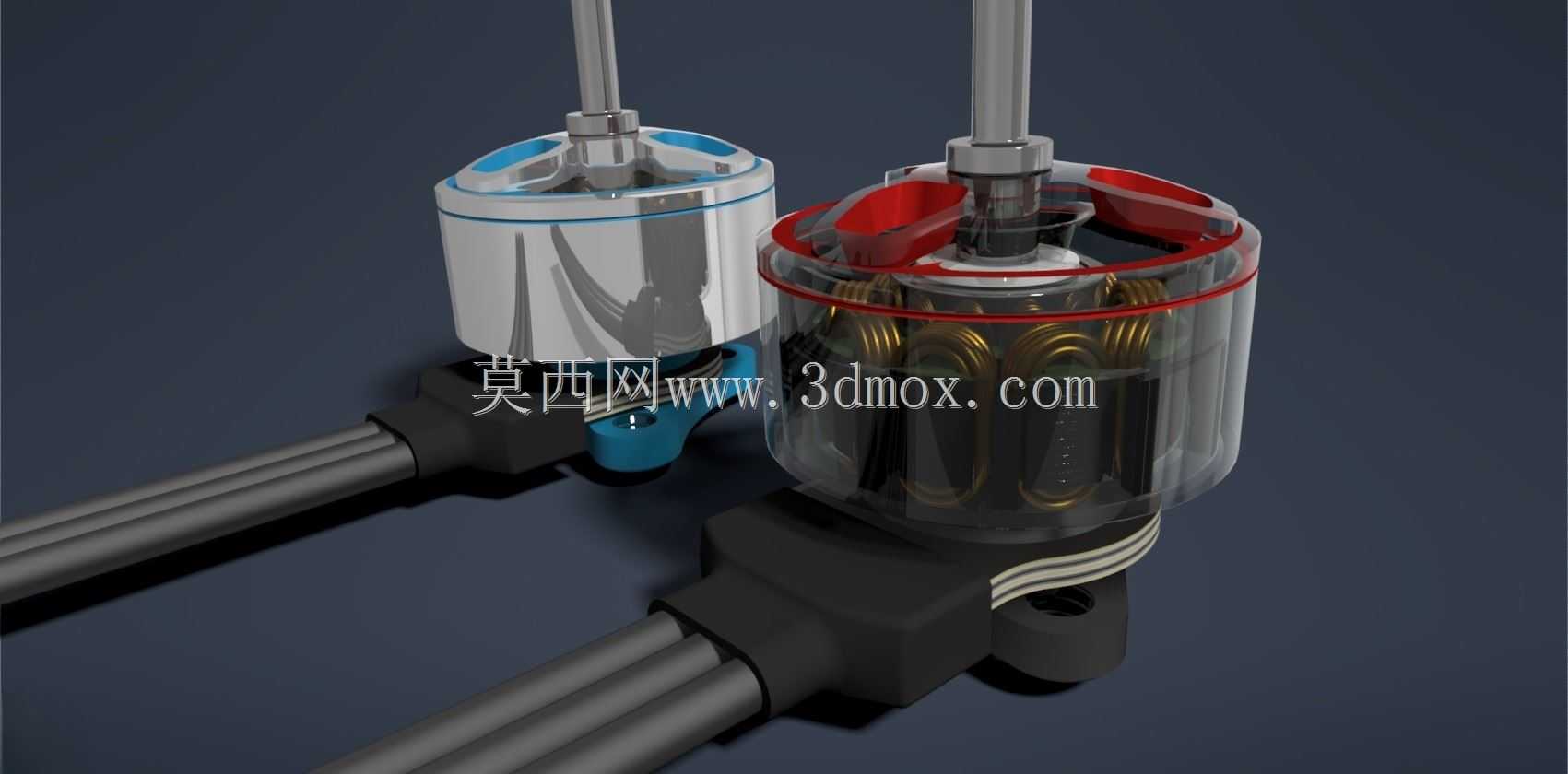

　　转子部分采用轻量化高强度磁钢搭配薄壁金属机壳，两个版本分别采用红色、蓝色的端盖配色区分，端盖做了镂空减重设计，既可以降低转子自身转动惯量，提升油门响应速度，也能在电机高速运转时形成空气对流，带走绕组工作产生的热量，避免长时间大油门工况下出现磁钢退磁、绕组过热烧毁的问题。输出轴采用高硬度不锈钢材质，轴径与微型螺旋桨的安装孔位完全匹配，轴端预留了标准的卡簧安装槽，配合配套的轴承与衬套结构，能够承受螺旋桨高速旋转产生的径向载荷，同时减少轴系运转的旷量，降低飞行过程中因轴系间隙产生的高频振动，避免振动传递到飞控传感器影响飞行姿态解算精度。这款微型动力部件主要面向室内微型穿越机、小型Hoop类FPV飞行器的动力配套场景，这类飞行器普遍对整机重量极度敏感，单克重量的增减都会直接影响悬停续航、机动响应速度以及抗风能力，因此动力单元的设计必须在输出扭矩、自身重量、安装适配性三者之间找到精准平衡。从结构设计来看，该电机采用外转子无刷架构，定子绕组采用高密度绕线工艺，在有限的定子体积内尽可能提升槽满率，保证小尺寸下仍能输出足够的扭矩驱动微型螺旋桨，避免大油门下出现扭矩不足导致的掉转、响应滞后问题。

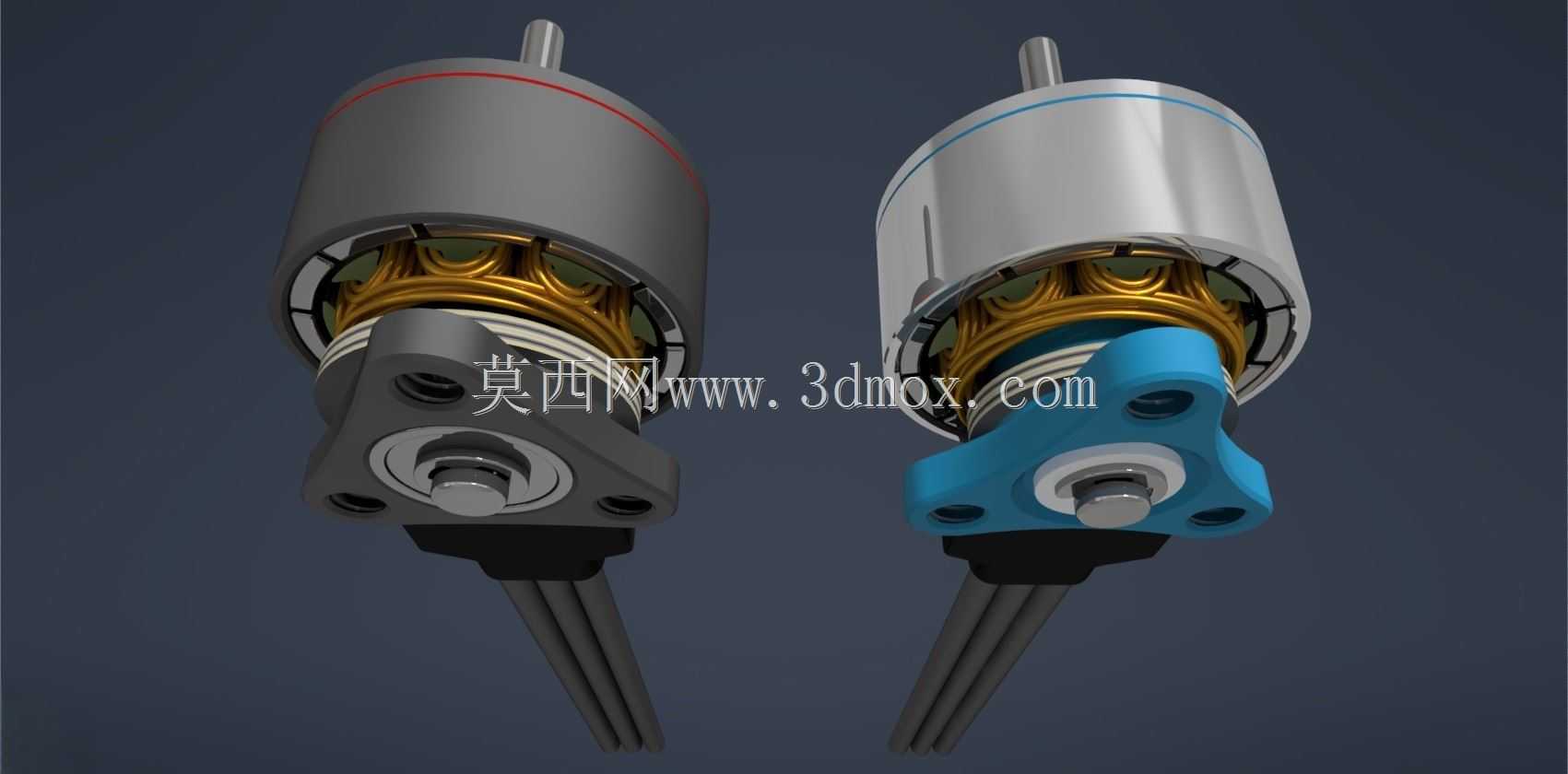

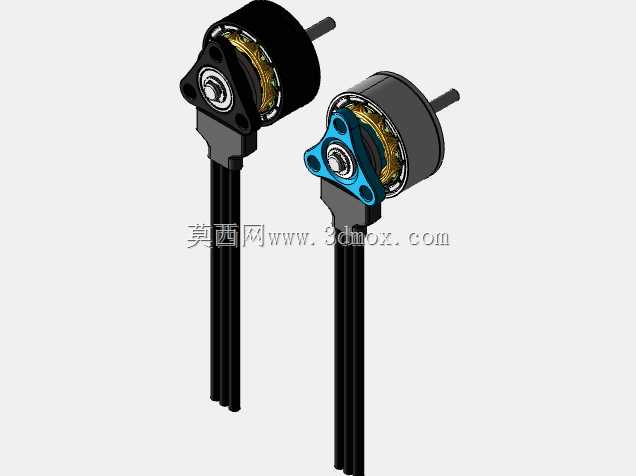

　　安装接口部分，电机出线采用多股超细耐高温硅胶线，线长适配微型穿越机的机臂布线空间，出线位置做了应力释放处理，避免装机后反复弯折导致线芯断裂；电机底座的安装孔位完全匹配0702规格电机的通用安装间距，能够直接适配市面上绝大多数tinywhoop类微型机架的机臂安装位，不需要额外做转接结构，降低装机的适配成本。从设计思路上，这款电机没有盲目追求极限功率输出，而是针对室内微型FPV飞行器的典型工况做了针对性优化：室内飞行场景下电机很少长时间满油门运转，更多是频繁的油门微调、小幅度机动调整，因此绕组的KV值设定偏向线性输出区间，中低油门段的扭矩输出更平顺，操控手感更跟手，不会出现小油门区间动力突兀、大油门区间动力疲软的问题。

　　配套的轴承采用微型深沟球轴承，径向游隙控制在极小的范围内，既保证高速运转的顺滑度，也能减少轴承自身的摩擦损耗，提升动力转换效率，延长电机的使用寿命；衬套结构则用于补偿安装面的加工公差，保证电机安装后转子与定子的同轴度，避免出现扫膛、运转卡顿的问题。外形尺寸上，电机定子直径为7mm，定子高度为2mm，整体外径控制在10mm以内，整体重量不足1克，安装时不会超出微型机臂的宽度边界，不会额外增加飞行器的正面风阻，对于室内低速飞行的微型飞行器来说，风阻的降低能够有效减少不必要的动力损耗，提升悬停续航时间。

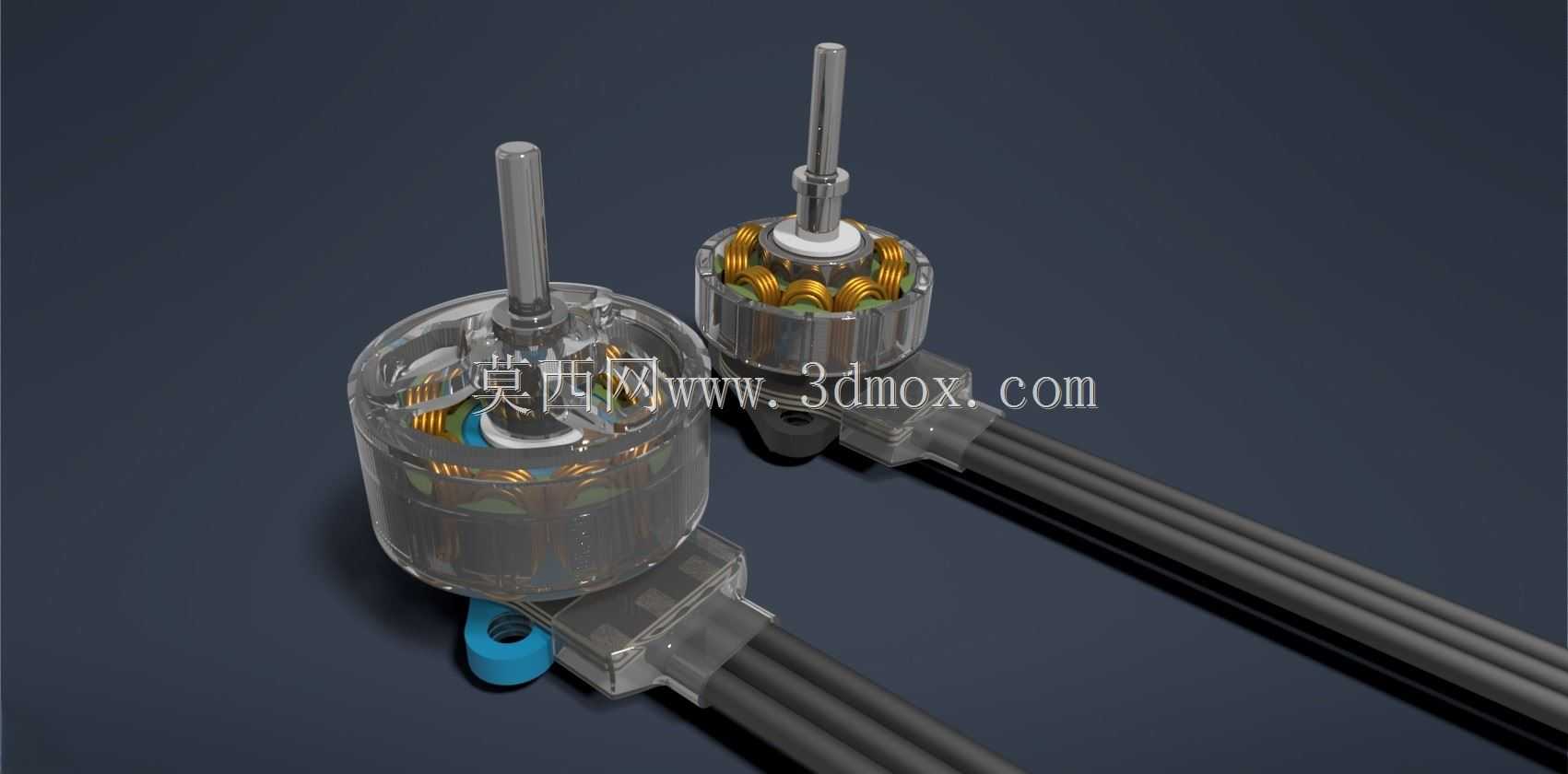

　　在实际装机使用中，这类电机通常搭配40mm至65mm直径的微型螺旋桨使用，配合1S锂电池供电，能够为重量在20克以内的微型FPV飞行器提供足够的动力冗余，完成翻滚、急转弯等基础特技动作，同时运转噪音更低，不会产生过大的风噪，适合室内飞行场景使用。结构建模过程中，对绕组的排布、磁钢的充磁方向、轴承的配合公差都做了精准还原，能够直接用于微型飞行器的动力系统装配干涉检查，也可以作为微型动力单元设计的参考样例，帮助结构设计人员快速评估不同安装布局下的空间占用情况，提前规避布线、安装位冲突等常见的装机问题。
