小型三轴立式数控加工中心结构设计

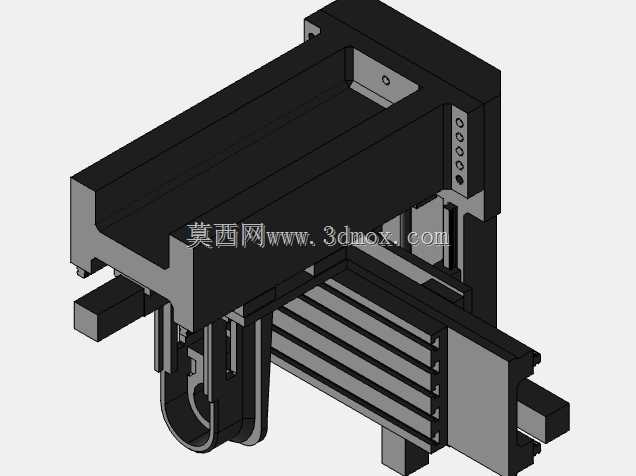

　　从功能逻辑上看，整套结构沿用了经典立式加工中心的运动分配逻辑，Z轴主轴单元搭载在竖向滑枕结构上，完成垂直方向的进给动作，X轴负责横向滑台的往复移动，Y轴承载纵向工作台的进给行程，三个轴的运动导轨都采用了适配小载荷的线性导向结构，既保证了小行程下的运动定位精度，也控制了整体结构的自重，避免不必要的材料冗余。设计过程中没有直接照搬工业级VMC的等比例缩放，而是针对桌面级应用的载荷特性做了结构优化：去掉了大型机床用于重切削的厚重铸铁筋板冗余，在滑枕、滑台的受力关键位置保留了足够的支撑壁厚，非受力区域做了轻量化的结构挖除，既保证加工小尺寸铝件、塑料件时的结构刚性，不会因为切削震颤导致零件表面加工振纹，也不会因为过度追求刚性导致整体重量超标，无法在普通台面上放置。这套三轴立式加工结构的设计，最初瞄准的是桌面级小尺寸零件加工场景，适配小型工坊、教学实训、个人研发打样这类对占地要求严苛的机加需求，区别于工业级大型VMC动辄数吨的占地体量，这套结构把整体安装边界控制在250400250的尺寸区间内，不需要专门做厚重的混凝土地基预埋，普通承重合格的工作台面就能完成安装固定，对于空间有限的初创加工团队、职业院校的实训工位布置来说，能大幅降低场地适配的改造成本。

　　从安装边界来看，三个轴的行程限位都做了内置式的硬限位设计，不需要在设备外围额外加装行程防撞支架，设备的最大外轮廓尺寸就是安装所需的最小占地尺寸，用户在做工位布局的时候，只需要预留出操作门开合、工件上下料的操作空间即可，不需要额外预留运动部件伸出的安全距离。这套结构的运动部件布局充分考虑了日常维护的便利性，导轨、丝杠的润滑注油口都设置在结构外侧易操作的位置，日常保养不需要拆解外围护板就能完成注油维护；主轴安装位采用了标准的夹具接口，用户可以根据自身的加工需求更换不同功率的主轴单元，适配从软塑料雕铣到轻金属切削的不同加工场景。

　　在结构细节上，滑台的传动副采用了和载荷匹配的小直径滚珠丝杠，配合锁紧螺母能有效消除反向间隙，保证小进给量下的运动精度，对于加工小型精密零件上的孔位、槽型结构来说，能稳定满足IT7级左右的加工精度要求。不同于大型加工中心采用的链式排屑结构，这套小尺寸结构的排屑空间直接预留到了工作台下方，用户只需要在底部放置集屑盒就能完成切屑收集，不需要额外配置复杂的排屑输送装置，进一步降低了整套设备的配套成本。结构的线缆走线全部采用了内置拖链设计，所有动力线、信号线都收纳在拖链内部随运动部件同步移动，不会出现线缆外露剐蹭、拉扯断线的问题，也避免了加工过程中飞溅的切屑烫坏线缆外层绝缘皮。

　　从实际应用场景出发，这套结构除了常规的小型零件铣削加工之外，还可以通过更换工作台夹具，适配小型零件的钻孔、攻丝、简单曲面雕铣等工序，对于手板模型制作、小型非标零件打样、教学演示数控加工原理来说，结构复杂度适中，既完整还原了工业级三轴VMC的运动逻辑和结构组成，又把整体尺寸和成本控制在了小场景应用可接受的范围内。设计过程中特意校核了三个轴全行程运动下的结构干涉问题，不管是主轴移动到Z轴最低位置，还是X、Y轴移动到行程端点，所有运动部件之间都预留了足够的安全间隙，不会出现运动撞机的结构硬伤，用户在后续搭建完整设备的时候，只需要搭配对应的伺服驱动系统、数控控制系统，就能完成整套加工设备的组装调试，不需要再对核心结构件做二次修改。
