自动闭合式隐藏安装门用合页结构设计

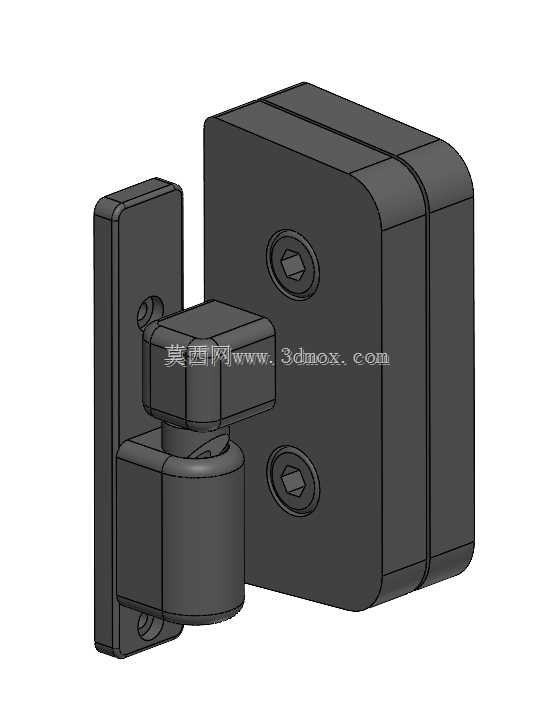

　　这款自动合页的设计初衷，是解决商用空间、洁净车间以及家装隐形门场景下，门扇闭合不到位、外露合页破坏立面整体性的痛点，在做结构拆解前，首先要明确它的实际安装边界：固定座部分采用双沉头内六角螺丝孔位设计，两个安装孔的中心距预留了常规18mm厚度板材的安装余量，固定座整体做了R3圆角处理，避免安装时剐蹭饰面，同时固定座的背面预留了0.8mm深度的沉台，安装时可以嵌入板材预铣的凹槽内，实现合页主体与门扇表面齐平的隐藏效果，不会突出门板破坏整体外观。

　　从功能实现逻辑来看，这款合页的转动轴部分集成了弹性复位结构，不同于普通明装合页仅做转动支撑，它的转轴腔体内置了扭力复位组件，当门扇开启角度小于110度时，松开门扇后可以自动带动门扇回转闭合，不需要额外加装门吸或者闭门器，尤其适合洁净车间的防护门、办公区域的消防通道隐形门、家装的无把手隐形门场景，避免门扇长期处于半开状态带来的空间隔断失效、冷气流失、隐私泄露等问题。在转动结构的设计上，转轴与固定座、活动页片的配合间隙控制在0.15mm以内，既保证转动过程无卡滞，也避免长期使用后出现门扇下垂错位的问题，活动页片与门框连接的部分同样做了沉孔设计，安装螺丝可以完全埋入页片内部，不会外露螺丝头影响美观。

　　实际选型应用时，需要注意几个安装尺寸边界：合页固定座的整体厚度为32mm，适配的门扇厚度最小不能低于25mm，否则预铣沉台时容易打穿门板；活动页片的宽度为22mm，安装时需要在门框侧边预留对应的安装位，避免门框与门扇闭合时出现干涉。不同于普通合页需要成对甚至三个一组安装来承重，这款合页的单页承重设计值为40kg，常规室内门宽度在900mm以内时，上下安装两个即可满足承重需求，不需要额外增加合页数量，减少了门板开孔的工作量。

　　从结构设计的细节来看，合页的转动接触部分做了耐磨衬套设计，衬套采用POM材质，避免金属部件直接摩擦产生异响和磨损，按照日均开合20次的使用频率测算，耐磨衬套的设计寿命可以达到10万次以上，满足商用场景长期高频使用的需求。固定座与活动页片的连接部分做了限位结构，门扇最大开启角度可以控制在120度，避免开启角度过大导致门扇碰撞墙面或者相邻柜体，不需要额外加装门挡。在表面处理上，合页整体采用哑光喷塑工艺，既可以适配常见的黑白灰门板饰面，也能在潮湿环境下起到防锈作用，适合卫生间、阳台等湿度较高的空间使用。

　　很多结构设计人员在选型隐形门合页时，容易忽略合页的复位力度调节问题，这款合页的转轴端部预留了调节孔，可以通过内六角扳手调整内部扭力弹簧的预紧力，根据门扇的实际重量调整复位力度，避免门扇太轻时复位力度过大产生碰撞噪音，或是门扇太重时复位力度不足导致闭合不严。安装过程中，固定座与活动页片的配合面做了定位止口，安装时不需要反复调试对齐位置，只需要将两个部件分别固定在门扇和门框的预铣槽内，卡入转轴即可完成安装，相比普通隐形合页的复杂调试流程，安装效率可以提升40%以上。

　　在三维建模过程中，所有的安装孔位、配合间隙都按照实际加工公差做了预留，沉头孔的尺寸适配国标M5内六角螺丝，转轴部分的配合公差按照H7/g6的间隙配合设置，导出的工程图可以直接用于开模生产或者机加工打样，不需要二次调整尺寸参数。针对不同的使用场景，这款合页的结构也可以做拓展调整，比如需要定位功能时，可以在转轴部分增加定位弹珠结构，实现门扇90度开启定位；需要阻尼缓冲效果时，可以在腔体内增加阻尼油槽，实现闭合末端的缓冲减速，避免碰撞噪音。
