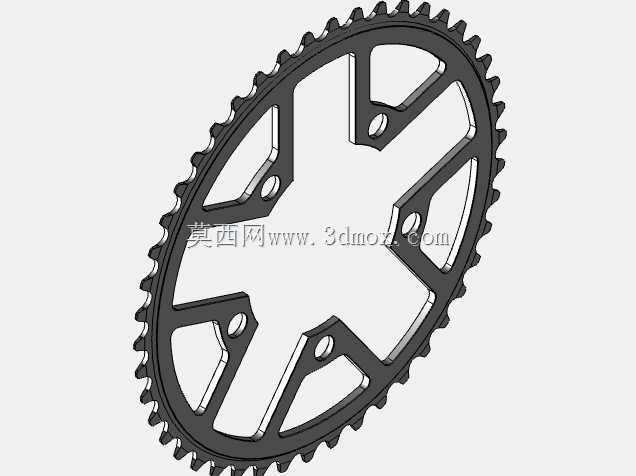

46齿94mm规格gebhardt自行车链环结构

　　这款链环属于自行车传动系统的核心啮合部件，主要适配城市通勤车、入门级运动自行车的单速传动布局，直接与自行车链条配合完成脚踏动力到后轮的扭矩传递，日常使用场景覆盖日常通勤、短途休闲骑行等常规骑行工况，也可作为复古改装自行车的传动替换配件使用。从实际功能层面看，链环的齿形经过适配标准单速自行车链条的轮廓设计，每个齿的啮合面都做了贴合链条外链板、内链节间隙的弧度处理，能保证链条在啮合过程中顺畅卡入、脱出，减少骑行过程中跳齿、掉链的概率，同时降低啮合过程中的摩擦损耗，延长链条与链环本身的使用寿命。

　　设计过程中优先考虑了传动刚性与轻量化的平衡，整体采用盘式镂空结构，中心区域设计了五处对称的安装支臂，支臂末端预留标准盘钉安装孔，可直接匹配常规规格的自行车曲柄安装接口，不需要额外加工转接件就能完成装配；支臂之间的大面积镂空区域，一方面能有效降低链环自身的转动惯量，让骑行起步时的踩踏响应更直接，另一方面也能减少骑行过程中沾附的泥沙堆积，在雨天或者非铺装路面骑行后，泥沙可以直接从镂空空隙排出，避免卡滞在链环与链条的啮合间隙中造成异常磨损。

　　从尺寸边界来看，这款链环的总齿数为46齿，齿顶圆对应的公称直径为94mm，安装孔的分布圆直径匹配常规五爪曲柄的标准尺寸，安装后链环的轴向偏移量控制在自行车传动系统的标准链线范围内，能保证链条在传动过程中始终处于平直工作状态，减少侧向摩擦带来的传动效率损失。齿部的轮廓设计参考了成熟的自行车链轮啮合标准，每个齿的齿顶做了小角度倒角处理，既可以在链条啮合时起到导向作用，也能避免齿顶尖锐边缘在拆装或者维护过程中造成划伤；链环的主体厚度匹配标准单速链条的内节宽度，啮合时不会出现链条侧向晃动的问题。结构强度方面，支臂与齿圈的连接位置做了圆弧过渡处理，避免应力集中造成的支臂断裂问题，即使在大扭矩踩踏比如爬坡、急加速的工况下，应力也能顺着圆弧过渡面均匀分散到整个盘体上，不会出现局部应力过载的情况。实际装配时，只需要将链环的安装孔与曲柄上的盘钉孔对齐，锁紧标准盘钉即可完成安装，不需要额外调整安装位置，齿圈的圆度公差控制在合理范围内，转动过程中不会出现齿部跳动量过大导致的链条抖动问题。

　　对于自行车改装、维修场景来说，这款链环的尺寸参数通用性较强，可以直接替换同规格的老旧磨损链环，不需要改动原有曲柄、链条的匹配参数，更换后就能恢复正常的传动性能；在三维建模层面，这款模型完整还原了链环的齿形轮廓、镂空结构、安装孔位的所有细节，可直接用于传动系统的装配干涉检查、运动仿真验证，也能作为非标定制链环设计的参考基准，帮助设计人员快速核对安装边界、齿形匹配度等关键参数，减少重复建模的工作量。
