马古拉HS33液压制动卡钳结构设计

这款制动卡钳的结构设计完全围绕山地车、通勤自行车的制动使用场景展开，适配M6/M8两种规格的安装螺栓，能够匹配市面上绝大多数主流自行车前叉、后车架的安装座孔位，安装时无需额外改动车架原有结构，仅需对应孔位穿入螺栓调整好刹车间隙即可完成装配。从实际使用场景来看，这类制动卡钳多用于中高端山地越野自行车、城市通勤运动自行车的轮组制动系统，依靠液压传动的原理推动内部活塞运动，带动来令片夹紧轮组上的刹车碟片，通过摩擦力实现轮组的减速与锁止，相比传统线拉刹车结构，液压传动的力传递效率更高，制动过程的线性度更好，骑手在捏下刹把时不需要施加过大的握力就能获得足够的制动力，长时间下坡骑行时也能有效降低手部的疲劳感。

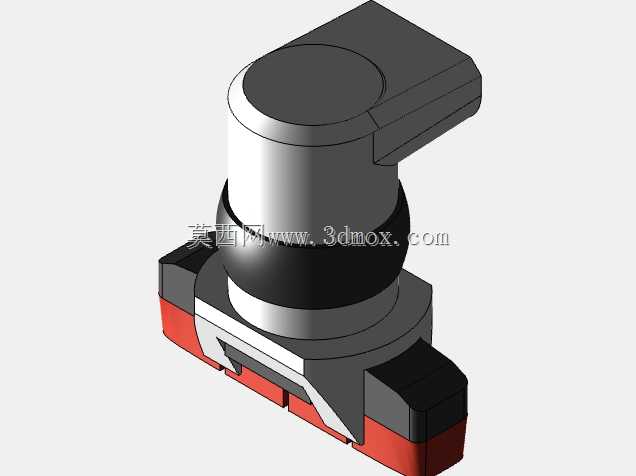

从结构设计思路来看，整个卡钳采用分体式的腔体结构设计，上部的柱状结构为液压油腔与活塞安装位，内部设置有双活塞对向推动结构，两个活塞分别位于碟片的两侧，制动时同步向碟片方向伸出，推动两侧来令片同时贴合碟片，避免单侧活塞推动时出现的碟片偏磨、制动异响问题。卡钳中部的球形过渡结构一方面是为了预留液压油道的布置空间，让上部油腔输入的液压油能够均匀分配到两侧活塞腔，另一方面也能优化卡钳整体的受力路径，制动时产生的反作用力能够通过球形结构均匀分散到下部的安装基座上，避免局部应力集中导致的卡钳壳体开裂问题。下部的安装基座采用不对称的支撑结构，靠近安装螺栓的位置做了加厚处理，同时在基座与上部油腔的连接位置设置了加强筋结构，能够承受制动时产生的最大制动力矩，不会因为长时间大载荷制动出现基座变形的问题。

外形尺寸方面，这款卡钳整体的横向宽度控制在62mm以内，纵向高度为78mm，安装座的两个螺栓孔中心距为51mm，适配标准的国际碟刹安装座规格，安装后卡钳最外侧与轮组辐条之间的最小间隙能够保持在3mm以上，不会在轮组转动时出现卡钳蹭辐条的问题。卡钳外侧的红色部分为来令片间隙调整旋钮的保护罩，同时也起到一定的防尘作用，避免骑行过程中泥沙、污水进入调整旋钮的缝隙导致旋钮卡滞，日常维护时只需要掀开保护罩就可以直接调整来令片与碟片之间的间隙，不需要拆解整个卡钳结构，维护操作十分便捷。卡钳上部的侧向突出结构为油管接口位，接口采用标准的液压油管螺纹规格，能够适配同品牌的全套液压刹把与油管组件，油管安装后接口处的密封结构能够承受15MPa以上的液压油压力，不会在高强度制动时出现漏油、渗油的问题。

从实际功能特性来看，这款卡钳的活塞采用耐高温的密封胶圈设计，长时间连续制动产生的高温不会导致胶圈老化变形，密封性能能够保持长期稳定，来令片的安装槽采用快拆结构设计，更换来令片时不需要拆下整个卡钳，只需要拔出固定销就可以直接取出来令片进行更换，户外骑行时如果出现来令片过度磨损的问题，只需要随身携带备用的来令片就可以快速完成更换，不需要额外的专用工具。卡钳壳体采用铝合金材质一体压铸成型后再做CNC精加工，整体重量控制在138g左右，在保证结构强度的前提下尽可能降低了自身重量，符合运动自行车轻量化的设计需求，壳体表面做了硬质阳极氧化处理，能够抵御骑行过程中遇到的雨水、泥沙腐蚀，长期使用也不会出现表面锈蚀、涂层脱落的问题。

在安装边界的设计上，这款卡钳适配160mm、180mm两种常用规格的刹车碟片，安装160mm碟片时不需要额外加装转换座，直接安装到车架的标准安装位即可，安装180mm碟片时只需要搭配对应规格的转换座就可以正常使用，不需要更换卡钳本身。卡钳的活塞行程设置为2.5mm，来令片的初始间隙为0.2mm，既能够保证制动时活塞快速推动来令片贴合碟片，减少刹把的空行程，也能够避免碟片出现轻微偏摆时来令片持续蹭碟的问题，日常使用时不需要频繁调整间隙。整个卡钳的液压油腔内部做了光滑的内壁处理，液压油在腔体内流动时的阻力很小，刹把的操作手感十分顺滑，不会出现卡顿、生涩的问题，同时油腔内部设置有排气孔结构，更换液压油或者维护时可以通过排气孔排干净腔体内的空气，避免空气进入油腔导致的刹把发软、制动力不足的问题。
