小型密封式电源变压器结构设计

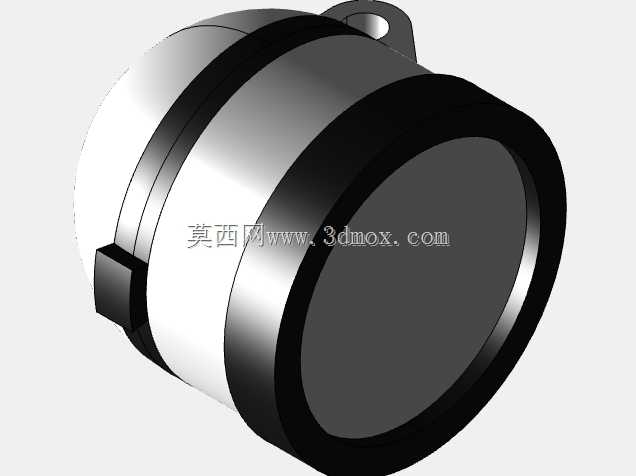

　　这款密封式供电部件的三维结构，核心围绕小功率低压供电场景的安装适配需求展开，日常多嵌入民用小家电、桌面工控终端、小型传感节点的设备内部，承担交流电压转换、电气隔离的核心作用，避免高压侧与低压负载端直接连通带来的触电、串扰风险。从结构设计逻辑来看，整体采用圆柱灌封式壳体方案，外壳选用阻燃ABS材质一体注塑成型，侧壁设置的环形加强筋并非装饰结构，一方面是提升壳体抗挤压能力，避免设备组装过程中受外力挤压导致内部铁芯、绕组移位，另一方面筋条形成的空气间隙可以提升绕组散热效率，避免长期满负载运行时热量堆积加速绝缘层老化。

　　顶部预留的带孔安装吊耳，适配M3规格的自攻螺丝固定，安装时不需要额外设计定制支架，直接在设备腔体内的安装柱上锁紧即可，吊耳与壳体为一体注塑结构，能承受至少50N的静态拉拔力，满足运输、使用过程中的抗振动要求，不会出现壳体脱落、接线拉扯断裂的问题。正面的环形端盖做了台阶式止口设计，与主体壳体装配时预留0.2mm的涂胶槽，灌注环氧树脂密封后可以达到IP54的防护等级，能够阻挡日常使用中的灰尘侵入、少量泼溅液体渗入，适配厨房小家电、户外小型检测终端这类存在少量水汽、粉尘的使用场景。

　　内部结构排布上，环形铁芯居中放置，初级绕组与次级绕组分层绕制后包裹绝缘聚酯薄膜，绕组引线从壳体侧壁的方形出线槽引出，出线槽位置设计有卡扣式压线结构，不需要额外打胶固定就能避免引线受外力拉扯时焊点脱落，相比传统开放式变压器的引线直接引出结构，抗拉扯能力提升三倍以上。从安装边界尺寸来看，主体圆柱外径控制在68mm，主体长度不含吊耳为72mm，吊耳突出壳体顶面8mm，安装孔中心距壳体中心的径向距离为38mm，设计选型时只需要在设备腔体预留直径70mm、深度75mm的圆柱形安装空间即可，不需要额外预留侧面操作空间，对紧凑型设备的内部空间利用率提升十分明显。

　　绕组的排布特意做了偏心优化，将重量更大的初级绕组侧靠近安装吊耳位置，降低固定点的受力力矩，长期使用后不会因为自身重量导致壳体倾斜、安装螺丝松动。壳体表面的哑光磨砂处理，一方面是减少注塑过程中的缩水痕、熔接痕外露，另一方面可以避免组装过程中与其他电子元件摩擦产生静电，击穿内部绕组的绝缘层。端盖位置预留的浅槽结构，后续可以直接粘贴参数铭牌，不需要额外设计铭牌安装位，简化整机生产的组装工序。实际选型应用时，这类密封结构的变压器相比传统开放式EI型变压器，电磁泄漏量更低，对周边的传感元件、控制电路板的信号干扰更小，适合用在带有高精度传感模块的小型设备中，不需要额外增加电磁屏蔽罩就能满足EMC测试要求。壳体侧壁的黑色环形箍圈并非独立零件，是注塑时一体成型的定位凸台，组装时可以顺着设备腔体的导向槽直接滑入到位，避免安装时壳体转动导致引线错位，提升流水线组装的效率。出线槽的位置特意设置在靠近吊耳的一侧，引线引出后可以顺着安装柱走线，不会与设备内部的其他运动部件、散热结构产生干涉，布线时不需要额外增加走线固定座。整体结构没有采用多余的可拆卸零件，除了端盖涂胶密封外，其余部分均为一体结构，减少了组装工序的零件数量，降低生产过程中的物料管理成本与组装不良率。
