Skywaker x8航模专用镂空支撑托架结构

　　这款支撑托架主要面向固定翼航模Skywaker x8的机身承载需求设计，在航模飞行作业场景中，承担着机身内部载荷固定、结构应力分散的核心作用，能够在航模完成大角度爬升、俯冲、急转弯等机动动作时，抵消机身形变带来的应力集中问题，避免载荷移位或机身结构断裂。从实际使用场景来看，这类托架常被用于搭载航电设备、电池组或者任务载荷，需要在严格控制自重的前提下，保证足够的结构刚度，不能在飞行过程中出现共振或者形变过量的问题。

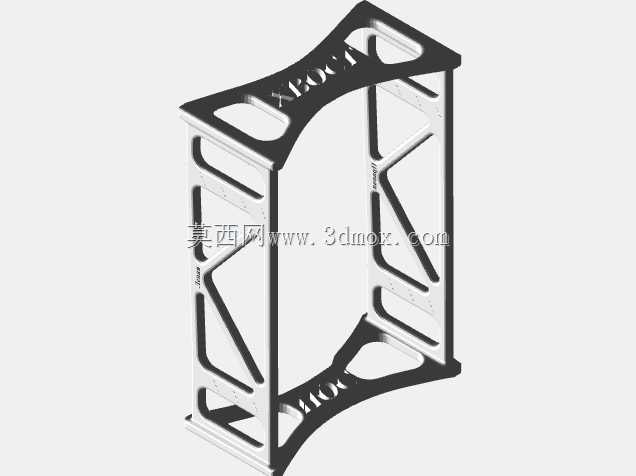

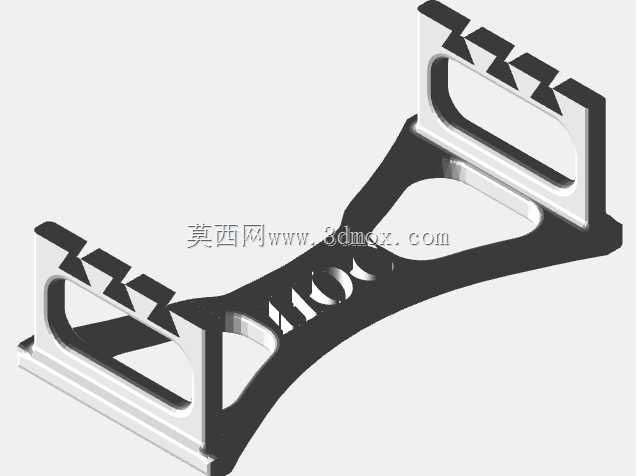

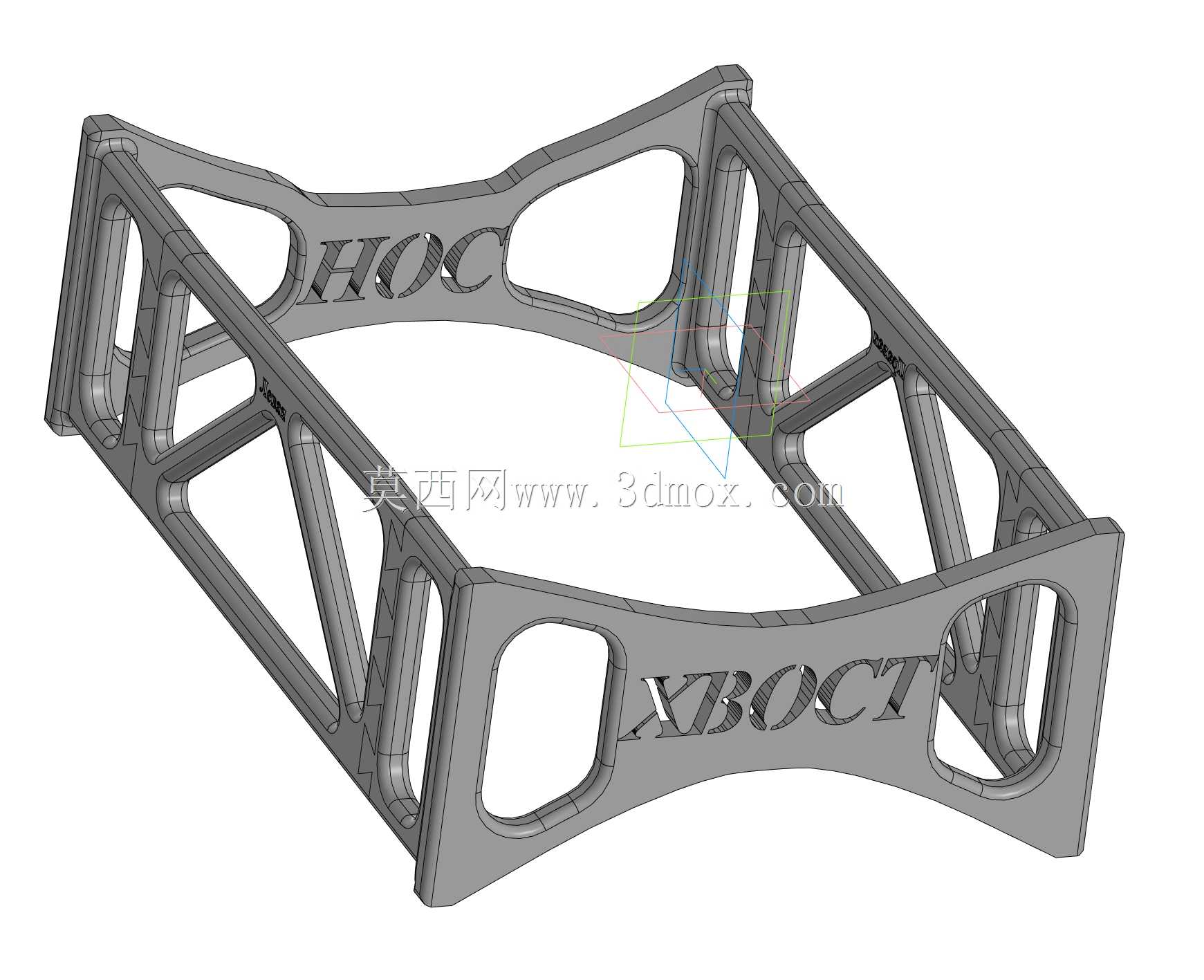

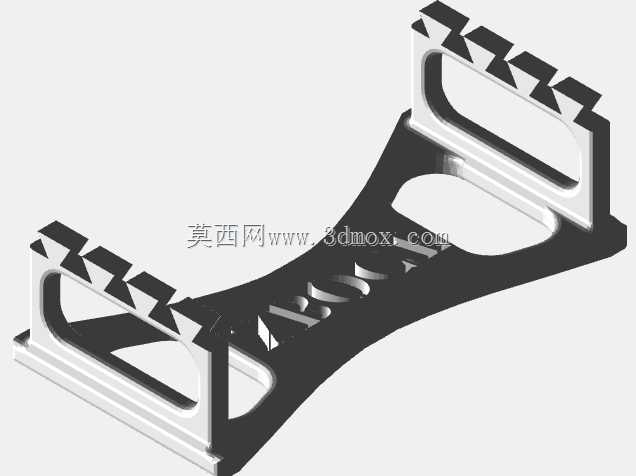

　　设计过程中优先采用了框架式镂空的结构思路，没有采用整块板材铣削的方案，主要是考虑到航模对起飞重量的严苛要求，每减少一克自重，都能换来更长的续航时间或者更好的机动性能。整体框架的受力路径经过反复优化，所有的镂空开孔都避开了主应力传递路线，沿着应力走向布置加强筋，在两个长侧边分别做了内凹的弧形过渡，既能够减少飞行过程中的空气阻力，也能让应力在拐角处平滑传递，不会出现直角位置的应力断裂风险。框架两侧预留的刻字区域并非单纯的装饰作用，刻字的凹陷结构实际上也能在不额外增加重量的前提下，提升侧边的抗扭刚度，避免长框架在受扭时出现侧向弯折。

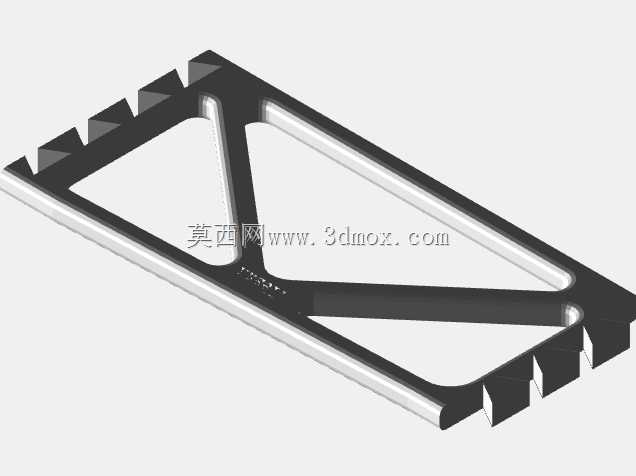

　　从安装边界来看，托架整体为矩形框架结构，四个角位的连接端做了加厚处理，能够直接和航模机身的纵梁通过螺丝锁紧，不需要额外设计转接件，安装时只需要保证托架平面和机身基准面平行，就能让载荷的重心落在航模的重心轴线上，避免出现重心偏移带来的飞行控制问题。框架的内部镂空尺寸经过匹配设计，能够兼容常规尺寸的航模锂电池、飞控模块的安装，用户也可以根据自身的载荷需求，在框架的平面上额外加装固定扎带的安装位，不需要对主体结构做破坏性修改。

　　结构细节上，所有的棱边都做了圆角过渡处理，一方面是避免加工过程中出现应力集中导致的零件开裂，另一方面也能防止安装调试时锋利的边角划伤操作人员或者线材。框架的壁厚经过受力仿真验证，在满足1.5倍最大载荷冲击的前提下，做到了最小的壁厚设计，材料适配常见的PLA、PETG等3D打印材料，也可以采用碳纤维板材切割加工，不同加工工艺下都能保证结构强度满足使用需求。在实际装机测试时，这款托架能够承受飞行过程中3G以上的纵向过载，不会出现永久形变，镂空的结构也能让机身内部的空气顺利流通，帮助电调、电池等发热部件散热，避免密闭空间内热量堆积带来的设备故障。

　　不同于普通的平面安装板，这款托架的立体框架结构能够让载荷和机身蒙皮之间留出足够的间隙，避免飞行过程中载荷和蒙皮产生摩擦共振，同时也方便走线，线材可以顺着框架的加强筋侧边布置，用扎带固定后不会松散移位，不会在飞行过程中线材被气流吹动干扰舵机运作。针对航模可能出现的硬着陆场景，托架的四个连接端做了局部的韧性强化设计，在受到冲击时能够通过微小的形变吸收一部分冲击力，避免冲击力直接传递到机身纵梁导致机身结构损坏，冲击卸除后能够恢复原有形状，不需要每次降落之后都更换支撑结构。
