工位回程辊轴结构三维设计

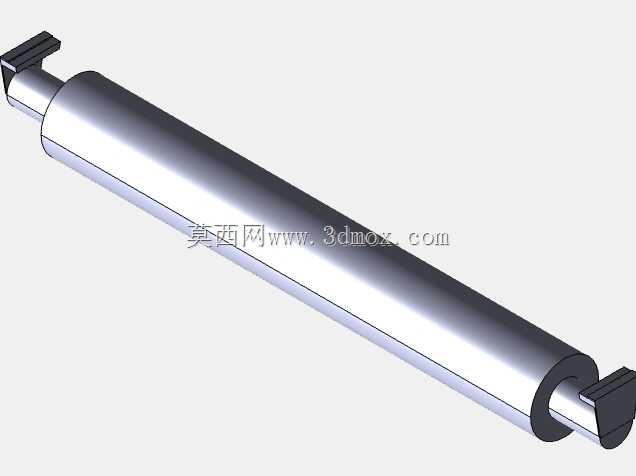

　　在连续输送类产线的工位段设计中，回程辊的作用往往容易被初入行业的结构设计者忽略，多数人会把设计重心放在承载段托辊的选型与排布上，却忽略回程段辊件的运行稳定性，直接决定了整条输送线皮带、链条等挠性件的回程张紧状态与运行寿命。这款回程辊的结构设计，完全围绕工位段的紧凑安装空间做了针对性优化，两端的安装卡接结构没有采用传统的通轴穿装式设计，而是做了扁位卡接的快装结构，在产线机架侧板预先冲制对应尺寸的卡槽后，无需额外的轴承座紧固件，直接将辊体两端卡入卡槽即可完成安装，这种设计在工位间距较小、设备维护空间局促的装配工位段优势非常明显，更换单根辊体的时间可以压缩到传统螺栓固定结构的三分之一，不需要拆卸周边的护板、走线架等附属构件，就能完成辊件的快速更换。

　　从辊体本身的结构来看，主体采用等直径的薄壁辊筒设计，筒壁厚度经过挠度校核，在常规工位段1米以内的安装跨距下，辊体中部的径向跳动量可以控制在0.2mm以内，完全满足轻型输送场景下皮带回程的支撑需求，不会因为辊体挠曲导致皮带跑偏、边缘磨损过快的问题。两端的轴头与辊筒的连接采用过盈压装配合，没有采用焊接结构，避免了焊接变形带来的辊体同轴度误差，压装后轴头与辊筒的同轴度可以控制在0.1mm以内，运行过程中不会出现周期性的径向跳动，也就不会产生额外的振动噪音，适合在装配工位这类对作业环境噪音有一定要求的场景使用。两端的卡接扁位做了圆角过渡处理，安装时不会刮伤机架卡槽的防腐涂层，同时卡接面的平面度经过精加工，卡入机架后不会出现轴向窜动，不需要额外加装轴向定位挡圈，简化了零件数量，也减少了后期维护的备件种类。在实际的产线布局中，这类回程辊通常排布在承载托辊的下方，间距根据输送挠性件的自重做调整，针对皮带类输送场景，间距一般控制在1.5米到2米之间，避免皮带回程段下垂量过大导致的运行阻力增加；针对链条类回程场景，间距可以适当缩小到1米左右，防止链条在回程段出现垂度过大卡入机架缝隙的问题。

　　这款辊体的表面没有做额外的包胶或者滚花处理，是因为回程段的辊件不需要提供额外的传动摩擦力，只需要做光滑的表面处理即可，光滑的金属表面可以减少与皮带背面的摩擦阻力，同时不容易积灰，在有少量粉尘的作业场景下，只需要定期用压缩空气吹扫就能保持辊面清洁，不会因为粉尘粘结导致辊面直径不均引发皮带跑偏。从安装边界来看，两端卡接结构的外伸尺寸经过严格控制，在卡入对应厚度的机架侧板后，轴头端部不会突出机架外表面，避免了与机架外侧走线管、防护网等构件的干涉，辊体的有效支撑长度比工位段输送介质的宽度宽出50mm左右，预留了足够的跑偏余量，即使输送皮带出现轻微的横向偏移，也不会出现皮带边缘卡入辊体端部与机架间隙的问题。

　　设计过程中还特意做了零件的通用化考量，两端的轴头卡接结构采用统一的尺寸规格，可以和同系列的承载托辊互换安装，减少了整条产线的备件种类，设备维护人员不需要区分承载辊与回程辊的备件差异，只需要储备统一规格的辊体就能完成两类辊件的更换，大幅降低了备件存储的管理成本。在动平衡处理上，因为这类辊件的运行线速度一般不超过1m/s，属于低速运行构件，只需要做静平衡校验即可，不需要做高精度的动平衡处理，在保证运行稳定性的前提下控制了加工成本，适合在大量排布辊件的长距离输送工位段使用，不会因为单根辊件的成本过高导致整条线的设备造价大幅上升。
