工业车间钢制焊接物料存储机架结构

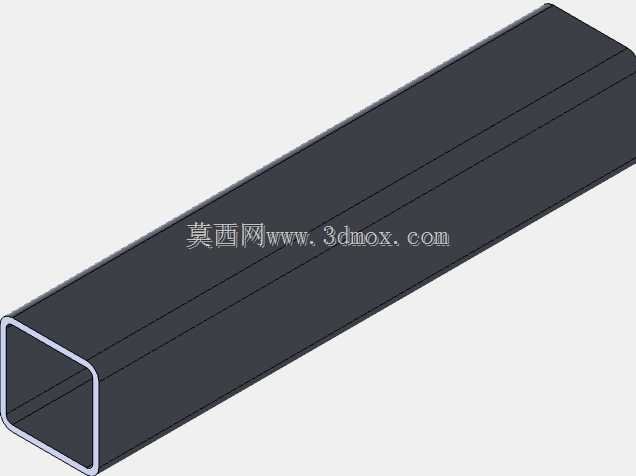

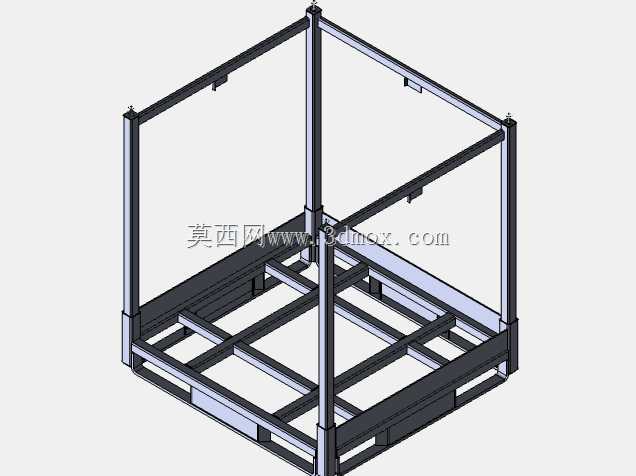

　　这套焊接架体的设计初衷，是解决离散制造车间里零散物料、待加工工件、工位周转件的定点存储与规整难题，在机加工车间、焊接工段、装配产线旁的暂存区都能适配使用，替代传统零散堆放的木托盘、简易角钢架，避免工件磕碰、物料混放导致的找件时间浪费，也能适配常规叉车的叉取转运需求，满足工位间短距离调运的使用场景。从结构功能来看，架体整体采用矩形钢管焊接成型，底部框架做了双层横梁补强，所有竖向立柱与底部横梁的连接位置都加设了三角加强筋，避免长期重载下焊缝开裂、立柱失稳变形，竖向立柱沿高度方向预留了多组安装孔位，可根据存储物料的高度尺寸灵活加装层板或者侧挡杆，适配不同规格工件的存储需求，不会出现架体层高固定导致的空间浪费问题。

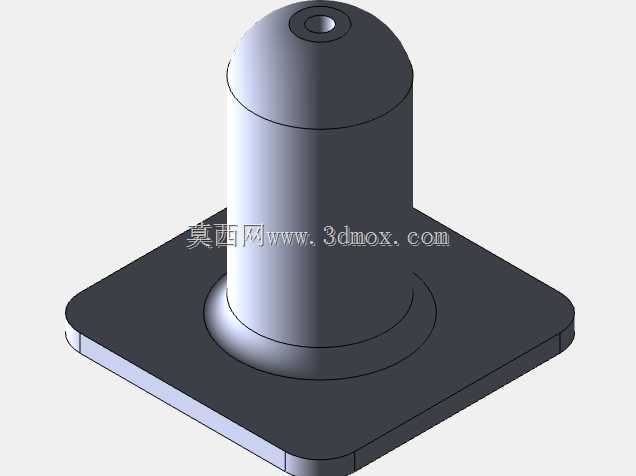

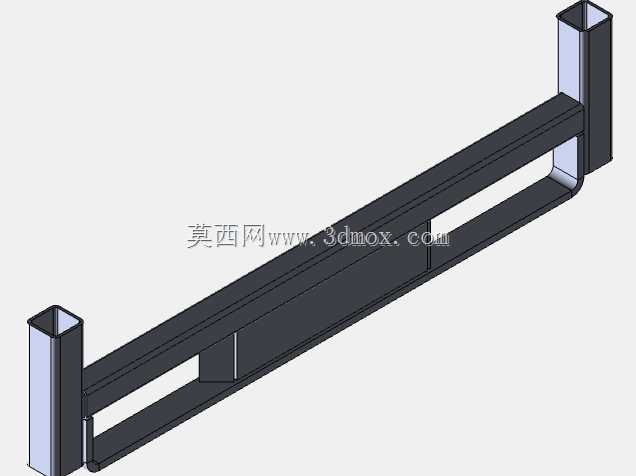

　　设计过程中首先考虑的是车间地面的适配性，底部支撑梁的下平面做了统一的平面度处理，架体放置在硬化水泥地面时不会出现单点悬空、架体晃动的问题，四个角的立柱顶端预留了堆叠定位销孔，当车间存储面积紧张时，可通过定位销实现同规格架体的多层堆叠，最大化利用垂直方向的存储空间，同时堆叠状态下的侧向限位结构能避免上层架体滑移脱落，满足高位存储的安全要求。架体的侧向框架没有做全封闭的蒙皮设计，而是采用上下两道横向横梁做拉结，既减轻了架体整体自重，也方便作业人员从侧面观察架体内的物料存放情况，存取工件时不会被侧面板遮挡视线，底部框架的横梁间距经过反复校核，既保证了对小型周转箱的支撑能力，不会出现周转箱从横梁间隙掉落的问题，也控制了底部框架的整体重量，避免不必要的材料浪费。

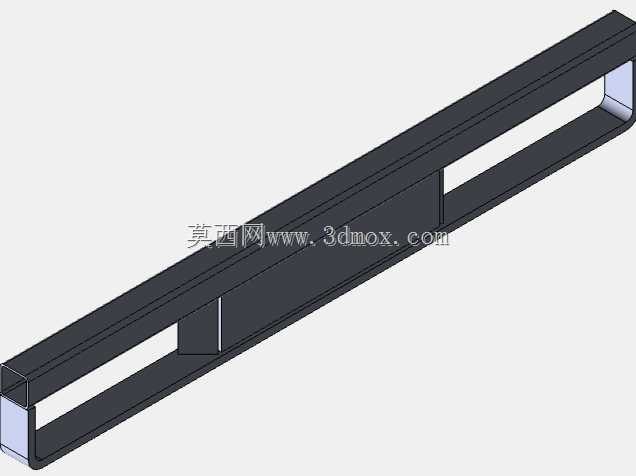

　　从安装边界来看，架体的整体外廓尺寸适配标准1200mm*1000mm的托盘周转规格，可直接配合现有车间的托盘搬运车、平衡重式叉车使用，不需要额外定制专属的转运辅具，架体底部的叉取通道高度预留了120mm的安全间隙，即使是手动液压搬运车的货叉也能完全伸入，不会出现货叉顶到架体下横梁的问题。在承载性能设计上，整体框架按照额定均布载荷1500kg做的强度校核，所有焊缝采用连续角焊缝，焊后做去应力处理，避免长期使用过程中焊接残余应力导致的架体变形，架体的所有外露棱边都做了倒角打磨处理，避免作业人员存取物料时被锋利的钢材边缘划伤，表面可根据车间的使用需求做喷塑或者喷漆处理，提升防锈耐腐蚀能力，在潮湿的焊接工段或者有少量切削液飞溅的机加工工位旁也能长期使用。

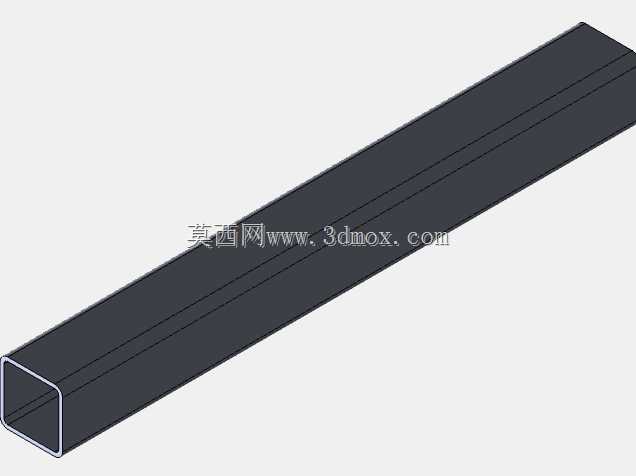

　　模块化的设计思路让这套架体不需要定制专属的安装配件，所有零部件都采用标准规格的矩形钢管制作，车间维修人员如果遇到局部变形损坏的情况，可直接切割对应规格的管材更换焊接，不需要等待原厂的专属配件，降低了后期的维护成本，架体的连接节点全部采用焊接连接，没有采用螺栓拼接的结构，避免长期重载下螺栓松动导致的架体失稳，整体结构的刚性更强，更适合车间里频繁转运、重载存放的使用场景。在实际使用中，这套架体既可以用来存放待焊接的钢结构散件、机加工完成的待装配零部件，也可以搭配定制的物料盒存放标准件、工装夹具，甚至可以在架体上加装脚轮作为移动工位架使用，适配不同工段的个性化存储需求，不需要针对不同的存储场景重新设计架体结构。
